3.3 Einstellung der Pumpenregelungsart
(nur elektronisch geregelte Pumpen)

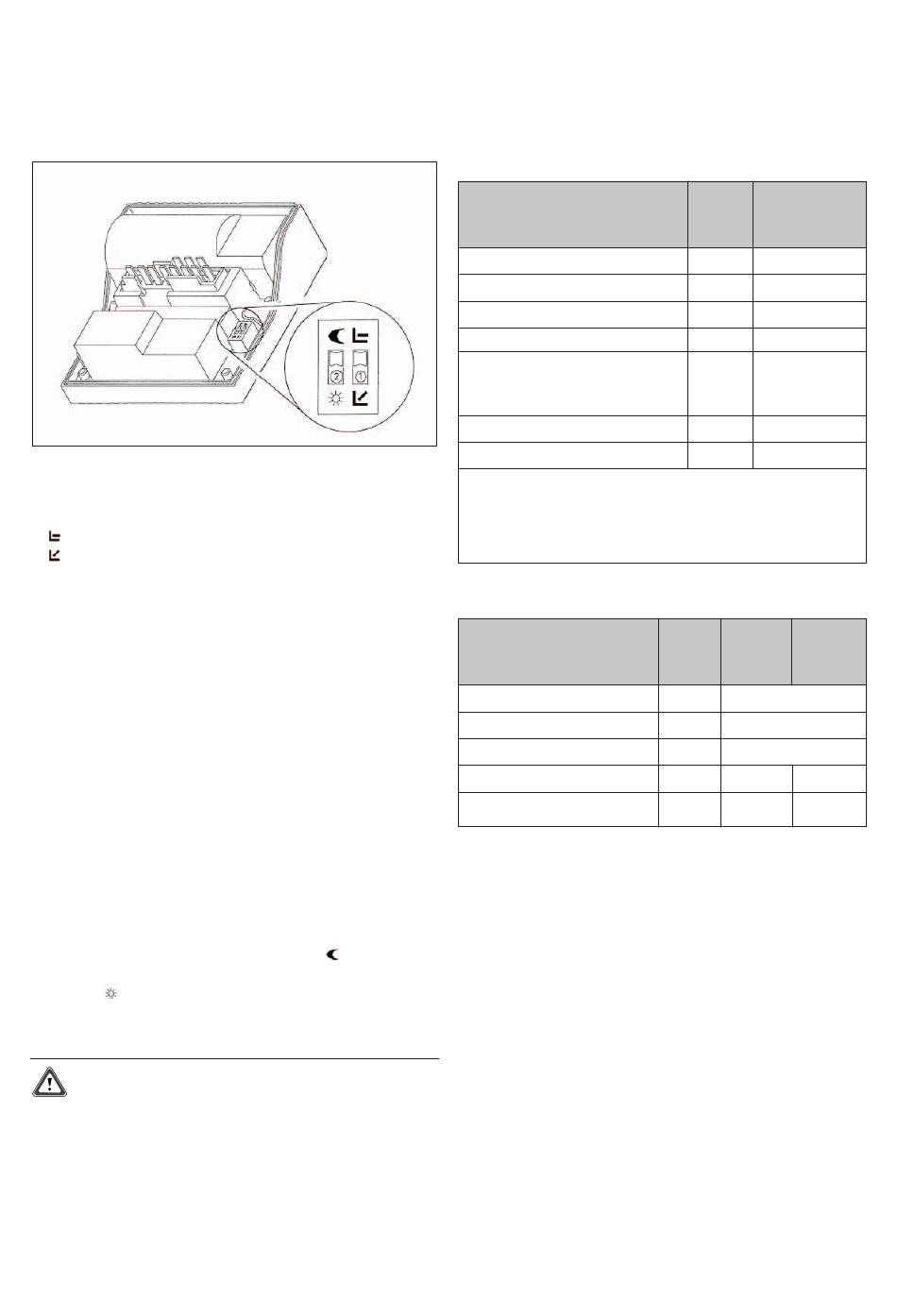

Abb. 3.3 DIP-Schalter im Klemmenkastendeckel
• Stellen Sie die Regelungsart der Pumpe am DIP-
Schalter im Klemmenkastendeckel ein:
–> ∆p-c = constant (Werkseinstellung)
–> ∆p-v = variabel
3.4 Förderhöhe einstellen (nur elektronisch geregelte
Pumpen)
• Stellen Sie die maximal erforderliche Förderhöhe der
Pumpe am Stellknopf zwischen eins und fünf ein.
1 –> H = 1 m
min
5 –> H = 5 m
max

3.5 Nachtabsenkung aktivieren

Wenn die Nachtabsenkung an der Pumpe aktiviert ist,
folgt sie automatisch der Nachtabsenkung der
Heizungsanlage durch elektronische Auswertung eines
Temperatursensors. Die Pumpe arbeitet dann mit einer
minimalen Drehzahl.
Bei Beendigung der Nachtabsenkung schaltet die Pumpe
auf die eingestellte Sollwertstufe zurück.
Zum aktivieren der Nachtabsenkung gehen Sie
folgendermaßen vor:
• Schalten Sie den DIP-Schalter 2 (Abb. 4.4) im
Klemmenkastendeckel auf das Symbol
• Schalten Sie den DIP-Schalter 2 (Abb. 4.4) auf das
Symbol , um die Nachtabsenkung auszuschalten.
Werkseitig ist die Nachtabsenkung auf „Aus" eingestellt.

Achtung!

Falls eine zu geringe Heizleistung festgestellt
wird, ist zu prüfen, ob die Nachtabsenkung ein-
geschaltet ist. Falls erforderlich ist die Nachtab-
senkung auszuschalten.
12
4 Technische Daten

4.1 Rohrgruppen

Wärmedämmschale
Max. zulässige Betriebstemperatur
Max. zulässiger Betriebsdruck
Rohrdimensionen
Anschlussmaße
Heizkreisseitig
Kesselseitig
Stichmaß zwischen VL und RL
Abmessungen (H / B / T)
Die technischen Daten gelten für die Rohrgruppen
307 564, 307 565, 307 566,
307 567, 307 568, 307 578

4.2 Verteilerbalken

Wärmedämmschale
Zulässige Betriebstemperatur
Max. zulässiger Betriebsdruck
Gewicht
Abmessungen (H / B)
.
Einheit Wert
– EPP
°C 110
bar 6
DN 25
Rp 1
G 1 1/4
mm 120
mm 355 / 250 / 190
Einheit 307556 307597
– EPP
°C - 20 bis 110
bar 6
kg 6,0 9,0
mm 125/500 125/750
Rohrgruppen
