5. Montage et connectique
5.2. Déporter le capteur
Le module Yocto-RangeFinder est conçu pour pouvoir être séparé en deux morceaux afin de vous
permettre de déporter le capteur. Vous pouvez les séparer en cassant simplement le circuit, mais
vous obtiendrez un meilleur résultat en utilisant une bonne paire de tenailles, ou une grosse pince
coupante. Une fois les deux sous-modules séparés vous pouvez poncer sans risque les parties qui
dépassent.
Le module Yocto-RangeFinder est conçu pour pouvoir être séparé en deux parties...
Une fois les modules séparés vous allez devoir les re-câbler. Vous pouvez raccorder les sous-
modules en soudant des fils électriques tout simples, mais vous obtiendrez un meilleur résultat avec
du câble nappe au pas 1.27 mm. Utilisez de préférence du câble avec des conducteurs mono-brin
plutôt que du multi-brin: les câbles mono-brin sont un peu moins souples, mais nettement plus facile
à souder.
Vous pouvez aussi utiliser des cables nappe munis de connecteurs Picoflex, Vous obtiendrez un
système un peu plus gros, mais les embases Picoflex sont beaucoup plus faciles à souder que des
cables nappe. De plus le résultat sera démontable.
Attention, les modules Yoctopuce sécables ont souvent des systèmes de connectique très
semblables. Cependant les sous-modules ne sont pas du tout compatibles entre modèles différents.
20

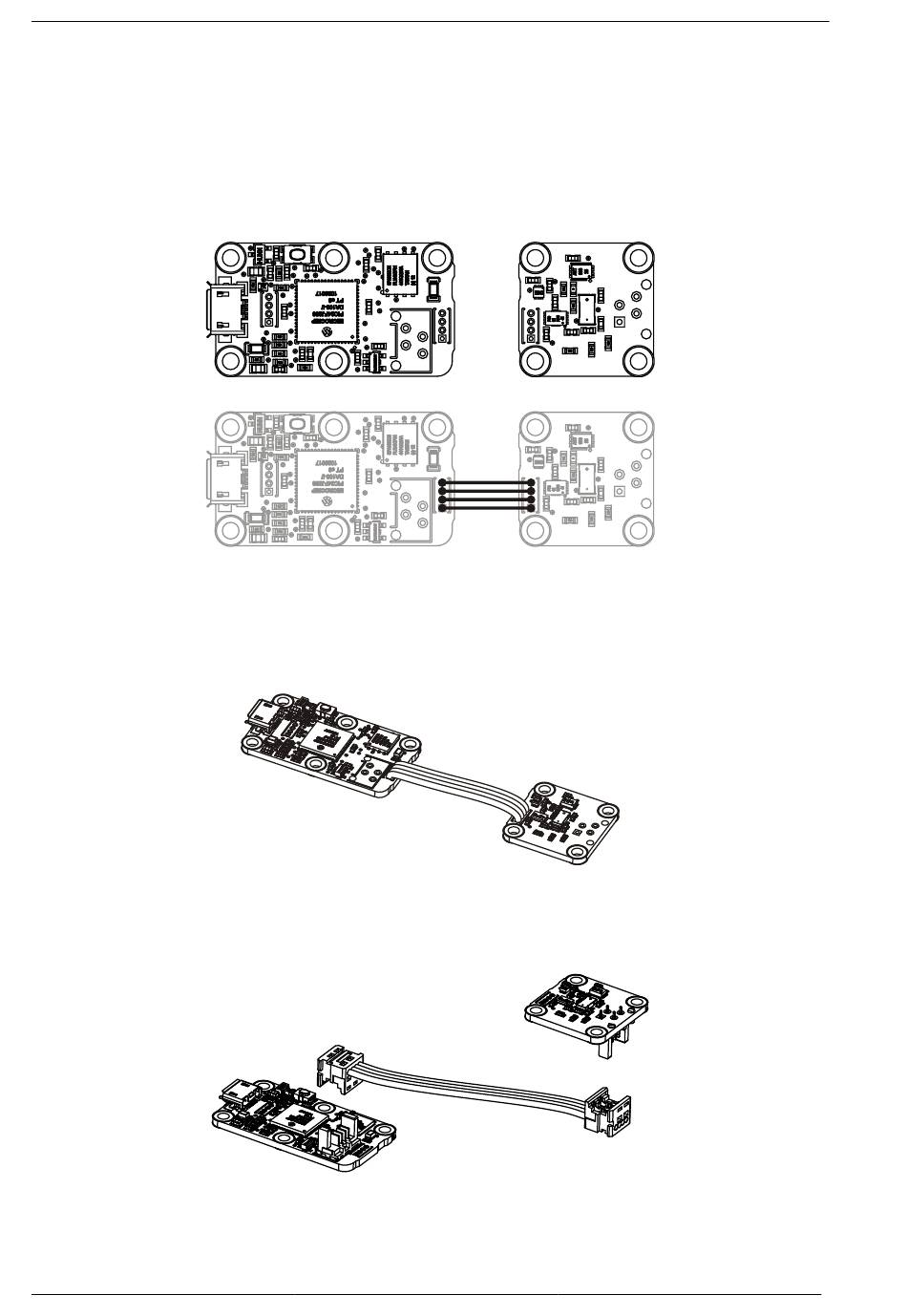

Câblage des sous-modules une fois ceux-ci séparés.
Déport du capteur à l'aide de simple câble nappe.
Déport du capteur à l'aide de connecteur Picoflex.
