PRÉPARATION DE L'INSTALLATION
• La circulation de l'air de combustion et d'aération ne doit pas
être gênée, par exemple comme par une porte de VR ouverte.
• Ne pas installer d'auvent trop près de l'évent latéral supérieur.
Laisser une distance de 15 à 30 cm (6 à 12 po).
• Les exigences minimales de hauteur d'évent, précisées dans
l'ANNEXE B font partie de la certification de sécurité. Il faut
s'y conformer.

PROFONDEUR DE L'ENCEINTE

Les écarts de plus de 2,5 cm (1 po) (FIG. 6) entre la paroi arrière
et le réfrigérateur peuvent engendrer des problèmes de perfor-
mance. L'air frais ne traverse pas le système de réfrigération, ce
qui réduit l'efficacité. Il est important de vérifier la profondeur
de l'enceinte et d'ajouter une ou des cloisons de séparation pour
augmenter le mouvement de l'air sur le serpentin.

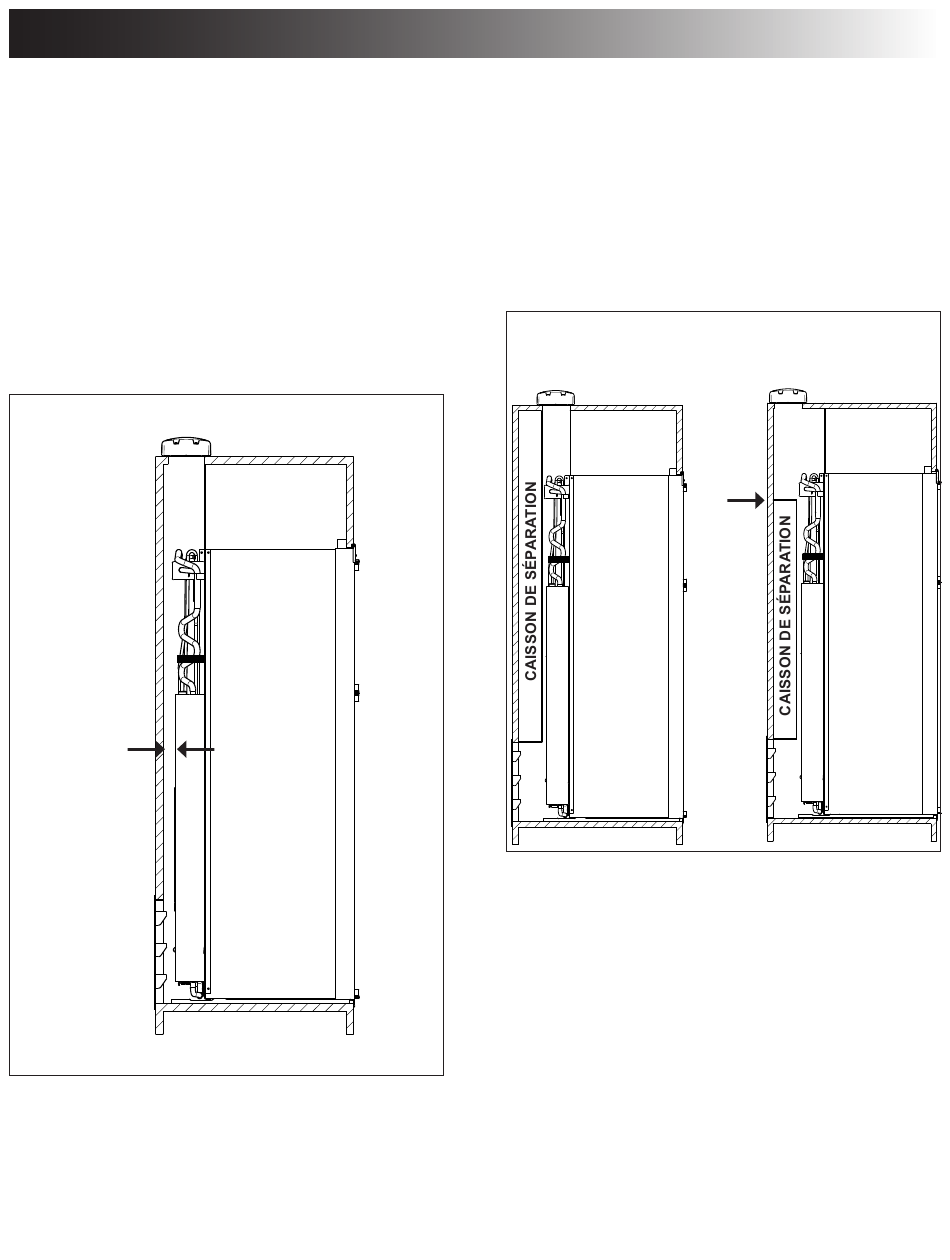

FIG. 6 - PROFONDEUR DE L'ENCEINTE
Max. 2,5 cm
(1 po) (sans
cloison de
séparation)
S'il y a plus de 2,5 cm (1 po) entre l'intérieur du compartiment
d'aération et le système de réfrigération, il est nécessaire d'ajouter
un ou des caissons de séparation, à partir du dessus de l'évent
inférieur et perpendiculairement à la paroi latérale. Le caisson
doit remonter jusqu'au plafond (dans le cas d'un évent de toit
intérieur) ou jusqu'à moins de 1,27 cm (1/2 po) plus bas que
les ailettes du condenseur (dans le cas d'un évent de toit). Dans
le cas d'évents latéral supérieur et latéral inférieur, le caisson
doit remonter jusqu'à moins de 1,27 cm (1/2 po) plus bas que
les ailettes du condenseur. Ceci assure un fonctionnement plus
efficace par temps chaud. S'assurer que le caisson de séparation
est de la même largeur que le compartiment d'aération (FIG. 7).
FIG. 7 - CAISSON DE SÉPARATION
Évent de toit intérieur

RACCORDEMENT DE L'ALIMENTATION EN EAU

MODÈLES DE RÉFRIGÉRATEUR ÉQUIPÉS DE MACHINE À
GLAÇONS ET DE DISTRIBUTEURS D'EAU ET DE GLAÇONS
Le système d'approvisionnement en eau doit avoir une pression
minimale de 15 lb par pouce carré au manomètre (psig). Une
conduite d'eau d'1/4 po de diamètre connectée au robinet d'eau
doit être utilisée à l'arrière du réfrigérateur. La conduite d'eau
doit avoir un robinet d'arrêt manuel placé là où il est facilement
accessible.
- 7 -
Évent de toit
1,27 cm
(1/2 po)
sous les
ailettes
