PRÉPARATION DE L'INSTALLATION
ÉVENTS DÉCALÉS
Si les évents doivent être décalés par suite d'interférence des
matériaux de construction, l'évent doit toujours être décalé vers
le côté évacuation du système de réfrigération. L'évent doit
être centré sur le système de réfrigération pour que l'air puisse
s'échapper par le haut et sortir du compartiment en créant un
effet de cheminée. Dans le cas d'installation avec évent décalé,
une approbation écrite préalable et une certification de sécurité
doivent être obtenues de Dometic Corporation.

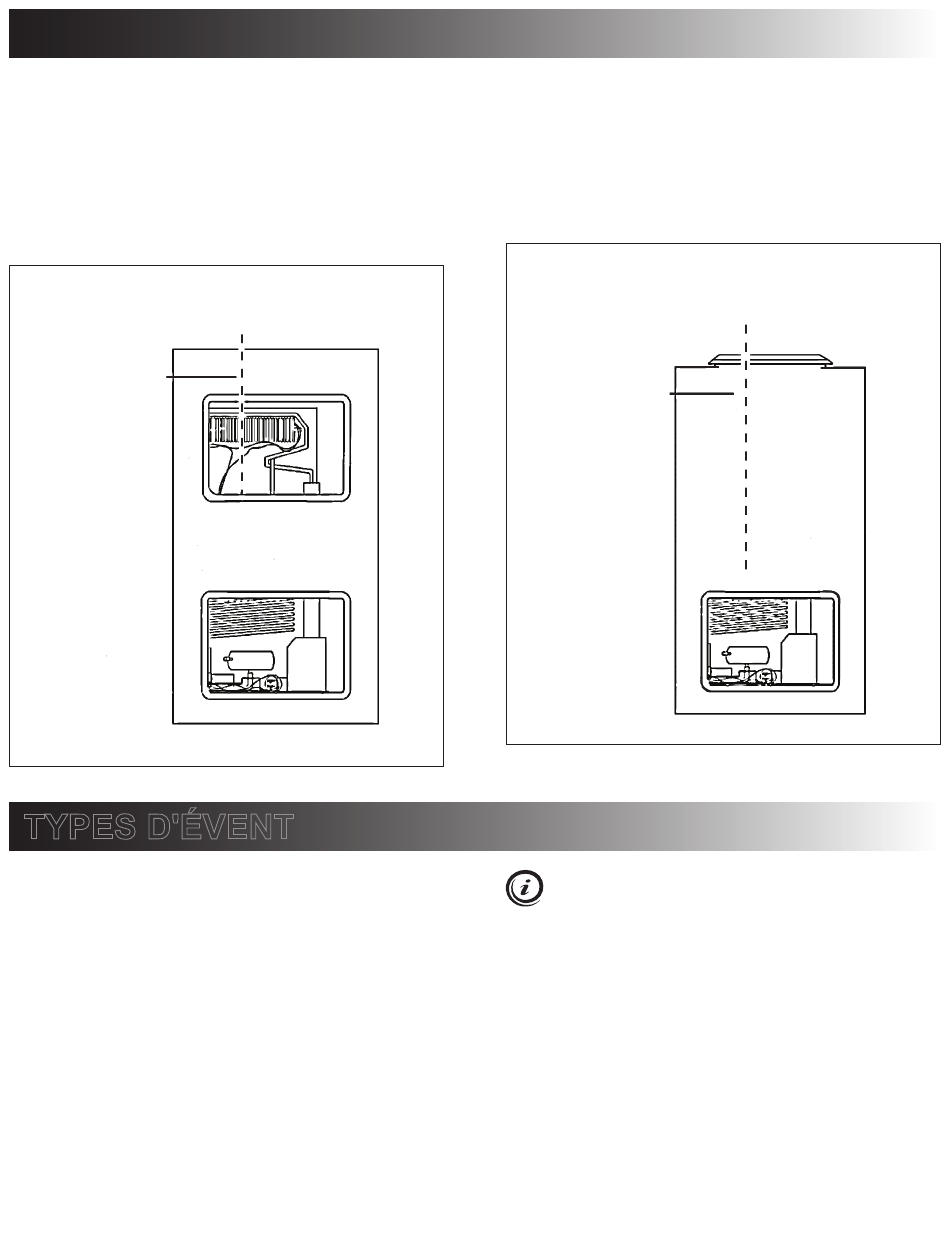

FIG. 8 - ÉVENT DÉCALÉ
ÉVENTS, LATÉRAL SUPÉRIEUR ET LATÉRAL INFÉRIEUR
CENTRE DU
RÉFRIGÉRATEUR
TYPES D'ÉVENT
CHOIX DU TYPE D'ÉVENT
Il en existe quatre types :
• ÉVENT DE TOIT
Recommandé pour les installations types. Vérifier la
profondeur de l'enceinte, voir PRÉPARATION DE
L'INSTALLATION – PROFONDEUR DE L'ENCEINTE et
ajouter un CAISSON/une CLOISON DE SÉPARATION au
besoin. Les évents de toit peuvent aussi être utilisés lorsqu'ils
sont à l'intérieur ou décalés par suite de la courbure du toit ou
de l'interférence avec des matériaux de construction.
• ÉVENTS LATÉRAL SUPÉRIEUR ET LATÉRAL
INFÉRIEUR
Choisir ce type d'installation lorsqu'il n'est pas possible
d'installer un évent de toit. Un caisson/une cloison de
séparation doit être ajouté. Le réfrigérateur doit être équipé
d'un ou de plusieurs ventilateurs.
FIG. 9 - ÉVENT DÉCALÉ
ÉVENT LATÉRAL ET DE TOIT
CENTRE DU
RÉFRIGÉRATEUR
Se reporter à la page 31, certains ventilateurs sont en
option et non nécessaires.
• ÉVENT EN ÎLOT
Prévu pour les réfrigérateurs installés sur une paroi intérieure,
l'air d'évacuation allant par le plancher jusqu'au plafond.
• ÉVENT EN COIN
Prévu pour les réfrigérateurs installés dans le coin arrière du
véhicule ou dans une armoire de coin. Le réfrigérateur doit
être équipé d'un ou de plusieurs ventilateurs.
- 8 -
