BAAS-Sa / BAAS-Sa-Me

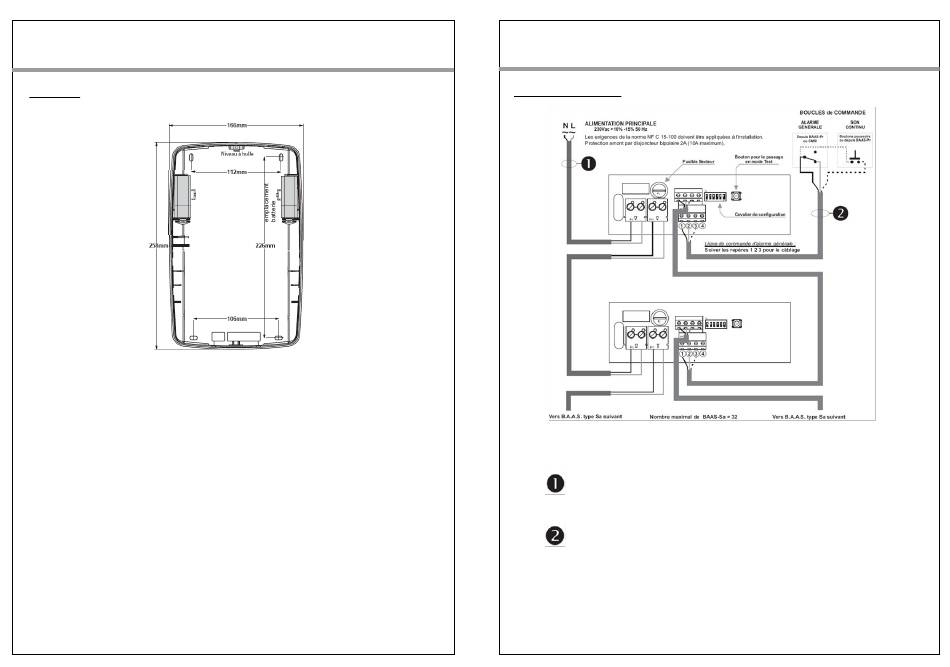

Installation
Dimensions
1. Retirer la façade avant du boîtier en appuyant sur l'encoche située sous le boîtier et en tirant la
façade vers soi ;
2. tracer au mur les emplacements des trous de fixation (voir ci-dessus les dimensions idéales) ;
3. percer les trous de fixation, puis placer les 2 vis du haut ;
4. accrocher le boîtier au mur, placer les 2 vis du bas ;
5. ajuster la position avant de serrer les vis ;
6. remonter la façade avant en veillant à la connexion du haut-parleur ;
7. insérer la vis sous le boîtier (vis fournie) ;
8. effectuer les raccordements (voir «Raccordement général» page 5) ;
9. procéder aux essais de mise service (voir «Mode Test» page 6).
Accès à la batterie :
Ouvrir la trappe supérieure, l'emplacement de la batterie se situe à l'intérieur sur la droite.
† Faire passer les câbles par le haut du boîtier ou par la partie arrière inférieure.
Placer le boîtier à une hauteur minimale de 2m25 ou directement sous le plafond.
S
������������
tre à portée du public.
Page 4
BAAS-Sa / BAAS-Sa-Me
Raccordement général
Description des câbles
Alimentation principale
1 paire 1,5mm2 rigide, type RO2V
Boucles de commande
1 paire 8/10ème à 1,5mm2, sans écran, longueur maximale= 2000m
† Si utilisation de commande de son continu, ajouter une paire supplémentaire 8/10ème,
sans écran
