MISE EN SERVICE
Lors du réglage des paramètres sur cet écran, la forme et la pente
de la courbe de réinitialisation sont modifiées de manière à ré-
pondre aux exigences de l'application particulière.
°C °F
93
200
Courbe de
82 180
réinitiali-
71 160
sation
conception
60 140
chaudière
49
120
38
100
Courbe de
27 80
réinitiali-
16
60
sation
chaudière
°F
20
temps doux
-6
°C
Courbe de
réinitialisation
conception extérieure

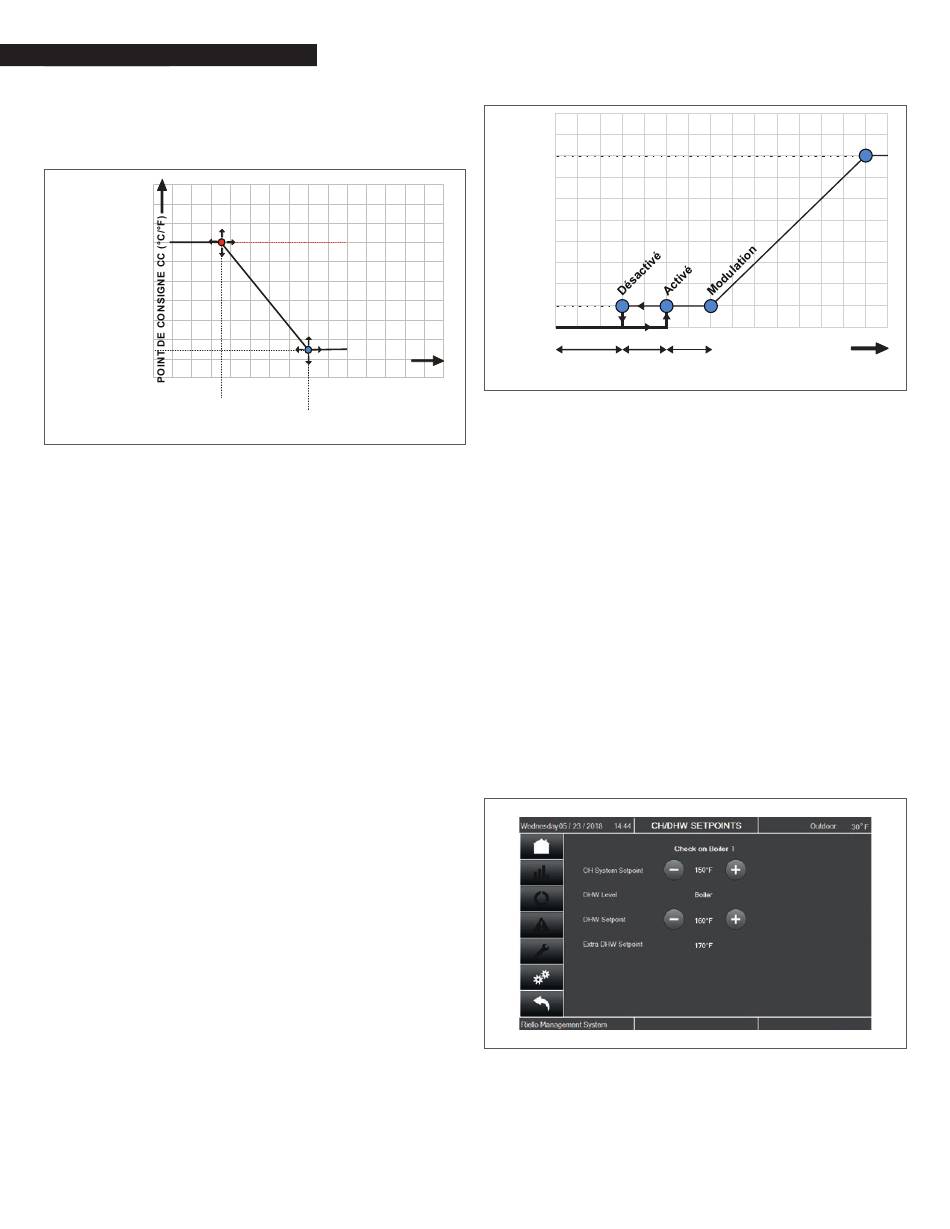

Fig. 33 Courbe de réinitialisation
− CH Mode 2 – Full Outdoor Reset (mode de CC 2 – remise
à zéro extérieure complète) : seul un capteur extérieur
est requis. Le point de consigne de température est tou-
jours automatiquement calculé selon la courbe de réini-
tialisation. Si un thermostat de pièce est installé, il active
la fonction d'abaissement nocturne (réduction du point de
consigne durant la nuit) mais il n'affecte pas la demande
de CC.
− CH Mode 3 – Permanent Demand (mode de CC 3 – de-
mande permanente) : le système fonctionne de manière
semblable au mode de CC 0. La température d'alimentation
est conservée au niveau du point de consigne de manière
stable. Si un thermostat de pièce est installé, il active la
fonction d'abaissement nocturne (réduction du point de
consigne durant la nuit) mais il n'affecte pas la demande
de CC. La pompe du module est toujours en marche.
− CH Mode 4 – Analog Input to Setpoint (mode de CC 4 –
entrée analogique au point de consigne) : le point de
consigne de température est fourni par un signal analo-
gique provenant d'une télécommande comme un système
de gestion des bâtiments ou un dispositif de commande de
système. Une demande de chaleur est produite par un dé-
bit calorifique de 1,5 volt ou plus. La modulation se produit
entre 2 et 9 volts.
− Une tension sous 1 volt a pour effet d'annuler toute de-
mande.
REMARQUE : après avoir sélectionné le mode de CC 4, activez-le :
− en installant une bride sur les broches d'activation/désac-
tivation (N° 11 et 12) sur la plaque à bornes
ou
− en accédant à la liste des paramètres par l'afficheur d'en-
tretien et en modifiant le paramètre N° 124 de la valeur 1
(valeur par défaut) à la valeur 0.
Courbe de
réinitialisation
chaudière maximum
Courbe de
réinitialisation
chaudière minimum
TEMP. EXTÉRIEURE (°C/°F)
40
60
80
100
4
16
27
38
1) Courbe de réinitialisation
extérieure temps doux
2) Mise à l'arrêt par temps chaud
Vitesse de
ventilateur
maximale
Vitesse de
ventilateur
minimale
1,0
Désactivé Activé/Désactivé Activé
Hystérèse
Fig. 34 Mode de commande 10 VCC
REMARQUE : Étalonnez le signal analogique pour qu'il corresponde
aux exigences du système en matière de température.
Étalonner la plage de température au moyen des
paramètres de la chaudière a pour effet de limiter
artificiellement la température de fonctionnement
maximale de la chaudière.
La fonction d'eau chaude sanitaire (ECS) peut être activée au
moyen du paramètre 35 à l'afficheur d'entretien.
Trois modes sont offerts :
− Mode ECS 0 – fonction ECS désactivée.
− Mode ECS 1 – réservoir avec capteur : l'eau chaude est
stockée dans un réservoir où la température est mesurée
par un capteur. Une pompe ou un mitigeur à trois voies
peuvent être employés pour passer en mode ECS. Lorsque
la demande d'ECS est active, la chaudière est modulée par
commande PID pour atteindre la température d'alimen-
tation établie par le point de consigne de stockage d'ECS
additionnée d'une température supplémentaire réglable.
Le point de consigne de stockage d'ECS est manuellement
réglé à l'écran CH/DHW Setpoints (points de consigne de CC/
ECS; accessible par l'écran de réglage Settings).
Fig. 35 Points de consigne de CC/ECS
− Mode ECS 2 – réservoir avec thermostat : l'eau chaude est
stockée dans un réservoir où la température est détectée
par un thermostat (signal activer/désactiver). Une pompe
ou un mitigeur à trois voies peuvent être employés pour
passer en mode ECS. Lorsque la demande d'ECS est active,
la chaudière est modulée par commande PID pour at-
36
1,5
2,0
Tension
Ver X.X.XX
9
