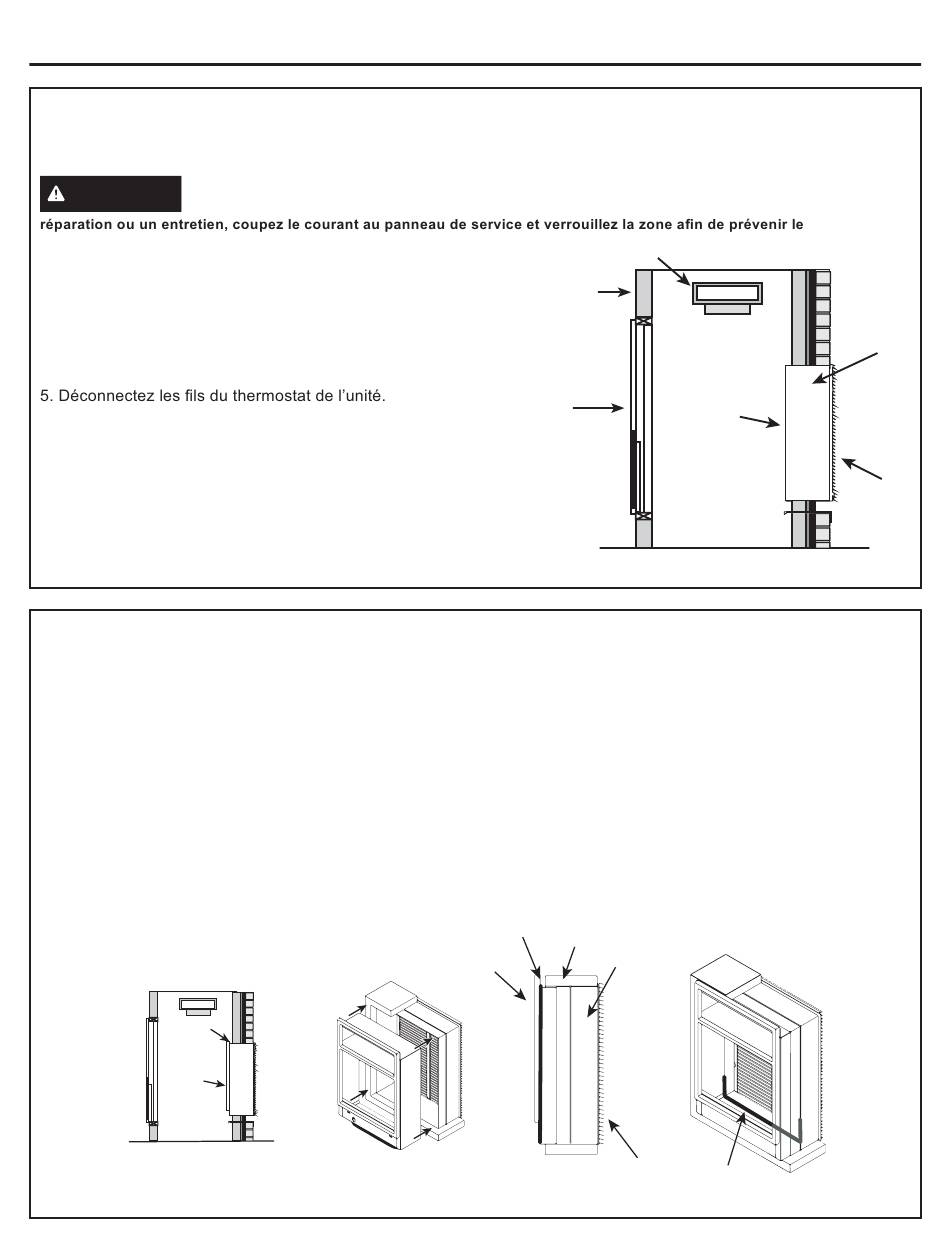

ÉTAPE 1:
Préparer la zone d'installation en retirant l'unité AZ90/AZ91 et le plénum mural
intérieur RAVWPT8 existant
WARNING
Risque de choc électrique pouvant causer une blessure ou la mort. Avant de procéder à une
rétablissement accidentel du courant
Pour retirer une unité de série AZ90/AZ91 :
1. Coupez le courant qui arrive dans l'unité depuis le disjoncteur
principal ou l'interrupteur monté dans l'armoire.
2. Retirez l'interrupteur de courant sur le devant de l'unité.
3. Retirez le panneau frontal.
4. Déconnectez les câbles d'alimentation électrique de l'unité.
6. Déconnectez tous les tuyaux d'évacuation.
7. Déconnectez le conduit d'air dans le haut de l'unité.
8. Retirez l'unité.
9. Retirez la plateforme.
10. Retirez le plénum mural intérieur RAVWPT8. Ne retirez pas la
moitié extérieure du plénum RAVWPT8 ni la grille extérieure
existante.
ÉTAPE 2:
Installer et connecter le plénum de transition sur le plénum mural existant
REMARQUE : Le RAVTRANS3 rentre à l'intérieur du plénum extérieur RAVWPT8.
1. Insérez le plénum RAVTRANS3 dans le plénum existant et assurez-vous que le plénum sera complètement inséré.
Le collet mural doit toucher le côté intérieur du mur.
2. Tirez le plénum RAVTRANS3 vers l'extérieur sur 1 à 2 po et appliquez du calfeutrage sur le côté extérieur du collet
mural sur les côtés supérieur, inférieur et latéraux.
3. Insérez complètement le plénum RAVTRANS3 jusqu'à ce que le collet mural s'appuie contre le côté intérieur du mur
en comprimant le calfeutrage.
4. Calfeutrez l'intérieur du plénum le long du joint entre les plénums intérieur et extérieur. Calfeutrez le bas et le haut
de chaque côté sur au moins 3 po.
5. Calfeutrez toute interstice entre le plénum et le mur sur les côtés et le bas.
6. Fixez le plénum intérieur sur le plénum extérieur à l'aide de vis achetées localement. Ne posez pas de vis dans le
bas du plénum.
Calfeutrage
Instructions d'installation
.
Plénum
mural
extérieur
RAVWPT8
existant
Grille
extérieure
existante
Aligner RAVTRANS3
sur le plénum existant
Conduit rigide
Mur
intérieur
Panneau
d'accès
ou porte
d'armoire
Une fois terminé, la zone de l'armoire
devrait ressembler à ceci
Mur
Calfeutrage
extérieur
RAVWPT8
existant
RAVTRANS3
Grille
extérieure
existante
2
RAVWPT8
Plénum
mural
intérieur
RAVWPT8
existant retiré
Calfeutrage
Plénum
mural
extérieur
existant
Grille
extérieure
existante
