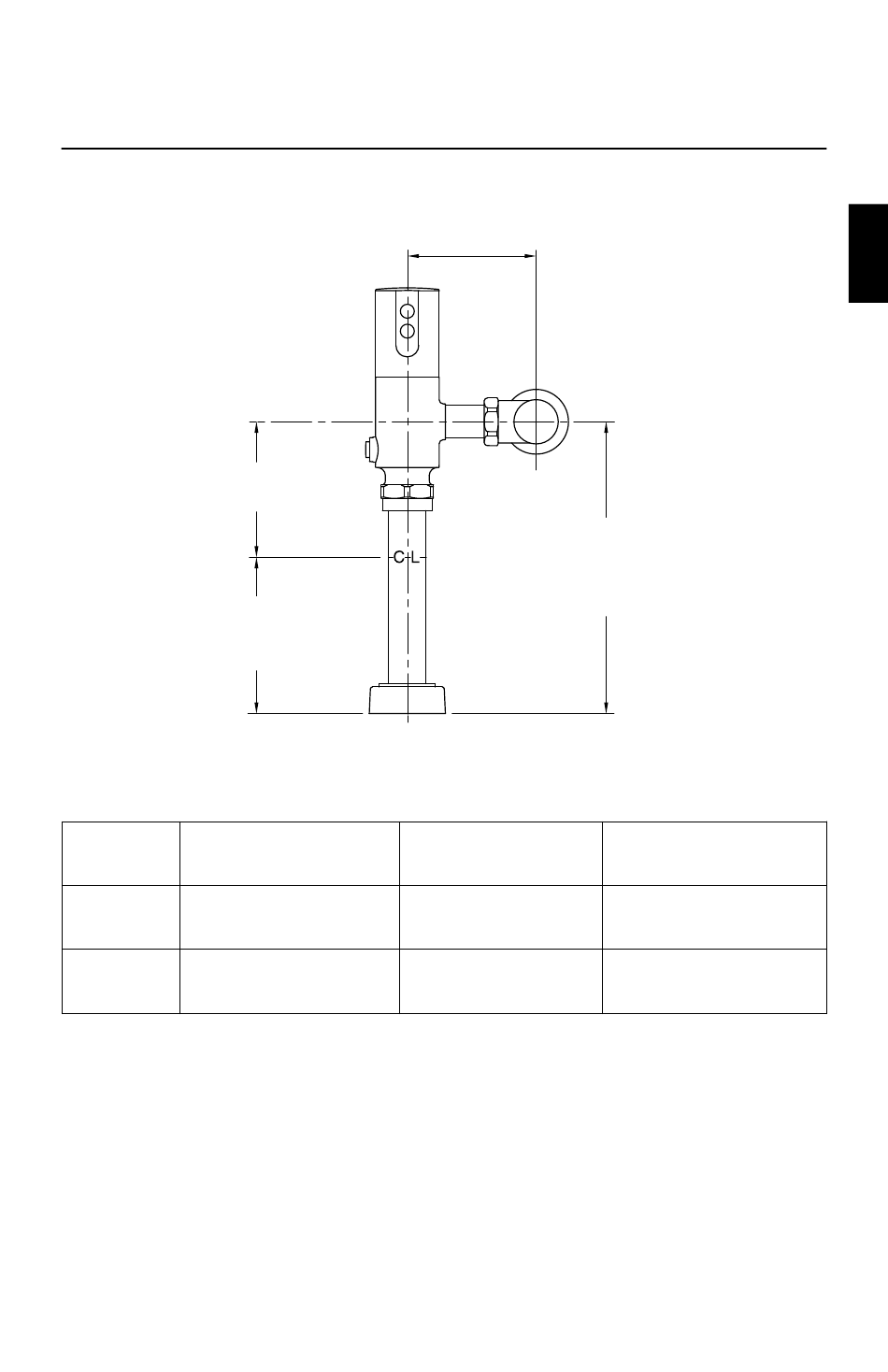

Diagrama de ins talación
Requisitos de suministro:
Tamaño de la
tubería de suministro
Inodoro 1 pulg.
Mingitorio 3/4 pulg.
Si el centro de la tubería de suministro está a más de 11-1/2" (292 mm) sobre la
unidad, pida un tubo final alto. Si se usa un tubo final alto, asegúrese de que el sensor
a esa altura pueda detectar al usuario. Consulte la sección "Pruebe el sensor".
El nivel crítico de la válvula rompevacío debe ser un mínimo de 6" (152 mm) sobre la
parte superior de la unidad.
Kohler Co.
4-3/8" (111 mm) Mín
5" (127 mm) Máx
4-9/16"
(116 mm)
6"
(152 mm)
Mín
10-9/16"
(292 mm) Mín
11-1/2"
(292 mm) Máx
Requisitos de
presión estática
35 psi (241 kPa) -
80 psi (552 kPa)
25 psi (172 kPa) -
80 psi (552 kPa)
31
Tasa mínima de flujo
25 gal/min (95 l/min)
10 gal/min (38 l/min)
