INSTRUCCIONES
DE INSTALACIÓN
ANTES DE COMENZAR
NOTAS
S
Cumpla con todos los códigos
locales de plomería y de
construcción.
S
Antes de la instalación, revise con
cuidado todas las piezas para ver
si están dañadas. Después,
coloque el lavabo nuevamente en
su empaque como protección,
hasta el momento de la
instalación.

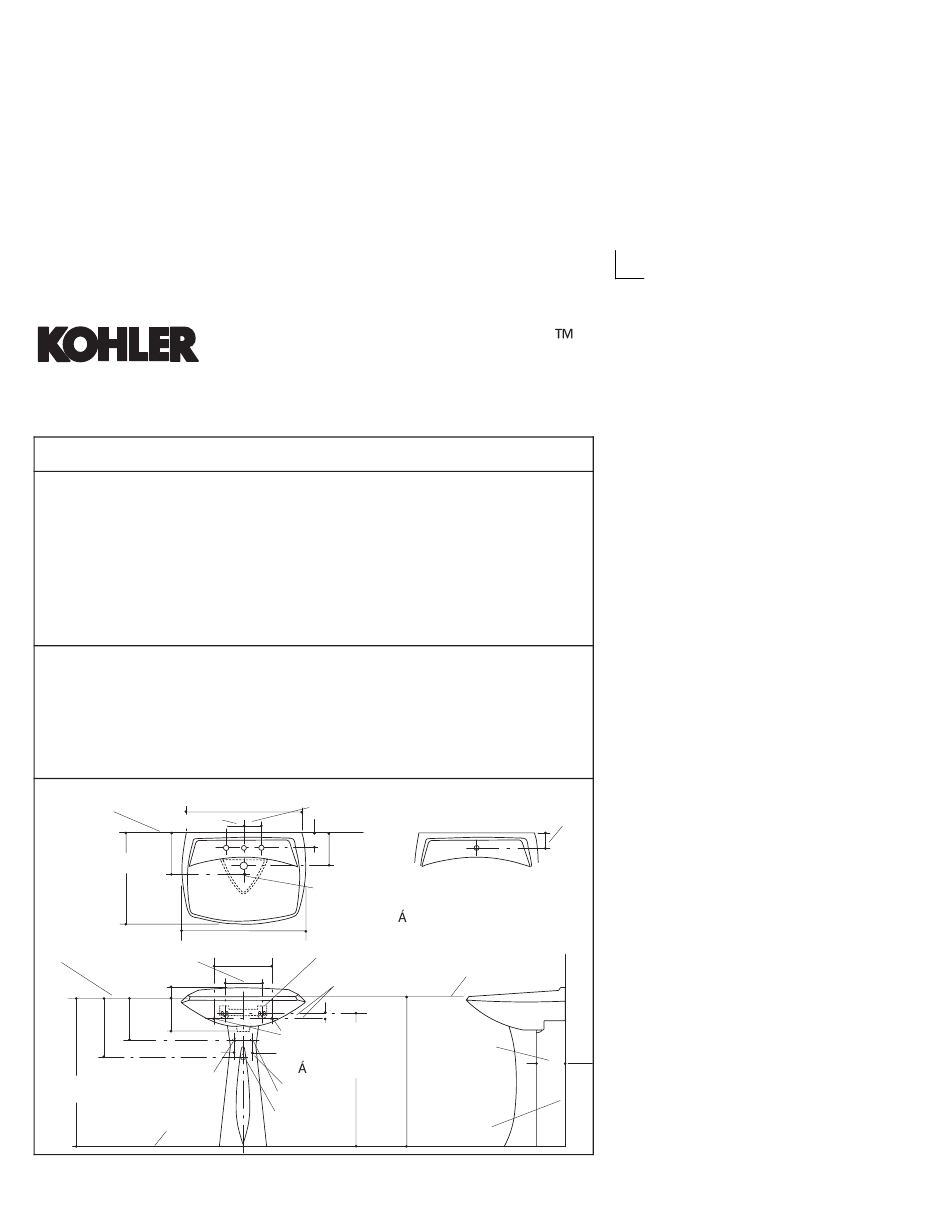

DIAGRAMA DE
INSTALACIÓN
(S) Suministro de 9" (22,9cm) (Basado
en una tubería vertical de 12" (30,5cm)
que puede requerir cortes).
(T) Drenaje levantable, generalmente de
13-1/2" (34,3cm).
K-2069-8
PARED ACABADA
26-1/4" (66,7cm)
4" (10,2cm)
9-3/8"
(23,8cm)
21-1/2"
(54,6cm)
28" (71,1cm)
SUPERFICIE
13-1/2" (34,3cm)
DEL GRIFO 8-1/4"
(21cm)
2-1/8"
(5,4cm)
7-7/8"
(20cm)
(S)
(T)
32-1/2"
3/8" CALIENTE
(82,6cm)
PISO ACABADO
Kohler Co., Kohler, WI U.S.A.
CHARDONNAY
LAVABO CON PEDESTAL
PORCELANA VÍTREA
S
Estas instrucciones son para la
instalación del lavabo en un marco
de madera. Para otras
instalaciones, suministre soporte
adecuado y sujetadores de
suficiente tamaño y solidez.
S
Las paredes deben ser niveladas,
cuadradas y plomadas.
Las dimensiones de los aparatos
sanitarios son nominales y cumplen con
las tolerancias de la norma ASME
A112.19.2M.
4" (10,2cm)
K-2069-1
3-3/8" (8,6cm)
7-3/4"
(19,7cm)
HOYOS DEL
SUJETADOR DE 7/16"
(1,1cm) DE DI M.
SOPORTE
LÍNEA CENTRAL
DE SOPORTE
1-5/8" (4,1cm)
HOYOS DEL
SUJETADOR DE
7/16" (1,1cm) DE
32-3/4"
DI M.
(83,2cm)
4" (10,2cm) 30-1/4"
(76,8cm)
3/8" FRÍA
PARED
Salida de
ACABADA
1-1/4"
5
K-2069
3-3/8"
(8,6cm)
BORDE
6-1/4"
(15,9cm)
A
1011307-2-
