Raccordement électrique

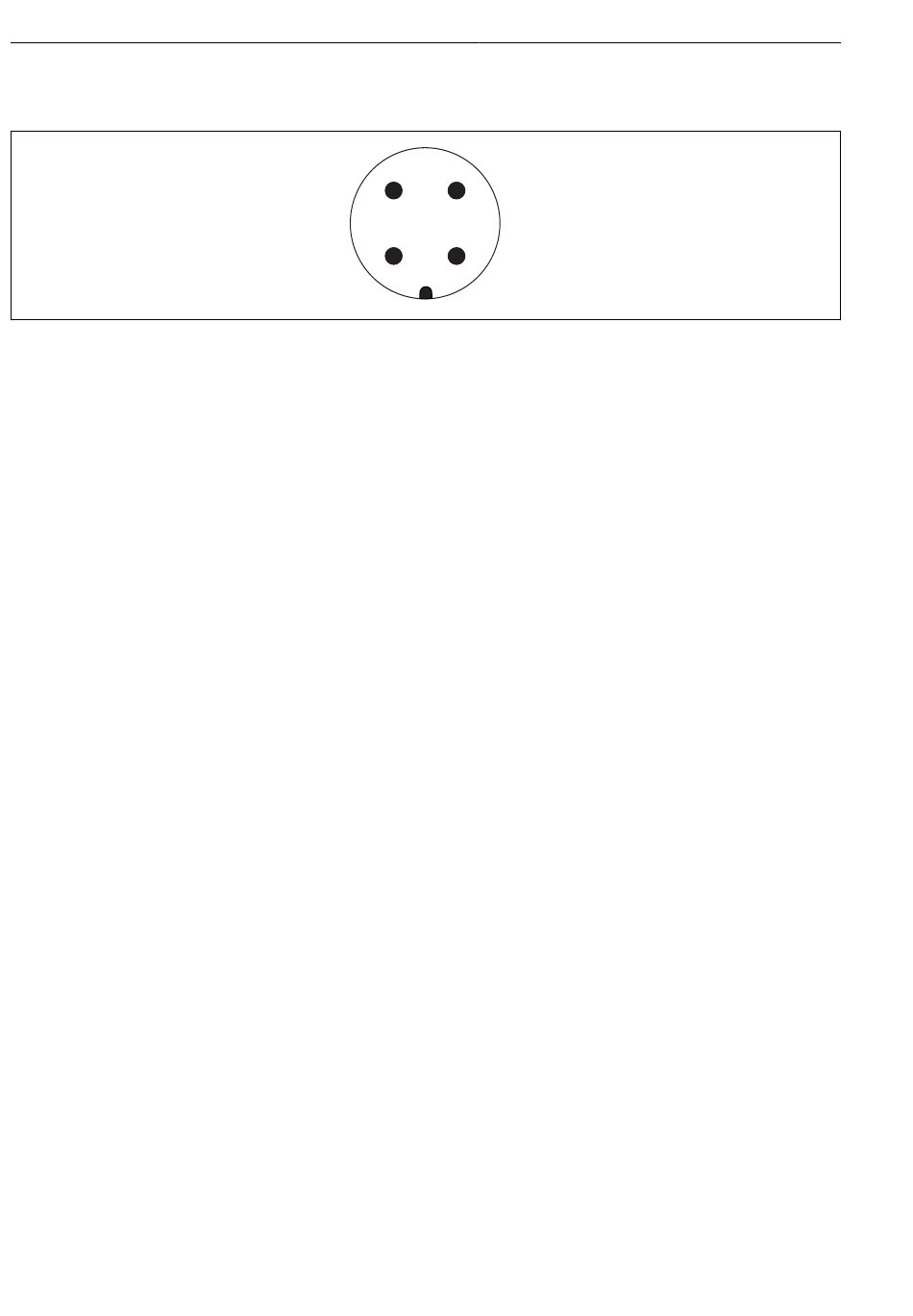

Affectation des broches du connecteur M12
1 Potentiel positif
2 Non utilisé
3 Potentiel négatif
4 Terre/fil de terre
6.1.4 Entrée de câble
Presse-étoupe
M20x1,5 pour Ex d uniquement entrée de câble M20
Deux presse-étoupe sont contenus dans la livraison.
Entrée de câble
• G½
• NPT½
• NPT¾
6.2 Câblage et raccordement
6.2.1

Compartiment de raccordement

Selon la protection antidéflagrante, le compartiment de raccordement est disponible dans les
variantes suivantes :
Protection standard, protection Ex ia
• Boîtier polyester F16
• Boîtier inox F15
• Boîtier alu F17
• Boîtier alu F13 avec joint de process étanche aux gaz
• Boîtier alu T13, avec le compartiment de raccordement séparé
Protection Ex d, joint de process étanche aux gaz
• Boîtier alu F13 avec joint de process étanche aux gaz
• Boîtier alu T13, avec le compartiment de raccordement séparé
Raccordement de l' é lectronique à l' a limentation :
16
4 3
1 2
Solicap M FTI56
A0011175
