Montage
5.2.4 Alignement de l'entrée de câble
1.

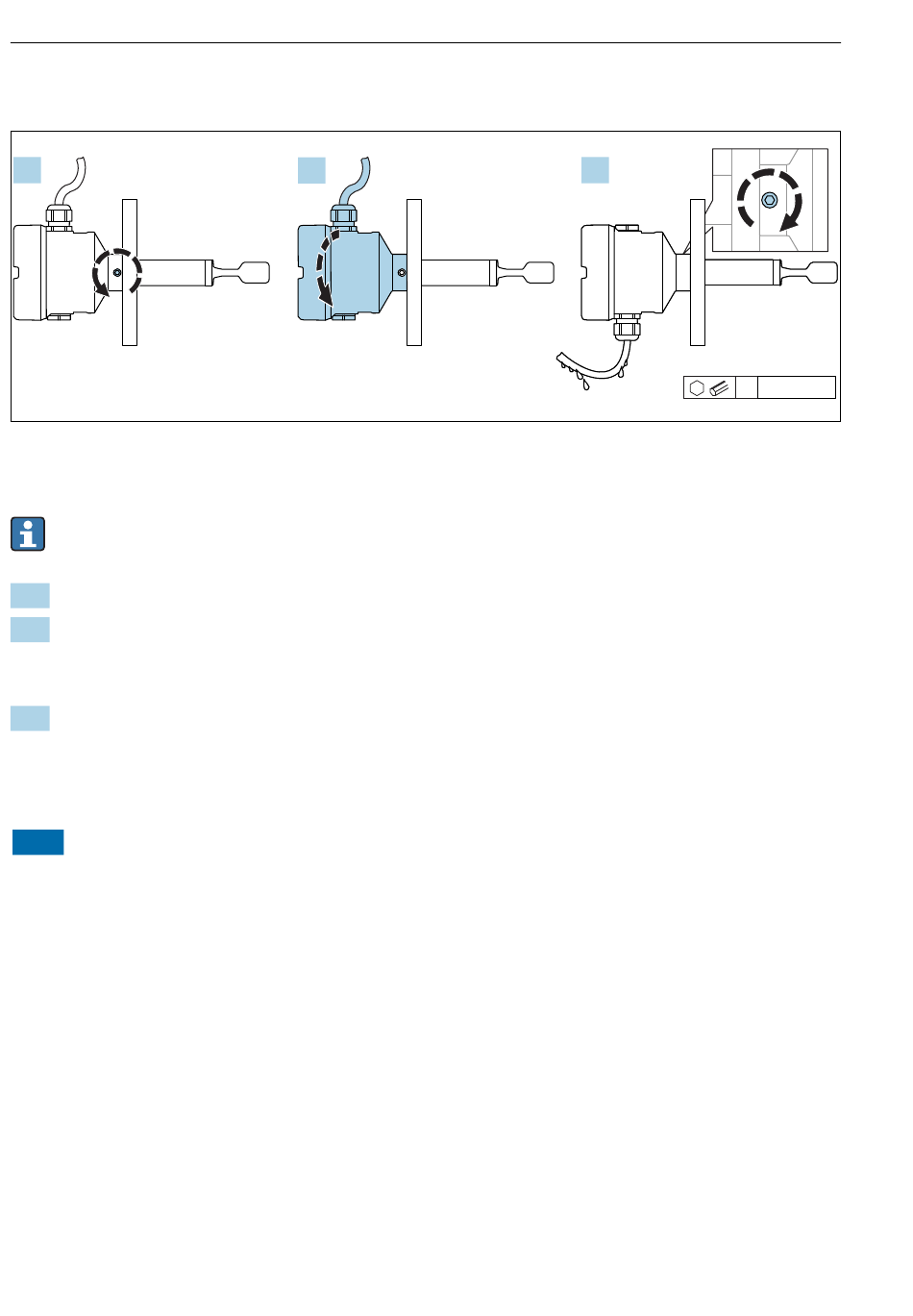

 13 Boîtier avec vis de blocage externe et boucle de drainage
La vis de blocage n' e st pas serrée à la livraison de l' a ppareil.
1. Desserrer la vis de blocage externe (1,5 tour max.).
2. Tourner le boîtier, positionner l' e ntrée de câble.
 Éviter l' h umidité dans le boîtier, prévoir une boucle pour permettre l' é vacuation de
l' h umidité.
3. Serrer la vis de blocage externe.
5.2.5 Rotation du boîtier
Le boîtier peut être tourné jusqu' à 380° en desserrant la vis de blocage.
AVIS
Le boîtier ne peut pas être dévissé complètement.
‣
Desserrer la vis de blocage externe de 1,5 tour max. Si la vis est trop ou complètement
dévissée (au-delà du point d' a ncrage de la vis), de petites pièces (contre-disque) peuvent se
détacher et tomber.
‣
Serrer la vis de fixation (douille hexagonale de 4 mm (0,16 in)) avec un couple maximum
de 3,5 Nm (2,58 lbf ft)±0,3 Nm (±0,22 lbf ft).
16
2.
Liquiphant FTL62 HART
3.
4 3.5 Nm
Endress+Hauser
A0042214
