Raccordement électrique
4.
Raccorder le câble.
5.
Serrer les presse-étoupe ou les entrées de câble de manière à les rendre étanches.
Contre-serrer l' e ntrée du boîtier.
6.
Revisser soigneusement le couvercle sur le compartiment de raccordement.
7.
Suivant l' é quipement : serrer la vis du verrou de couvercle à l' a ide de la clé à 6 pans creux
0,7 Nm (0,52 lbf ft)±0,2 Nm (0,15 lbf ft).
6.3.6
Affectation des bornes
Boîtier à simple compartiment
3
2
1
16

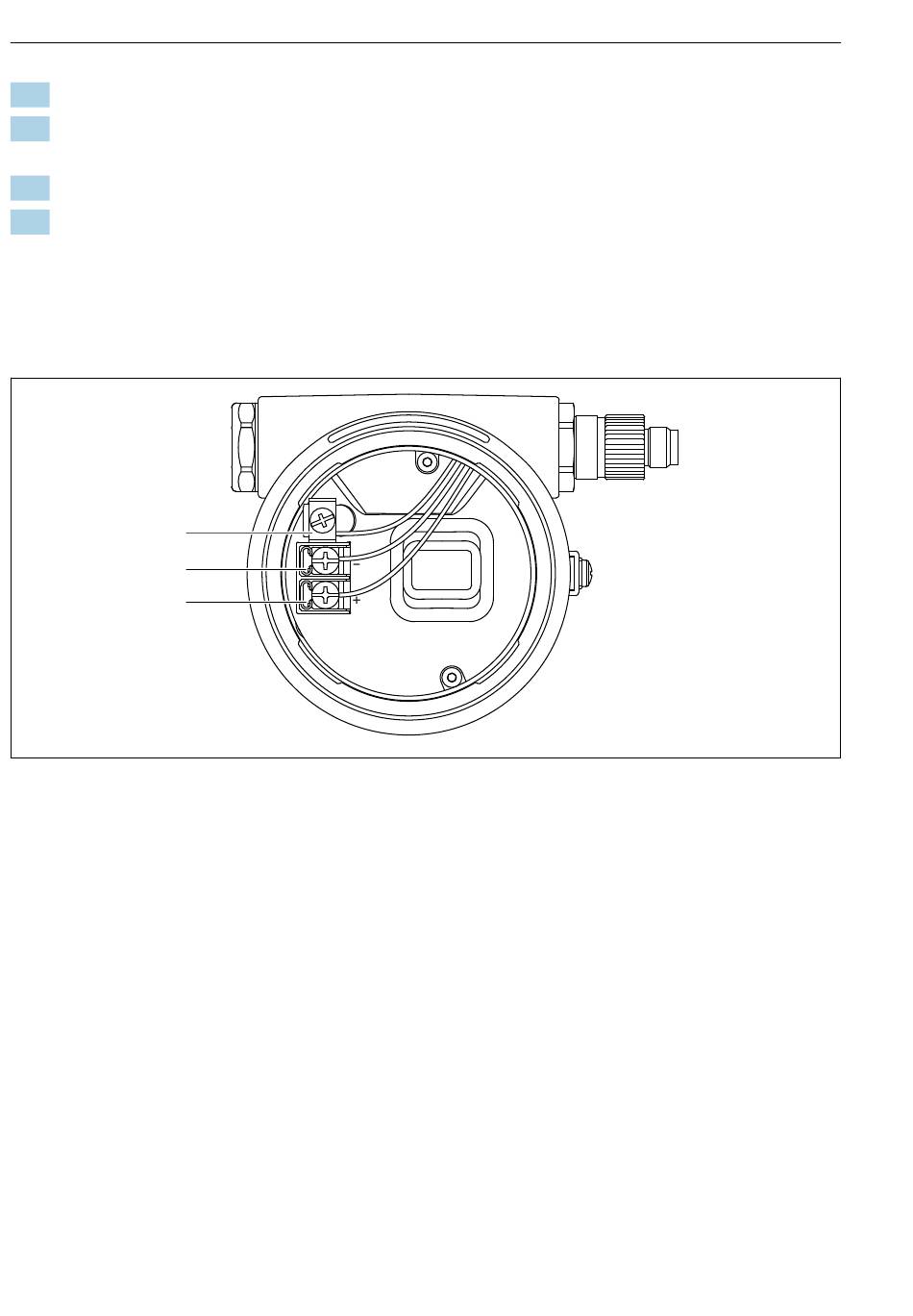

Bornes de raccordement et borne de terre dans le compartiment de raccordement
1
Borne plus
2
Borne moins
3
Borne de terre interne
22
Liquiphant FTL62 HART
A0042594
