Raccordement électrique
Entrées de câble
• Laiton nickelé : ⌀d = 7 ... 10,5 mm (0,28 ... 0,41 in)
• Matériau synthétique : ⌀d = 5 ... 10 mm (0,2 ... 0,38 in)
• Inox : ⌀d = 7 ... 12 mm (0,28 ... 0,47 in)
6.1.3
Connecteur
Pour la version équipée d' u n connecteur M12, le boîtier ne doit pas être ouvert pour le
raccordement du câble de signal.

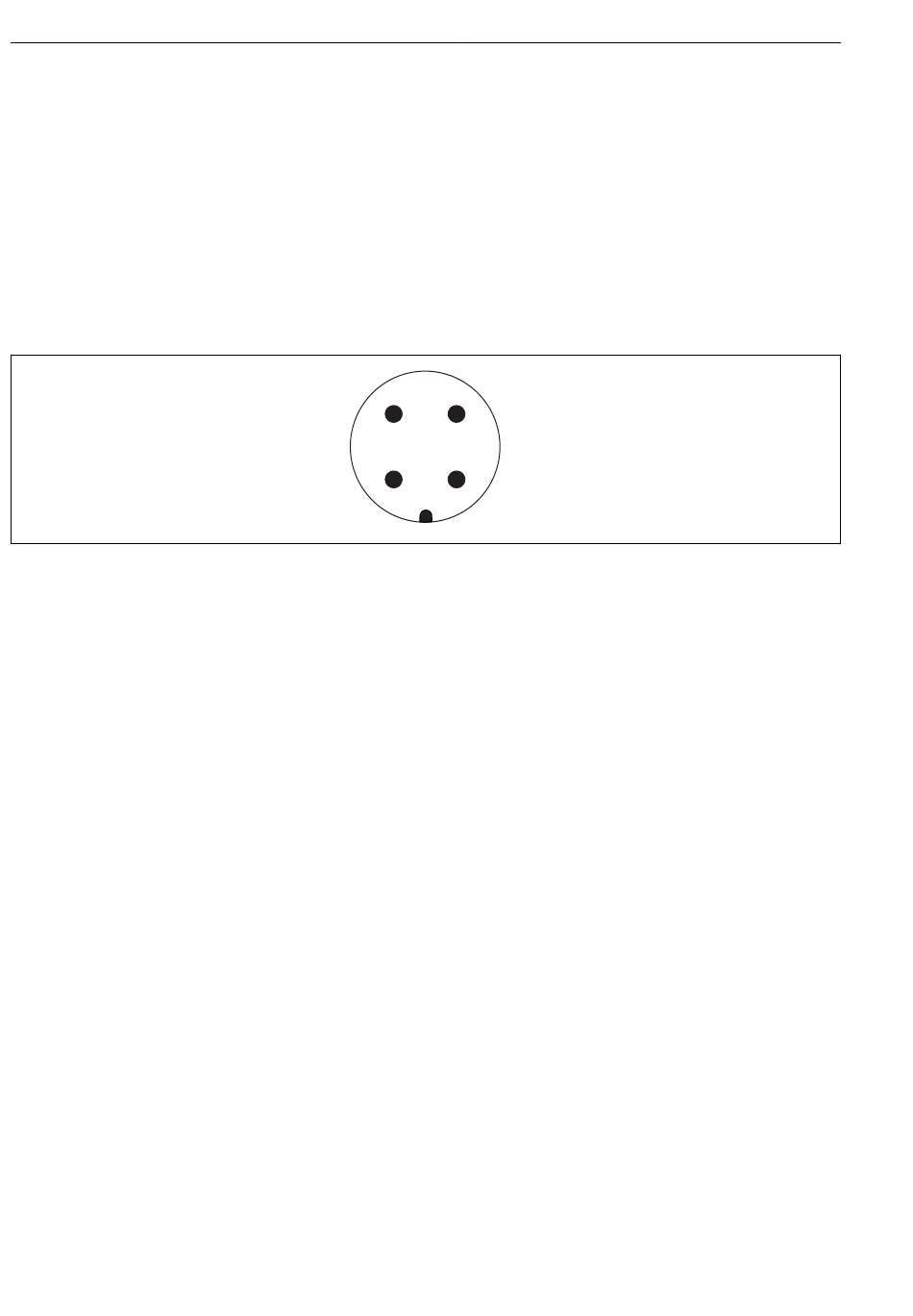

Affectation des broches du connecteur M12
1
Potentiel positif
2
Non utilisé
3
Potentiel négatif
4
Terre/fil de terre
6.1.4
Entrée de câble
Presse-étoupe
M20x1,5 pour Ex d uniquement entrée de câble M20
Deux presse-étoupe sont contenus dans la livraison.
Entrée de câble
• G½
• NPT½
• NPT¾
6.2
Câblage et raccordement
6.2.1
Compartiment de raccordement
Selon la protection antidéflagrante, le compartiment de raccordement est disponible dans les
variantes suivantes :
Protection standard, protection Ex ia
• Boîtier polyester F16
• Boîtier inox F15
• Boîtier alu F17
• Boîtier alu F13 avec joint de process étanche aux gaz
• Boîtier alu T13, avec le compartiment de raccordement séparé
18
4
3
1
2
Liquicap M FTI51
A0011175
Endress+Hauser
