1 Description
1.1 Conception
1ZSC000563-AAD fr, Rév. 1
Le modèle GSB est une traversée en papier imprégné de résine (RIP), destinée à
une utilisation immergée dans le cadre d'un système huile-air. La traversée est con-
struite autour d'un tube central en aluminium, sur lequel le noyau du condensateur
est enroulé. Ce noyau est enroulé dans du papier crêpé muni d'inserts en feuille
d'aluminium afin de contrôler le stress électrique, et imprégné et vulcanisé sous vide.
La traversée est ainsi préservée des décharges partielles et lui confère un faible facteur
de dissipation tan δ. Après la vulcanisation, le corps est usiné, et une bride et un iso-
lateur sont fixés. L'isolateur est en matériau composite. L'espace entre le corps de la
traversée RIP et l'isolateur est ensuite rempli d'un gel isolant.
En tant que conducteur de courant, le GSB utilise le tube central qui est moulé sur le
noyau de la traversée RIP. Le raccordement côté huile peut être effectué à l'aide d'un
système à tige de traction avec un contact inférieur, à l'aide d'une borne intérieure
pour les systèmes à câble conducteur ou à l'aide
d'un contact inférieur fixe. Le contact inférieur
est généralement livré avec un bouclier d'extré-
mité. Une autre borne interne est disponible si
vous souhaitez utiliser un bouclier d'extrémité
différent. Pour le raccordement côté air, des
goujons sont disponibles sous diverses configu-
rations standards. Ils peuvent être modifiés pour
s'adapter à tout autre raccordement éventuel.
La bride de fixation est une pièce de fonte en
alliage d'aluminium dont la surface du joint en
contact est usinée à plat. La bride contient une
prise de mesure. La couche conductrice exté-
rieure du corps du condensateur est reliée à la
prise de mesure isolée. Durant l'utilisation, le
capuchon protecteur doit être fixé afin de rac-
corder la couche externe à la terre via la bride.
La tension d'essai maximale est de 2 kV à 50 Hz
pendant 1 minute. La tension de service maxi-
male est de 600 V. Une prise de réglage de la
tension, U
= 6 kV, et un adaptateur de prise de
r
mesure pour le raccordement permanent sont
disponibles en option.
La traversée est conçue pour être installée selon
un angle ne dépassant pas 90° à partir de la
verticale. La couleur standard de l'isolateur en
matériau composite est gris clair.

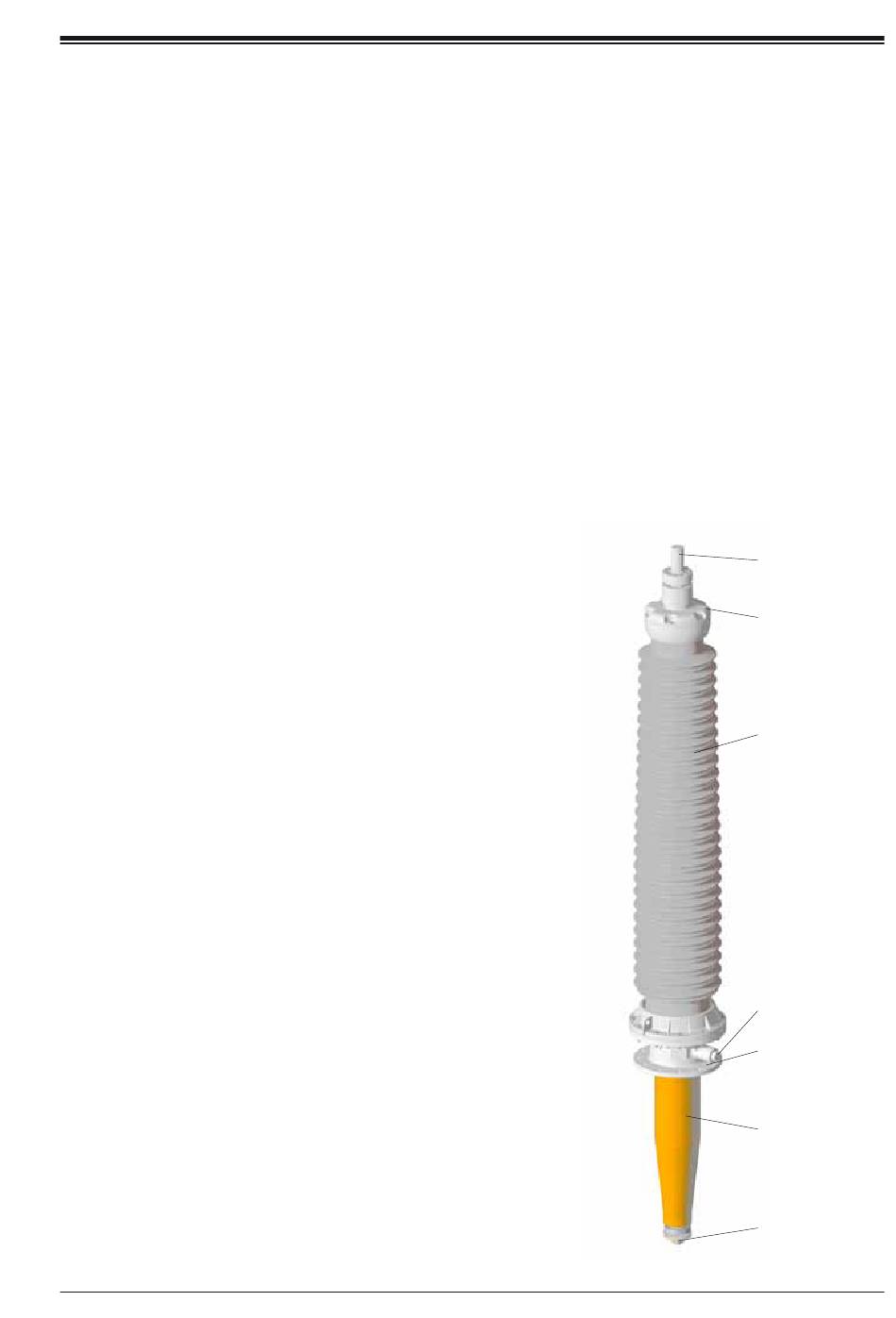

Fig. 1. Conception de la traversée de type GSB.
1 Description
Borne extérieure
Partie supérieure
Isolateur d'air,
matériau composite
Prise de mesure
Bride de montage
Corps du
condensateur
Contact inférieur
gsb_0001
