2.4 Levage hors de la caisse
2.5 Levage et montage
1ZSC000563-AAD fr, Rév. 1
Pour retirer la traversée de sa caisse, installez deux élingues propres autour de la
bride et la borne d'extrémité, comme l'illustre la figure ci-dessous. Les élingues ne
doivent pas être installées autour de l'isolateur afin de ne pas endommager les ailet-
tes. Si la traversée est posée au sol, elle doit être supportée aux mêmes endroits que
dans la caisse, au niveau de la bride et de la chambre supérieure ou de la borne d'ex-
trémité. Elle ne doit en aucun cas être soutenue par les ailettes.

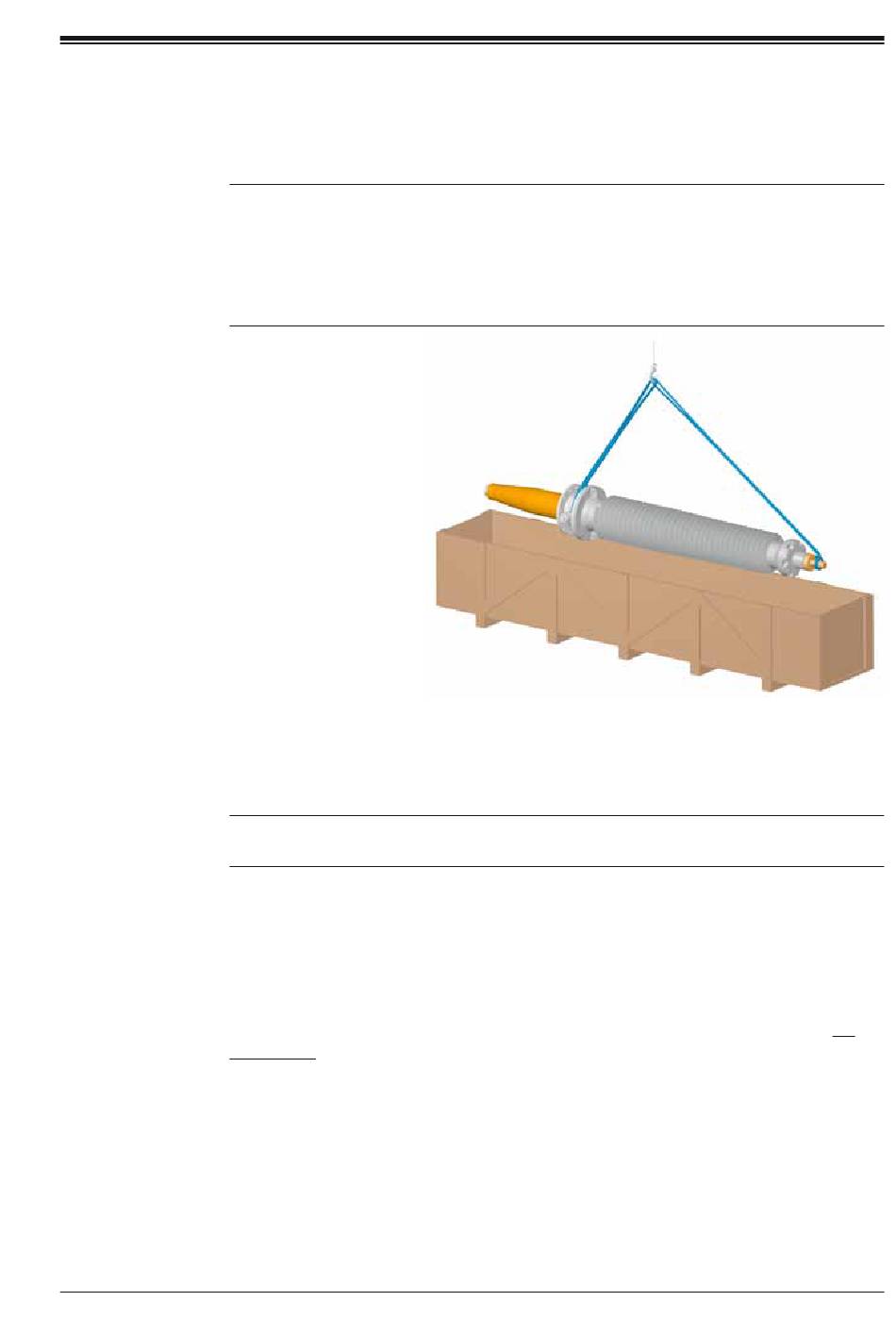

Fig. 4. Levage hors de la caisse.
Déposez l'extrémité inférieure de la traversée sur une assise molle, par exemple un
tapis en caoutchouc ou une planche de bois.
ATTENTION : Ne soulevez pas la partie en silicone de l'isolateur en matériau com-
posite. Vous pourriez endommager le silicone ou le tube en fibre de verre.
Le poids de la traversée est indiqué sur la plaque signalétique. Les traversées peuvent
être soulevées verticalement comme indiqué sur la Fig. 5.
Pour lever une traversée à un angle donné, installez le matériel de levage conformé-
ment à la Fig. 6. Les traversées disposant d'un isolateur en matériau composite ne
doivent pas être levées dans l'isolateur. Nettoyez et inspectez soigneusement le tube
central de la traversée et le côté huile sous la bride de montage avant de procéder au
montage sur le transformateur. Insérez un câble ou un fil souple doté d'un goujon M8
dans le tube central et le dispositif de connexion supérieur conformément à la Fig. 10
pour les systèmes à tige de traction et à la Fig. 15 pour les systèmes à câble conduc-
teur. La traversée est à présent prête à être installée sur le transformateur.
AVERTISSEMENT
AVERTISSEMENT
2 Installation
