CONCEPTION
4.4.2.3
Interverrouillage avec le système de commande de sécurité Flexi Classic
38
N O T I C E D ' I N S T R U C T I O N S | Flexi Loop

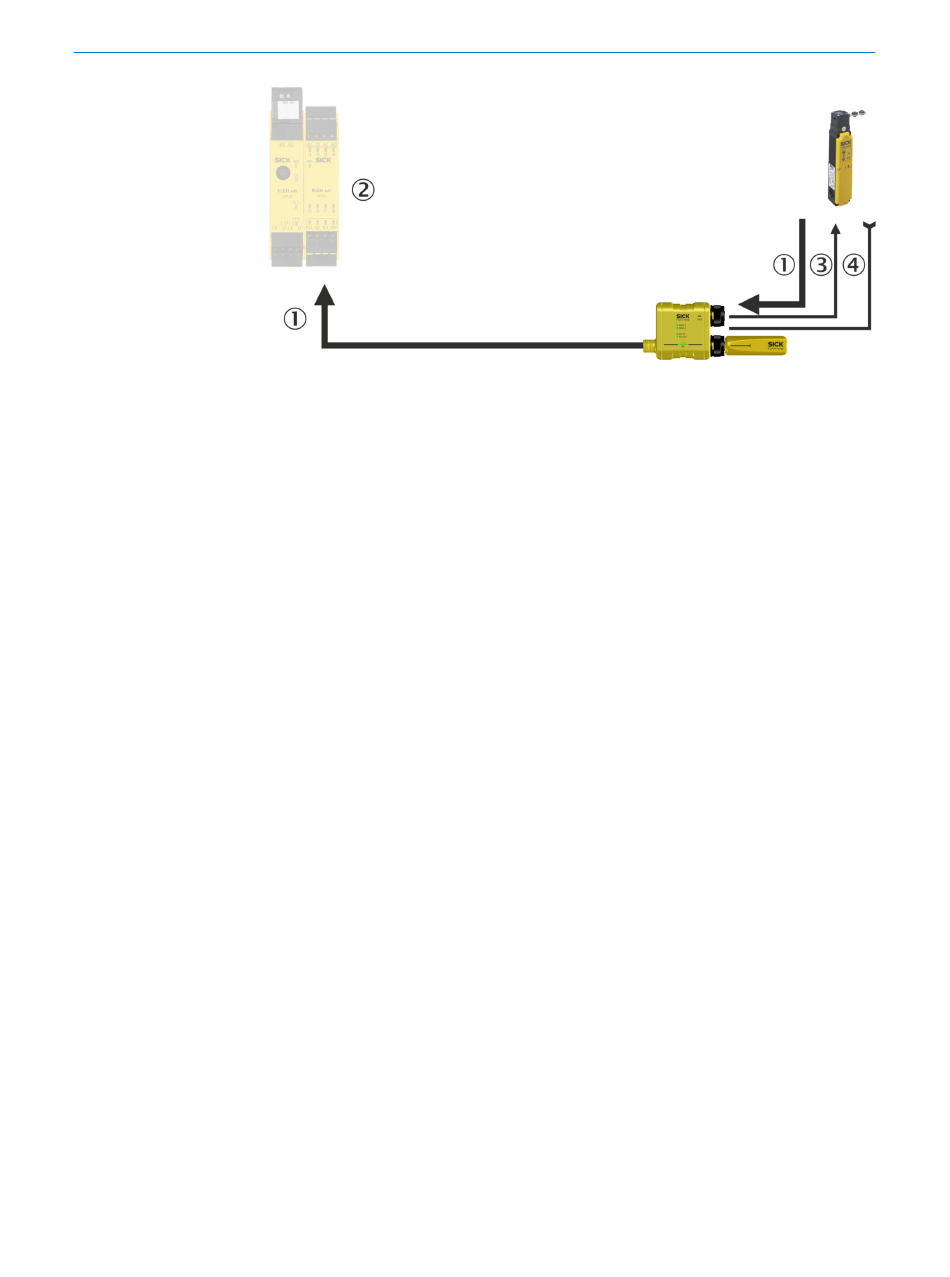

Illustration 32 : Interverrouillage avec le système de commande de sécurité programmable SICK
Circuit de désactivation de sécurité (surveillance de la position du dispositif de protection
1
et du verrouillage)
Système de commande de sécurité SICK programmable : Flexi Soft ou Flexi Compact
2
Signal de verrouillage
3
Signal de notification de l'actionneur
4
Conditions préalables
•
Si vous voulez raccorder des systèmes d'interverrouillage à la cascade de cap‐
teurs de sécurité Flexi Loop et les intégrer à un système de commande de sécurité
Flexi Classic, utilisez l'accessoire Flexi Loop MSTR2.
•
Utilisez ses fonctions E/S standard, par défaut sans communication de données
via IO-Link
(voir « Principe de fonctionnement du Flexi Loop avec le Flexi Classic »,
page
17).
Procédé
Raccordez le signal de verrouillage de votre application à l'entrée non sûre AUX_IN
b
de l'accessoire Flexi Loop MSTR2.
✓
La cascade de capteurs sûre transmet le signal aux sorties non sûres des nœuds
Flexi Loop et y désactive le verrouillage de l'interverrouillage raccordé.
