3.3.4

Indicateurs

24 N O T I C E D ' I N S T R U C T I O N S | Flexi Loop
LED des nœuds Flexi Loop EMSS

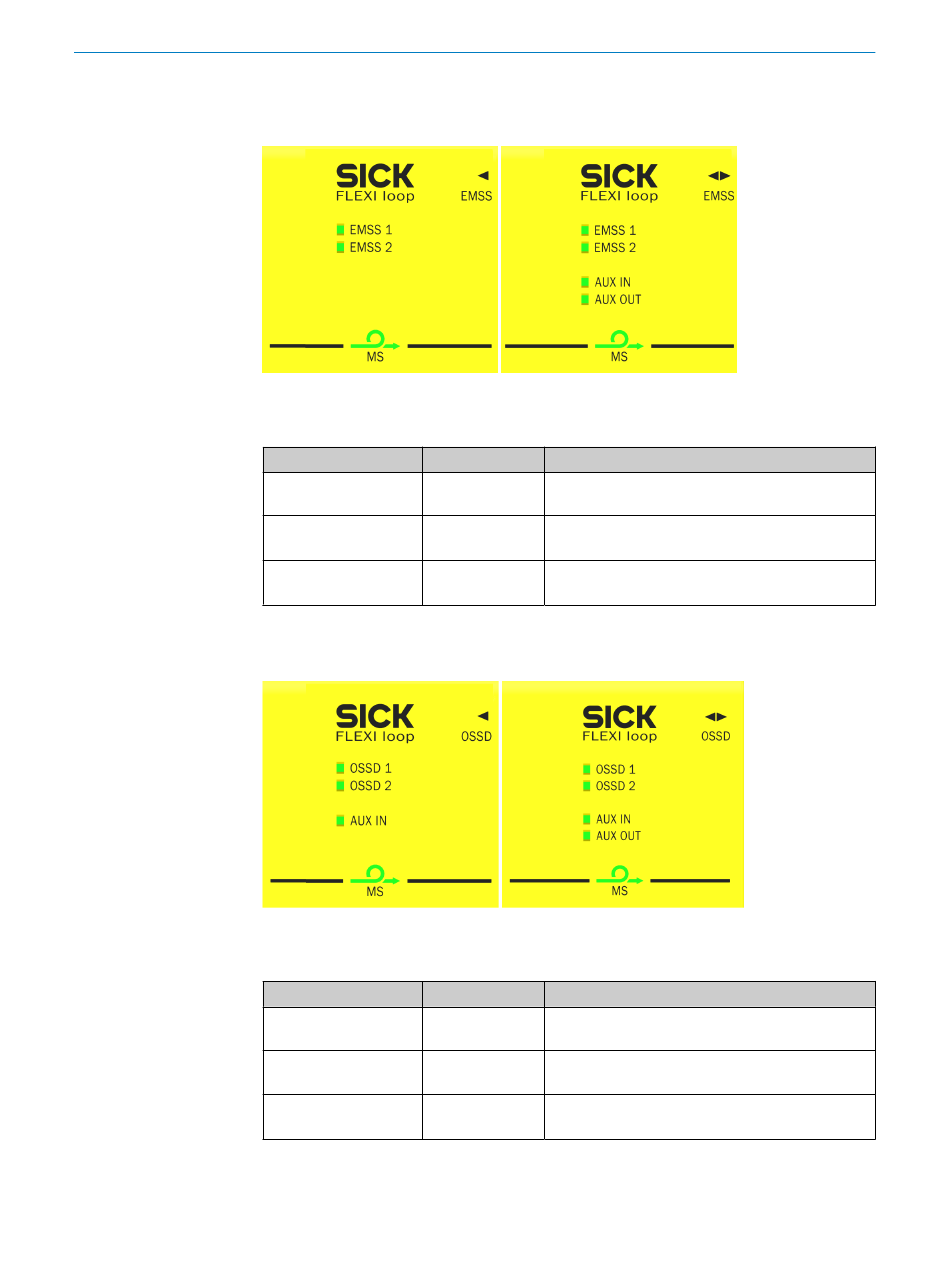

Illustration 20 : LED des nœuds Flexi Loop EMSS
Tableau 3 : Affichage des nœuds Flexi Loop EMSS
Marquage Couleur
MS vert/Rouge
EMSS 1 vert
EMSS 2
AUX IN vert
AUX OUT
1 À l'exception de l'adaptateur de raccordement Flexi Loop YCON
LED des nœuds Flexi Loop OSSD
Illustration 21 : LED des nœuds Flexi Loop OSSD
Tableau 4 : Affichage des nœuds Flexi Loop OSSD
Marquage Couleur
MS vert/Rouge
OSSD 1 vert
OSSD 2
AUX IN vert
AUX OUT
1 À l'exception de l'adaptateur de raccordement Flexi Loop YCON
Fonction
Statut de communication / statut de nœud Flexi-
Loop
1
Contact de commutation 1 ou contact de commu‐
tation 2 de l'interrupteur de sécurité raccordé
Entrée non sûre
Sortie non sûre
Fonction
Statut de communication / statut de nœud Flexi-
Loop 1
OSSD raccordés
Entrée non sûre
Sortie non sûre
