5.3 Monter la fixation C-Fix et les nœuds Flexi Loop
8016547/19WV/2020-11-05 | SICK
Sujet à modification sans préavis
Procédé

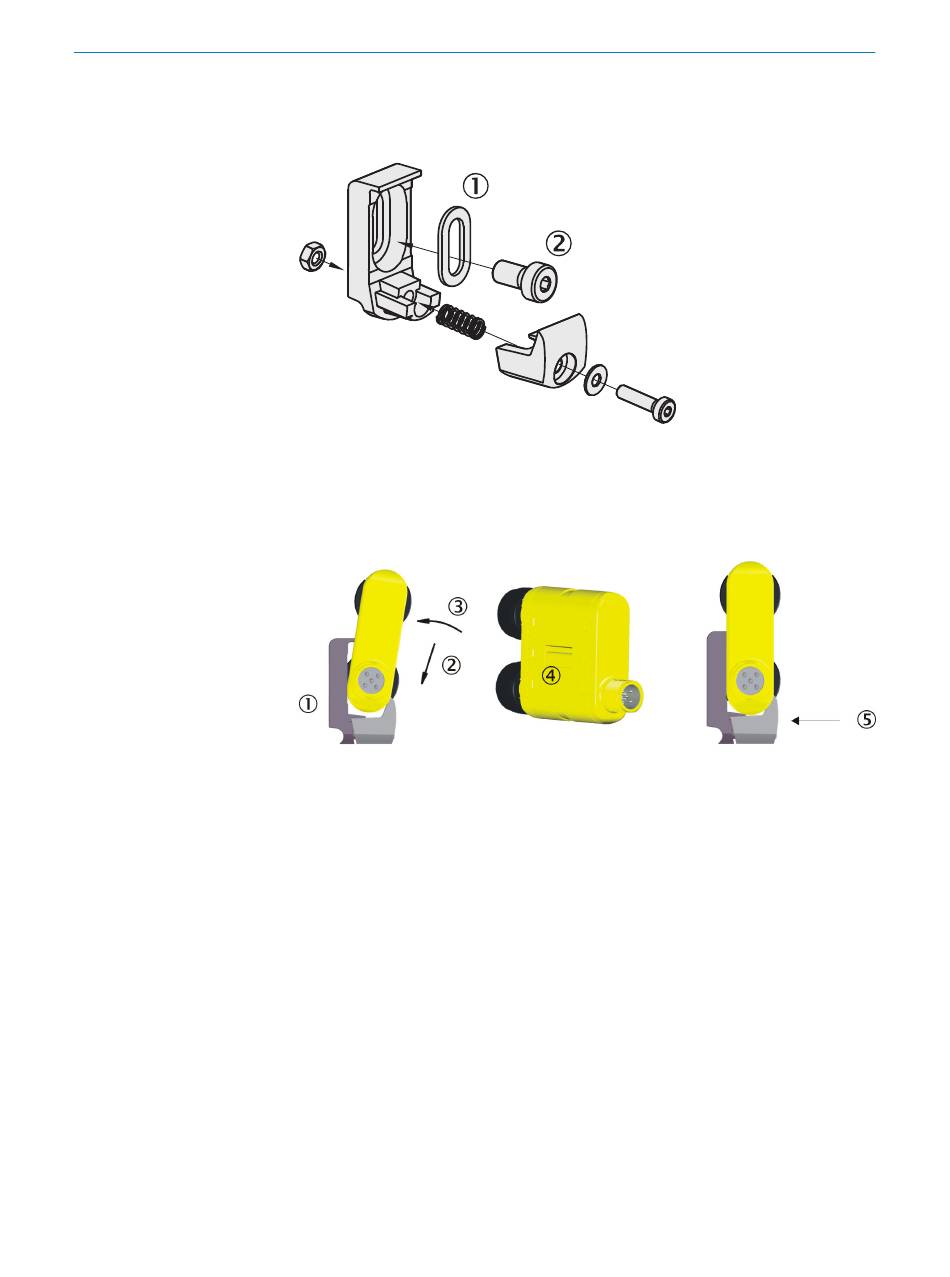

Illustration 36 : Fixation C-Fix
Rondelle d'appui
1
Vis de fixation M5 (non fournie)
2
1. Fixer la fixation C-Fix avec une rondelle plate et une vis de fixation M5 sur une
surface plane. Serrer la vis M5 avec un couple de serrage d'env. 3 Nm.
Illustration 37 : Montage du nœud Flexi Loop avec la fixation C-Fix
2.
Placer le nœud Flexi Loop dans la fixation C-Fix et l'enfoncer légèrement (2).
3.
Tourner le nœud Flexi-Loop vers l'arrière (3), jusqu'à ce que la fixation C-Fix
s'enclenche dans la fente de boîtier du nœud Flexi Loop (4).
4. Serrer la vis M3 de la fixation C-Fix avec un couple de serrage d'env. 1,5 Nm pour
fixer le nœud Flexi-Loop (5).
Informations complémentaires
Les fixations C-Fix conviennent pour le montage du nœud Flexi Loop sur des profilés
équipés d'une rainure en T.
