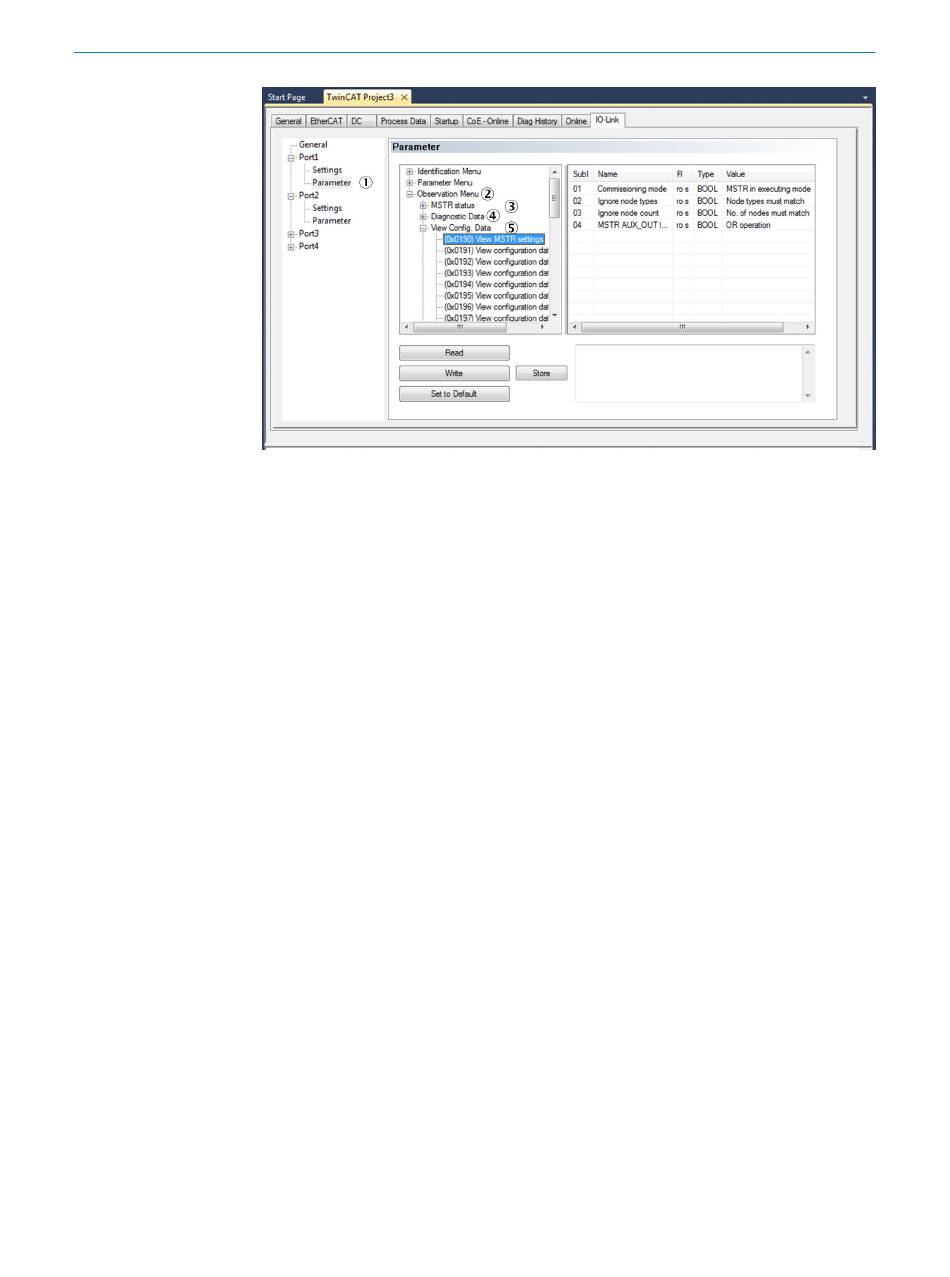

Illustration 63 : Observation Menu
Parameter
1
Observation Menu
2
État MSTR
3
Diagnostic Data
4
View Config. Data
5
Chaîne Flexi Loop
Ouvrir l'arborescence MSTR Status.
b
✓
La branche Flexi Loop communication status indique l'état de la communication au
sein de la cascade de capteurs sûre Flexi Loop :
La valeur est à 0 quand la communication est interrompue.
°
La valeur est à 1 ou 2 lorsque la communication est initialisée.
°
La valeur est à 3 ou 4 quand la communication est en cours.
°
La valeur est à 6 lorsque la chaine n'est pas terminée (terminaison man‐
°
quante, chaîne ouverte).
La valeur est à 7 lorsqu'il y a une erreur de configuration (p. Ex. nombre de
°
nœuds incorrect).
✓
L'arborescence Total node count indique le nombre de nœuds Flexi Loop.
✓
L'espace Safety controller status indique si le signal du système de commande de
sécurité raccordé est détecté :
La valeur est à 0 en l'absence de tension d'alimentation sur FC_IN.
°
La valeur est à 1 lorsqu'aucun système de commande de sécurité n'a été
°
trouvé sur FC_IN.
La valeur est à 2 lorsqu'un système de commande de sécurité a été trouvé
°
sur FC_IN et que le contrôle de compatibilité est en cours.
La valeur est à 3 lorsqu'un système de commande de sécurité compatible a
°
été trouvé sur FC_IN et que la cascade de capteurs de sécurité Flexi Loop est
opérationnelle.
✓
L'arborescence MSTR voltage indique la tension sur FC_IN.
Informations de diagnostic
Ouvrir l'arborescence Diagnostic Data.
b
✓
L'espace indique l'état actuel des données de diagnostic.
ÉLIMINATION DE DÉFAUTS
