Montage Des Joints De Garniture - Toro TX 1000 Instructions De Montage

6. Vidangez le liquide restant dans les flexibles.
7. Avec une clé de 13/16", débranchez les flexibles
hydrauliques intérieur et extérieur des raccords
en T (Figure 4).
1. Flexible hydraulique
intérieur droit
2. Raccord en T intérieur
3. Raccord en T extérieur
8. Sortez les flexibles par l'ouverture du cadre et
mettez-les au rebut.
9. Répétez les opérations
la machine.
3
Montage des joints de
garniture
Pièces nécessaires pour cette opération:
2 Joint de garniture long
2 Joint de garniture court
Procédure
Remarque:
Vous pouvez utiliser de l'adhésif
pour coller les joints de garniture sur le cadre de la
machine.

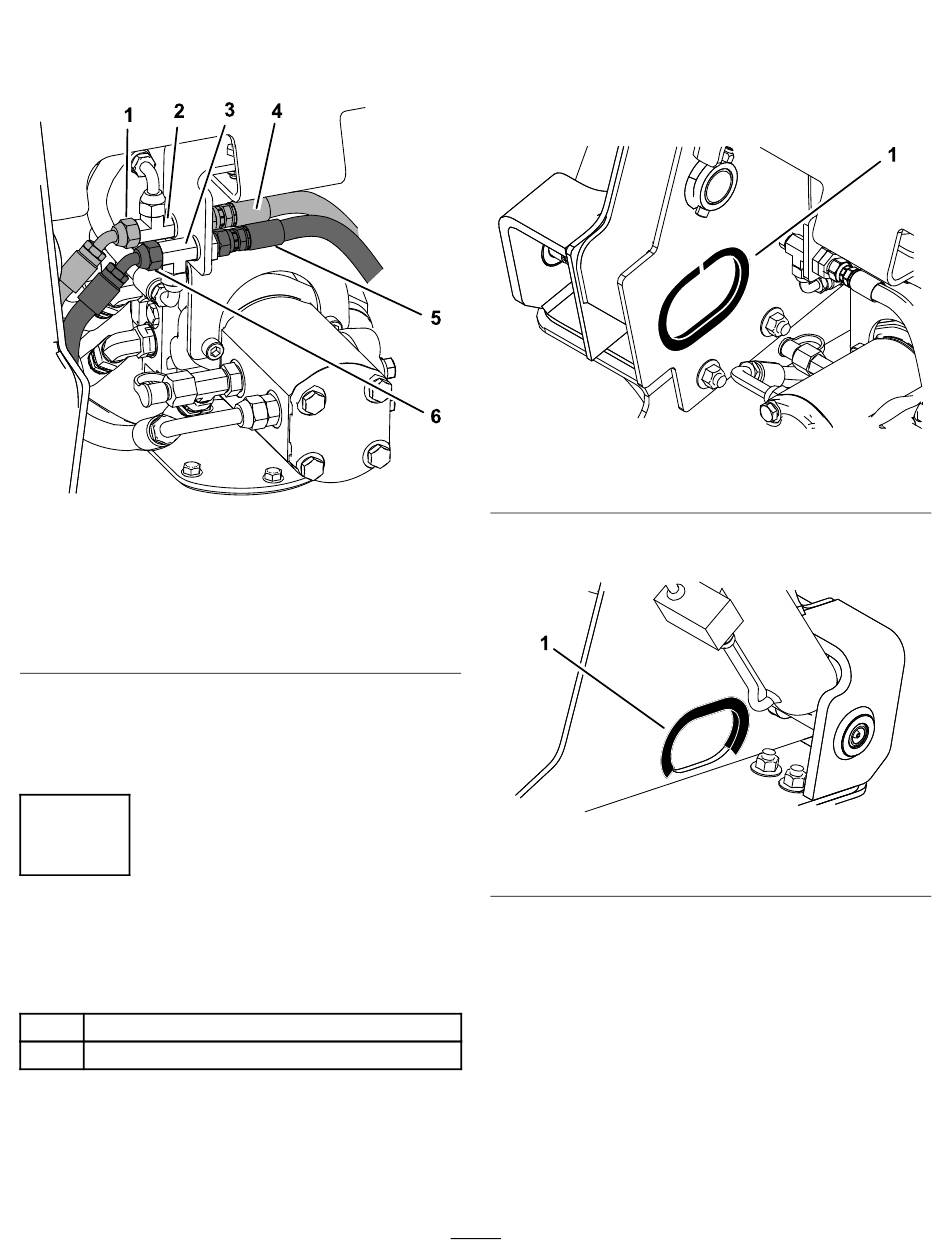

Figure 4
4. Flexible hydraulique
intérieur gauche
5. Flexible hydraulique
extérieur gauche
6. Flexible hydraulique
extérieur droit
4 à 8 de l'autre côté de
1. Nettoyez la saleté et l'huile sur les ouvertures
intérieur et extérieure du cadre.
2. En commençant en haut de l'ouverture intérieure
droite du cadre, placez le long joint de garniture
dans l'ouverture
garniture pour éviter tout chevauchement.
1. Joint de garniture long
g203989
3. Poussez le joint de garniture court sur l'ouverture
extérieure du cadre
1. Joint de garniture court
4. Répétez la procédure de l'autre côté de la
machine.
4
(Figure 5). Coupez le joint de
Figure 5
(Figure 6).
Figure 6
g204068
g204069
