High Quality Nautical Equipment

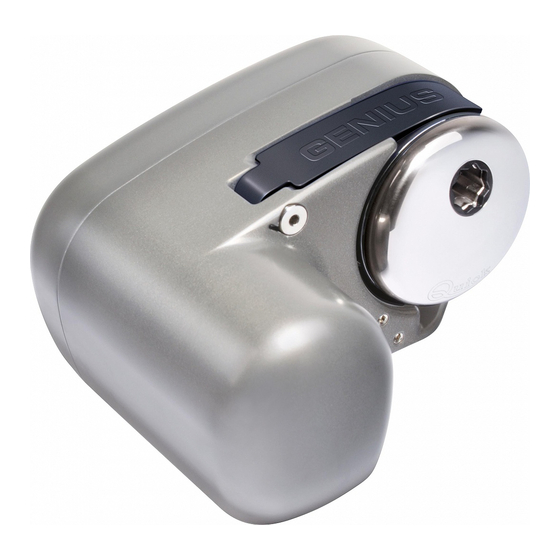

GP2
500/1200
GP2 500
GP2 1200
GP2 1200 D
GP2 1200 F
Manuale d'uso
IT
User's Manual
GB
Manuel de l'utilisateur
FR
Benutzerhandbuch
DE
Manual del usuario
ES
GENIUS SERIES
SALPA ANCORA ORIZZONTALI
HORIZONTAL WINDLASSES
GUINDEAUX HORIZONTAL
HORIZONTAL ANKERWINDEN
MOLINETES HORIZONTALES
REV 001
CIMA E CATENA SU UN UNICO BARBOTIN
ROPE AND CHAIN ON A SINGLE GYPSY
CORDAGE ET CHÂINE SUR LE MÊME BARBOTIN
KETTE AUF EINER KOMBINIERTEN KETTENNUSS
CABO Y CADENA EN UN ÚNICO BARBOTEN
a
Publicité
Table des Matières
Manuels Connexes pour Quick GP2 GENIUS Serie
Sommaire des Matières pour Quick GP2 GENIUS Serie
- Page 1 REV 001 High Quality Nautical Equipment GENIUS SERIES 500/1200 CIMA E CATENA SU UN UNICO BARBOTIN ROPE AND CHAIN ON A SINGLE GYPSY GP2 500 CORDAGE ET CHÂINE SUR LE MÊME BARBOTIN KETTE AUF EINER KOMBINIERTEN KETTENNUSS CABO Y CADENA EN UN ÚNICO BARBOTEN GP2 1200 GP2 1200 D GP2 1200 F...
-
Page 2: Caracteristiques Techniques
1/2” (12,7 mm) 1/2” (12,7 mm) 1/2” (12,7 mm) 1/2” (12,7 mm) Les valeurs du tableau se réfèrent à un cordage en polyester à trois torons avec l’épaissure cordage/chaîne selon le système “Quick ”. ® (**) ISO EN 818-3. DIMENSIONS DES MODÉLES mm ( inch ) - Page 3 INSTALLATION AVANT D’UTILISER LE GUINDEAU, LIRE ATTENTIVEMENT CE LIVRET D’INSTRUCTIONS. EN CAS DE DOUTES, S’ADRESSER AU REVENDEUR QUICK ® ATTENTION: les guindeaux Quick ont été concçus et construits pour lever l’ancre. Ne pas utiliser ces ap- ® pareils pour effectuer d’autres types d’opérations.
-
Page 4: Schéma De Cablage
SCHÉMA DE CABLAGE ACCESSOIRES QUICK ® POUR ACTIONNER LE GUINDEAU SYSTEME DE BASE TELECOMMANDE AVEC COMMANDE COMPTEUR DE CHAÎNE DU TABLEAU COMPTEUR DE CHAÎNE SUR TABLEAU TELECOMMANDE À FONCTION MULTIPLE MOD. HRC 1002 RADIOCOMMANDES RÉCEPTEUR EMETTEUR MIGNON TABLEAU DE GUINDEAU COMMANDE BOUTONS À... -
Page 5: Utilisation De L'embrayage
ATTENTION: fixer la chaîne avec un dispositif d’arrêt avant de partir pour la navigation. ATTENTION: ne pas activer électriquement le guindeau avec le levier introduit dans la poupée ou dans le cou- vercle du barbotin. ATTENTION: Quick conseille d’utiliser un disjoncteur spécifique pour courant continu (DC) et retardé (magné- ®... -
Page 6: Entretien
ENTRETIEN POS. DENOMINATION Levier droit du guindeau - nylon Grower Couvercle du barbotin Dispositif de détachement de chaîne Cône de friction du cabestan Joint étanche à l’huile Barbotin 6 mm Barbotin 7 mm, 1/4” Barbotin 8 mm Barbotin 5/16” GP2 500 GP2 SERIES GENIUS 500/1200 - REV001A... - Page 7 DENOMINATION ment. Enlever la chaîne du barbotin. Couvercle du cabestan plastique blanche Vis pour levier de pression Les guindeaux Quick sont construits avec des matériaux qui ré- ® sistent bien à l’environnement marin: de toute façon, il est indis- Ressort pour levier de pression pensable d’enlever périodiquement les dépôts de sel se formant...
- Page 8 ENTRETIEN POS. DENOMINATION Levier du guindeau - Nylon Grower Couvercle du barbotin Dispositif de détachement de chaîne Cône de friction du cabestan Douille Barbotin 6 mm, Poupée Barbotin 7 mm, 1/4” Joint étanche à l’huile Barbotin 8 mm, Barbotin 5/16”, GP2 1200 GP2 1200 D 12 11...
- Page 9 électriquement lorsqu’on agit sur le guindeau manuelle- POS. DENOMINATION ment. Enlever la chaîne du barbotin. Couvercle du cabestan anodisé Les guindeaux Quick sont construits avec des matériaux qui ré- ® sistent bien à l’environnement marin: de toute façon, il est indis- Vis pour levier de pression pensable d’enlever périodiquement les dépôts de sel se formant...
-
Page 10: Utilisation Gp2 Free Fall
UTILISATION GP2 FREE FALL MECANISME AUTOMATIQUE A CHUTE LIBRE MOD. GP2 1200 FF ATTENTION: l’activation ou désactivation du système automatique doivent être effectuées avec l'accouplement à friction fermé (engagé) afin d'éviter de possibles dysfonctionnements des organes électromécaniques. ENCLENCHEMENT MECANISME AUTOMATIQUE A CHUTE LIBRE Avec cette procédure on enclenche le mécanisme automatique à... - Page 11 ENTRETIEN GP2 1200 FF POS. DENOMINATION Poignée Arbre série Vis couvercle barbotin Guide pivot Pivot Pivot Ressort pivot Ressort pivot Douille Couvercle barbotin Référence numéros sur les pages 34-35 GP2 SERIES GENIUS 500/1200 - REV001A...
- Page 12 GROUPES OSP BARBOTIN GP2 500/1200 5/16” FVSSB070516MA00 OSP BARBOTIN GP2 500/1200 6MM FVSSB0706G0MA00 OSP BARBOTIN GP2 500/1200 7MM-1/4” FVSSB070714MA00 OSP BARBOTIN GP2 500/1200 8MM FVSSB0708G0MA00 OSP BARBOTIN GP2 500/1200 CORDAGE FVSSB07CMG00A00 OSP KIT LEVIER DE PRESSION GP2 500/1200 FVSSTCMG0000A00 OSP COUVERCLE BARBOTIN “SÉRIE 2” FVSSCPBBASG0A00 OSP POUPEE GUINDEAU “SÉRIE 2”...
- Page 13 GROUPES OSP KIT CÔNE DE FRICTION GP2 FVSSCFG00000A00 OSP COUVERCLE BARBOTIN “GP2” FF COMPLET FVSSCPBBGFF0A00 OSP KIT GUIDE PIVOT GP2 500/1200 FF FVSSGPGFFS00A00 OSP LEVIER DROIT EN NYLON FVSSLVSDN000A00 GP2 SERIES GENIUS 500/1200 - REV001A...
- Page 14 Code et numéro de série du produit Code- und Seriennummer des Produkts Código y número de serie del producto QUICK S.P.A. - Via Piangipane, 120/A - 48124 Piangipane (RAVENNA) - ITALY ® Tel. +39.0544.415061 - Fax +39.0544.415047 www.quickitaly.com - E-mail: quick@quickitaly.com...
