Sony SU-WL450 Informations D'installation

Sony SU-WL450 Informations D'installation

Masquer les pouces Voir aussi pour SU-WL450:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 76

Liens rapides

Télécharger ce manuel
Wall-Mount
Bracket

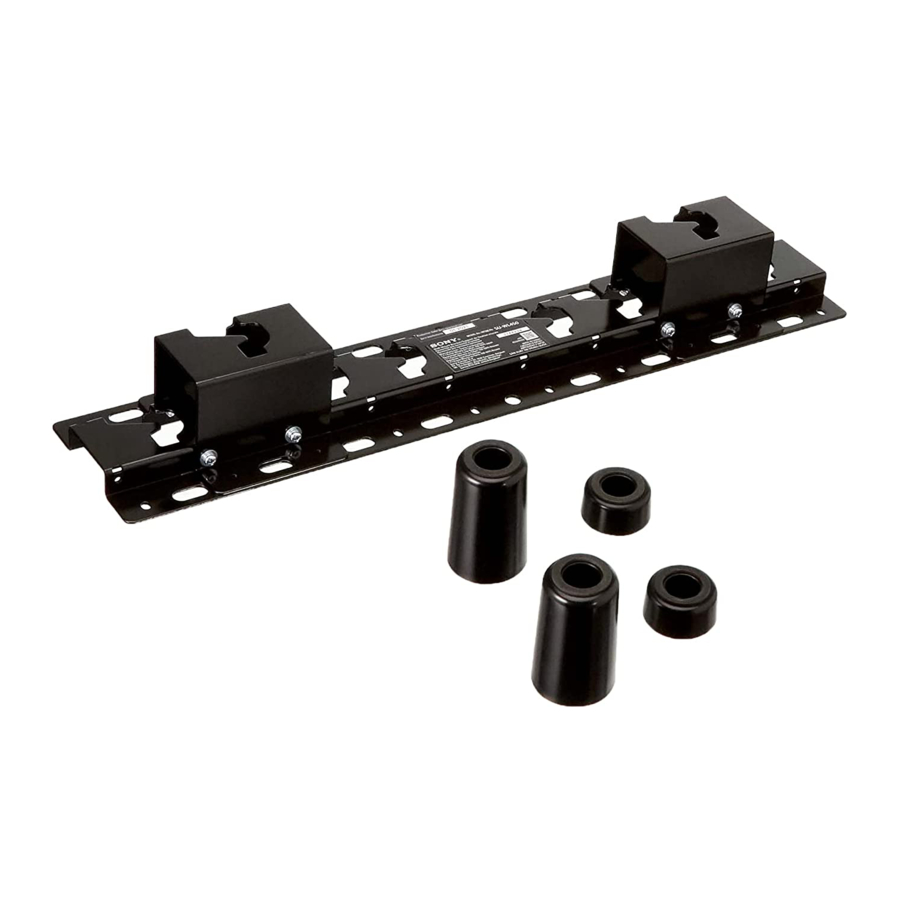

SU-WL450
Installation Information
安装信息
安裝資訊
Thông tin Lắp đặt
Informations d'installation
Информация об установке
ข้ อ มู ล การติ ด ตั ้ ง
Informasi Pemasangan
GB
CS
CT
VN
FR
RU
TH
ID
E-623-100-11(1)

Publicité

Table des Matières
loading

Manuels Connexes pour Sony SU-WL450

Sommaire des Matières pour Sony SU-WL450

  • Page 1 Wall-Mount Bracket Installation Information 安装信息 安裝資訊 Thông tin Lắp đặt Informations d’installation Информация об установке ข้ อ มู ล การติ ด ตั ้ ง Informasi Pemasangan E-623-100-11(1) SU-WL450...
  • Page 2 * In the actual model names, the “xx“ indicates numbers and/or characters specific to each model. To Customers For product protection and safety reasons, Sony strongly recommends that installation of your TV or LCD Monitor be performed by Sony dealers or licensed contractors. Do not attempt to install it yourself. To Sony Dealers and Contractors Provide full attention to safety during the installation, periodic maintenance and examination of this product.

  • Page 3: Installing The Wall-Mount Bracket

     The TV or LCD Monitor may fall and cause during installation, the TV or LCD Monitor a serious injury such as a bruise or a may fall and cause serious injury. Sony is CAUTION fracture. not liable for any damage or injury  If the wall on which the Wall-Mount...
  • Page 4 Do not install the Wall- Do not allow the AC Be sure to use the Mount Bracket on wall power cord (mains lead) supplied screws and surfaces where the or the connecting cable attachment parts corners or the sides of to be pinched.

  • Page 5: Before Getting Started

    Before getting started Firstly, check the type of the wall to install the TV or LCD Monitor. What is your wall made of? Dry wall with studs Solid Concrete or Concrete Block Precautions Precautions  Maximum dry wall thickness:  Mount the Wall-Mount Bracket directly 16 mm.

  • Page 6: Table Des Matières

    Table of Contents Checking the parts Supplied with SU-WL450 What is your wall made of? ......5  Verify that all the parts are included. Preparing for installation ......... 6  Base (20) (1)  Pulley (2) Checking the parts ........... 6 Installing the Wall-Mount Bracket to the wall ..............

  • Page 7: Tools Needed

    Tools needed 5.5 mm 10 mm 1.5 N·m 1.5 N·m {15 kgf·cm} {15 kgf·cm} 8 mm x 60 mm 5 mm *1 Only for dry wall with studs *2 Only for solid concrete or concrete block *3 Depending on models *4 Only for TV or LCD Monitor above 75”...

  • Page 8: Installing The Wall-Mount Bracket To The Wall

    Installing the Wall-Mount Bracket to the wall Decide on the installation location. Make sure that the wall has enough space for the TV or LCD Monitor and is capable of supporting a weight of at least four times that of the TV or LCD Monitor. Refer to the following table on installing the TV or LCD Monitor to the wall.
  • Page 9 Select Wall mounting style. It is Fit Base Adaptor  by using selectable as shown below. Screw (PSW 4x10)  to Base 2-a Standard mount (20)  when selecting 2-a. 2-b Slim mount   Refer to the table of step 1. ...
  • Page 10 Drill pilot holes on the marks. Install the Base (20)  on the Make sure the location on the wall to drill wall using suitable screws (not the holes are strong enough to support a supplied). weight of at least four times that of the TV or LCD Monitor.

  • Page 11: Preparing For The Installation Of The Tv Or Lcd Monitor

    (mm) Preparing for the installation of the TV or LCD Monitor Model Name Make sure to attach the Table-Top Stand KD-85X90xxH before installing the TV or LCD Monitor to the KM-85X90xxH 1,899 wall by referring to the Setup Guide. FW-85BZ40H KD-75X90xxH KM-75X90xxH 1,674...
  • Page 12 Attachment parts by referring to  Remove one side of the Table-Top Stand at a time. Firmly hold the Table-Top “Supplied with SU-WL450” in Stand securely with both hands while “Checking the parts” on page the other people lift up the TV or LCD Monitor.

  • Page 13: Kd-65X90Xxh / 55X90Xxh Km-65X90Xxh / 55X90Xxh Fw-65Bz40H / 55Bz40H

    KD-65X90xxH / 55X90xxH Wall-Mount Bracket. Check the KM-65X90xxH / 55X90xxH Attachment parts by referring to FW-65BZ40H / 55BZ40H “Supplied with SU-WL450” in “Checking the parts” on page Remove the screws from the rear of the TV or LCD Monitor. Note ...
  • Page 14 Detach the Table-Top Stand from the TV or LCD Monitor.  Remove one side of the Table-Top Stand at a time. Firmly hold the Table-Top Stand securely with both hands while the other people lift up the TV or LCD Monitor.

  • Page 15: Installing The Tv Or Lcd Monitor On The Wall

     Carry the TV or LCD Monitor with three people and Installing the TV or LCD the person who is in front of the TV or LCD Monitor leads the others to adjust the position. Monitor on the wall KD-85X90xxH / 75X90xxH KM-85X90xxH / 75X90xxH FW-85BZ40H / 75BZ40H WARNING...
  • Page 16       − 16 (GB) −...

  • Page 17: Kd-65X90Xxh / 55X90Xxh Km-65X90Xxh / 55X90Xxh Fw-65Bz40H / 55Bz40H

    Preventing the bottom of the TV Lift the TV or LCD Monitor. or LCD Monitor from shifting.  For the location of the Pulleys  to the hang on the Base or Base Adaptor, refer  Take up the slack of Belt  and attach it to the table of step 3 in “Installing the to the wall tightly.
  • Page 18       − 18 (GB) −...
  • Page 19 Preventing the bottom of the TV or LCD Monitor from shifting.  Take up the slack of Belt  and attach it to the wall tightly.    Use a 5 mm diameter screw or equivalent (not supplied). Note ...

  • Page 20: Confirming The Completion Of The Installation

    Confirming the completion of Specifications the installation Check the following points.  The Pulleys  are firmly hung onto the Base or Base Adaptor.  The cord and the cable are not twisted or pinched.  The Belt  is tight with no slack. WARNING ...
  • Page 21 使用 Sony 挂壁式支架 (SU-WL450) 的安装信息 支持型号 KD-85X90xxH / 75X90xxH / 65X90xxH / 55X90xxH KM-85X90xxH / 75X90xxH / 65X90xxH / 55X90xxH FW-85BZ40H / 75BZ40H / 65BZ40H / 55BZ40H * 在实际机型名称中，“xx”指的是特定于每个型号的数字和/或字符。 致顾客 为保护产品和安全理由，Sony 坚持建议安装您的电视机或 LCD 显示器的任务由 Sony 经销商或授权承 包商进行。请勿尝试自行安装。 致 Sony 经销商和承包商...
  • Page 22 掉落并造成严重受伤。对于因处理或安装 或与地面不垂直，则装置可能会跌落，从而 不当，或安装任何非指定产品而造成的任 造成人员受伤或财产损失。墙体能承受的重 如果不遵守下列注意事项，则可能导致人 何损害或受伤，Sony概不负责。您的法定 量应该至少是电视机或 LCD 显示器重量的四 员受伤或财产损失。 权利（若有）不受影响。 倍。 （请参阅您电视机或 LCD 显示器的参考指  务必将未使用的部件存放在安全的地方，以 南，了解其重量。） 备日后使用。 致 Sony 经销商  如果墙壁上安装的挂壁式支架不够牢固，则 请将部件远离儿童。 装置可能会跌落并造成人员受伤或财产损 安装本产品要求具有一定的技术。为安全 失。 在清洁或维护过程中，请勿 地进行安装工作，请务必仔细通读本说明 书。Sony 对操作不当或安装不正确而引起 请务必将电视机或 LCD 显 对产品施加过大的力量。 的任何损坏或伤害均不负责。请在完成安 示器的搬移或拆卸工作委托 装后将本说明书交给用户。 请勿在电视机或 LCD 显示器的顶部施加过大的...
  • Page 23 请勿将挂壁式支架装在会使 请务必按照本说明书中介绍 电视机或 LCD 显示器的边 的步骤正确安装支架。 角或侧面突出于墙面的墙壁 如果有螺丝松动或掉落，则电视机或 LCD 显示 器可能会跌落，并造成人身伤害或电视机或 位置。 LCD 显示器损坏。 请勿将挂壁式支架装在柱子等会使电视机或 请务必拧紧指定位置的螺 LCD 显示器的边角或侧面突出于墙面的墙壁位 置。如果有人或物体正巧撞到电视机或 LCD 显 丝。 示器的边角或侧面，则会引起人员受伤或财产 损失。 如果操作不当，则电视机或 LCD 显示器可能会 跌落，并造成人身伤害或电视机或 LCD 显示器 损坏。 请小心勿使电视机或 LCD 显示器在安装过程中受到振 动。 如果电视机或 LCD 显示器受到振动，它可能会 请勿将电视机或 LCD 显示 跌落或裂开。这可能会引起人员受伤。...

  • Page 24: 墙体是什么结构

    事先准备 首先，请确认用于安装电视机或 LCD 显示器的墙体类型。 墙体是什么结构？ 有立柱的干砌墙 实心混凝土或混凝土砖 注意事项 注意事项  干砌墙最大厚度：  请将挂壁式支架直接安装至实心混凝土墙上。  请确保实心混凝土墙壁厚度至少为 203 mm。 16 mm。  请确保内部木立柱尺寸至少为 51 x 102 mm  请确保每块混凝土砖的大小至少为 （通用）或 38 x 89 mm（标称）。 203 x 203 x 406 mm。 − 5 (CS) −...

  • Page 25: 准备安装

    目录 检查零件 墙体是什么结构？......5 SU-WL450 随附部件  确认已包含所有零件。 准备安装......... 6  底座 (20) (1)  滑轮 (2) 检查零件......... 6 将挂壁式支架安装至墙壁....8 准备安装电视机或 LCD 显示器..... 11  螺丝 PSW 6x20  垫片 (20) (2) KD-85X90xxH / 75X90xxH KM-85X90xxH / 75X90xxH FW-85BZ40H / 75BZ40H .......11...
  • Page 26 需要的工具 5.5 mm 10 mm 1.5 N·m 1.5 N·m {15 kgf·cm} {15 kgf·cm} 8 mm x 60 mm 5 mm *1 仅适用于有立柱的干砌墙 *2 仅适用于实心混凝土或混凝土砖 *3 取决于型号 *4 仅适用于 75 英寸以上的电视机或 LCD 显示器 − 7 (CS) −...

  • Page 27: 将挂壁式支架安装至墙壁

    将挂壁式支架安装至墙壁 确定安装位置。 确保墙壁具有安装电视机或 LCD 显示器的足够空间并且必须能支撑至少电视机或 LCD 显示器四倍的 重量。 有关将电视机或 LCD 显示器安装至墙壁，请参阅下表。有关电视机或 LCD 显示器的重量，请参阅电 视机或 LCD 显示器参考指南。 标准安装 窄安装 屏幕中心点 (mm) 机型名称 KD-85X90xxH KM-85X90xxH 1899 1089 FW-85BZ40H KD-75X90xxH 1674 KM-75X90xxH FW-75BZ40H 1674 KD-65X90xxH KM-65X90xxH 1450 FW-65BZ40H KD-55X90xxH KM-55X90xxH 1231 FW-55BZ40H 注意 ...
  • Page 28 选择挂壁式安装样式。有如下⼏ 选择 2-a 时，使用螺钉（PSW 4x10） 将底座转接器  安装 种可供选择。 2-a 标准安装 到底座（20） 上。 2-b 窄安装   请参阅步骤 1 中的表格。   警告    选择 2-b 时，背后端子的使用受到限制。      决定各螺钉的位置以安装底座 (20) 。 参见第 19 页的规格。 底座转接器安装位置请参阅下 选择 2-a 时，请使用底座转接器  的各孔 表。若选择...
  • Page 29 在标记上钻定位孔。 使用适当的螺丝（未提供）将底 座 (20)  安装在墙壁上。 确保墙壁上钻孔的位置足够牢固，能支撑至 少电视机或 LCD 显示器四倍的重量。 注意 有立柱的干砌墙  使用四个或更多个 8 mm 直径或相当规格的螺丝（不提 供）。  使用水平仪检查底座 (20)  是否水平。  将四个螺钉固定在已经和底座（20） 相连的底座转接器  各孔中（仅 2-a）。 75 mm 5.5 mm   立柱或钢筋混凝土 注意  必须使用直径 5.5 mm 的钻头钻定位孔，且深度须达 75 mm。...

  • Page 30: 准备安装电视机或 Lcd 显示器

    {15 kgf·cm} 注意  在安装螺栓至电视机或 LCD 显示器时，务必拧紧挂壁螺 (1000) 栓。 安装挂壁螺栓时只能用平头螺丝刀。使用其他工具可能 (300) 导致挂壁螺栓扭矩过大并损坏电视机或 LCD 显示器。 请安装挂壁式支架的附件。请参 屏幕中心点 遮蔽胶带 阅第 6 页“检查零件”中 (mm) 的“SU-WL450 随附部件”来检查 附件。 机型名称 KD-85X90xxH 注意  使用螺丝将附件固定牢固。 KM-85X90xxH 1899  当使用电动螺丝起子时，请将扭矩设定为约 1.5 N·m FW-85BZ40H {15 kgf·cm}。 KD-75X90xxH 标准安装 (2-a)

  • Page 31: Kd-65X90Xxh / 55X90Xxh Km-65X90Xxh / 55X90Xxh Fw-65Bz40H / 55Bz40H

     在安装螺栓至电视机或 LCD 显示器时，务必拧紧挂壁螺 栓。 安装挂壁螺栓时只能用平头螺丝刀。使用其他工具可能 导致挂壁螺栓扭矩过大并损坏电视机或 LCD 显示器。  重复上一步骤，拆下台式底座的另一侧。 请安装挂壁式支架的附件。请参 注意 阅第 6 页“检查零件”中  拆卸台式底座需要三个或三个人以上。 的“SU-WL450 随附部件”来检查  从电视机或 LCD 显示器上拆下台式底座时请小心不要用 力过度，因为可能导致电视机或 LCD 显示器掉落，造成 附件。 人身伤害或电视机或 LCD 显示器损坏。  操作台式底座时应务必小心，以免损坏电视机或 LCD 显 注意 示器。  使用螺丝将附件固定牢固。  当使用电动螺丝起子时，请将扭矩设定为约 1.5 N·m {15 kgf·cm}。...
  • Page 32 标准安装 (2-a) 请从电视机或 LCD 显示器上拆卸 台式底座。 滑轮   一次拆下台式底座的一侧。请双手握紧台 螺丝 式底座，同时其他人抬起电视机或 LCD 显 (+PSW 6 x 20)  示器。 螺丝 (+PSW 6 x 50)  皮带  垫片 (60 mm)  窄安装 (2-b) 滑轮  螺丝 (+PSW 6 x 20)  垫片...

  • Page 33: 在墙壁上安装电视机或 Lcd 显示器

    注意 在墙壁上安装电视机或 LCD 显  请双手握紧电视机或 LCD 显示器，确保皮带  和电视 机或 LCD 显示器底部与遮蔽胶带对齐。 示器  需要三个人共同搬运电视机或 LCD 显示器，一个人站在 电视机或 LCD 显示器前方指导另外两人调整位置。 KD-85X90xxH / 75X90xxH KM-85X90xxH / 75X90xxH FW-85BZ40H / 75BZ40H 警告  搬运本电视机或 LCD 显示器时，请确保由两个或两个以 上（75 英寸及以上机型需要三个或三个以上）的人员握 紧电视机或 LCD 显示器。 ...
  • Page 34       − 15 (CS) −...

  • Page 35: Kd-65X90Xxh / 55X90Xxh Km-65X90Xxh / 55X90Xxh Fw-65Bz40H / 55Bz40H

    避免电视机或 LCD 显示器的底部 抬起电视机或 LCD 显示器。  至于滑轮  在底座或底座转接器上应悬 移动。 挂的位置，请参阅第 9 页“将挂壁式  收紧皮带  松弛的绳索，然后紧固安装 支架安装至墙壁”步骤 3 中的表格。 在墙壁上。  握紧本电视机或 LCD 显示器时，请确保电 视机或 LCD 显示器的背面紧贴底座或底座 转接器。     请使用 5 mm 直径或相当规格的螺丝（不 提供）。 注意  尝试将电视机或 LCD 显示器的底部稍稍向自己前倾，确 保电视机或...
  • Page 36       − 17 (CS) −...
  • Page 37 避免电视机或 LCD 显示器的底部 移动。  收紧皮带  松弛的绳索，然后紧固安装 在墙壁上。    请使用 5 mm 直径或相当规格的螺丝（不 提供）。 注意  尝试将电视机或 LCD 显示器的底部稍稍向自己前倾，确 保电视机或 LCD 显示器不会向前移动。如果有松动，则 未正确固定，应再次紧固皮带  。 − 18 (CS) −...

  • Page 38: 确认安装完成

    确认安装完成 规格 请检查下列事项。  将滑轮  牢牢地挂在底座或底座转接器上。  导线和电缆未被扭曲或夹住。  已紧固皮带 。 警告  电源线等布置不当可能会因短路而引起火灾或触电。请务必 确认安装工作已完成，以保证安全。 其他信息 尺寸: （约） [mm] : 400 取下电视机或 LCD 显示器时，请按照之前安装 : 300 步骤的相反顺序操作。 : 200 : 100 : 80 : 480 : 100 h1 : 20 (情况 2-b) h2 : 60 (情况...
  • Page 39 KD-85X90xxH / 75X90xxH / 65X90xxH / 55X90xxH KM-85X90xxH / 75X90xxH / 65X90xxH / 55X90xxH FW-85BZ40H / 75BZ40H / 65BZ40H / 55BZ40H * 在實際的型號名稱中，“xx”指的是每種型號特有的數字和/或字元。 致用戶 為保護產品和安全理由，Sony 強烈建議安裝您的電視機或 LCD 顯示器的任務由 Sony 經銷商或授權承 包商進行。請勿試圖自行安裝。 致 Sony 經銷商和承包商 請在安裝、定期維修和檢查本產品時特別注意安全。 安裝本產品，尤其是在確定牆壁強度是否能夠支撐電視機或 LCD 顯示器重量方面，需要足 夠的專業知識。將本產品安裝於牆上的工作務必要委託 Sony 經銷商或經過授權的承包商進...
  • Page 40 不當，或安裝任何非指定產品而造成的任 四倍於電視機或 LCD 顯示器的重量。 財產損失。 何損害或受傷，Sony概不負責。您的法定 (有關您電視機或 LCD 顯示器的重量，請參 權利（若有）不受影響。 考電視機或 LCD 顯示器的參考指南。)  務必將未使用的零件存放在安全的地方，以  如果牆壁上安裝的壁掛式支架不夠牢固，則 備將來使用。 裝置可能會掉落，並造成傷害或財產損失。 請將零件遠離兒童。 致 Sony 經銷商 請務必將搬動或拆卸電視機 清潔或維修過程中，請勿對 安裝本產品需要足夠的專業技術。請務必 或 LCD 顯示器的工作委由 詳讀本說明書，以確保安裝本產品時之安 產品施加過大的力量。 全。Sony 對因錯誤操作或不當安裝所造成 經授權的承包商進行。 的任何損壞或傷害，概不承擔責任。請在 請勿在電視機或 LCD 顯示器頂部施加過大的力 安裝後將本手冊交給用戶。 如果由未經授權的承包商搬動或拆卸電視機或...
  • Page 41 請勿將電視機或 LCD 顯示 請務必按照本使用說明書中 器安裝在冷氣機的上方或下 介紹的步驟，正確安裝支 方。 架。 如果電視機或 LCD 顯示器長期暴露於冷氣機的 如果有螺絲鬆動或掉落，電視機或 LCD 顯示器 漏水或氣流中，可能造成火災、電擊或電視機 可能會掉落，並造成人員的受傷或損壞電視機 或 LCD 顯示器故障。 或 LCD 顯示器。 請務必依照本說明書中的指 請務必在指定的位置上，將 示，牢固地將壁掛式支架安 螺絲安全地鎖緊。 裝於牆上。 否則，電視機或 LCD 顯示器可能會掉落，造成 人員的受傷或損壞電視機或 LCD 顯示器。 如果有螺絲鬆動或掉落，壁掛式支架可能會掉 落，造成傷害或財產損失。針對不同牆壁材 安裝的過程中，請務必小心 料，請務必使用正確的螺絲，並使用四個或更 不要讓電視機或 LCD 顯示 多個直徑...
  • Page 42 安裝前 首先檢查要安裝電視機或 LCD 顯示器的牆面類型。 牆面的材質為何？ 有立柱的乾砌牆 實心混凝土或混凝土磚 注意事項 注意事項  乾砌牆的最大厚度：  直接安裝壁掛式支架在實心混凝土牆上。  確保實心混凝土牆的厚度至少為 203 毫米。 16 毫米。  確保內部木立柱尺寸至少為 51 x 102 毫米或  確保每塊混凝土磚的尺寸至少為 一般通用尺寸至少為 38 x 89 毫米。 203 x 203 x 406 毫米。 − 5 (CT) −...
  • Page 43 目錄 檢查零件 牆面的材質為何？......5 SU-WL450 隨附組件  確認零件是否完整。 準備安裝......... 6  底座（20）(1)  滑輪（2） 檢查零件......... 6 將壁掛式支架安裝至牆壁....8 準備安裝電視機或 LCD 顯示器..... 11  PSW 6x20 (4)  墊⽚（20）（2） KD-85X90xxH / 75X90xxH KM-85X90xxH / 75X90xxH FW-85BZ40H / 75BZ40H .......11 KD-65X90xxH / 55X90xxH KM-65X90xxH / 55X90xxH ...
  • Page 44 所需工具 5.5 毫米 10 毫米 1.5 N·m 1.5 N·m {15 kgf·cm} {15 kgf·cm} 8 毫米 x 60 毫米 5 毫米 *1 僅用於有立柱的乾砌牆 *2 僅用於實心混凝土或混凝土磚 *3 視型號而定 *4 僅用於 75 吋以上的電視機或 LCD 顯示器 − 7 (CT) −...
  • Page 45 將壁掛式支架安裝至牆壁 確定安裝位置。 確保牆壁有足夠的空間予電視機或 LCD 顯示器以及能支撐至少電視機或 LCD 顯示器四倍的重量。 有關將電視機或 LCD 顯示器安裝至牆壁，請參閱下表。有關電視機或 LCD 顯示器的重量，請參閱電 視機或 LCD 顯示器的參考指南。 標準安裝 簡易安裝 螢幕中心點 (毫米) 型號名稱 KD-85X90xxH KM-85X90xxH 1899 1089 FW-85BZ40H KD-75X90xxH 1674 KM-75X90xxH FW-75BZ40H 1674 KD-65X90xxH KM-65X90xxH 1450 FW-65BZ40H KD-55X90xxH KM-55X90xxH 1231 FW-55BZ40H 註  表中數字可能因安裝方式而稍有不同。 ...
  • Page 46 選擇壁掛式安裝樣式。有如下幾 選擇 2-a 時，使用螺絲（PSW 4x10） 將底座轉接器  安裝 種可供選擇。 到底座 (20)  上。 2-a 標準安裝 2-b 簡易安裝   請參閱步驟 1 的表格。   警告    選擇 2-b 時，背後端子的使用受到限制。      確定安裝底座 (20)  的螺絲位 置。...
  • Page 47 在標記上鑽定位孔。 使用尺寸適合的螺絲（不提供） 將底座 (20)  安裝至墻上 確保牆壁上鑽孔的位置足夠牢固，能支撐至 。 少電視機或 LCD 顯示器四倍的重量。 註 有立柱的乾砌牆  使用四個或更多個直徑 8 毫米或相等規格的螺絲（不提 供）。  用水平儀檢查底座 (20)  是否水平。  將四顆螺絲固定在已經和底座（20） 相連的底座轉接器  各孔中（僅 2-a）。 75 毫米 5.5 毫米   立柱或加固構造 註  必須使用直徑 5.5 毫米的鑽頭鑽定位孔，且深度須達 75 毫米。...
  • Page 48 註  將其連接到電視機或 LCD 顯示器時，確保緊固掛壁安裝 (300) 連接件。 僅使用平頭螺絲批安裝掛壁安裝連接件。使用其他工具 會造成掛壁安裝連接件扭矩過大和損壞電視機或 LCD 顯 螢幕中心點 示器。 封口膠帶 安裝壁掛式支架的附件組件。請 (毫米) 參閱第 6 ⾴“檢查零件”中 型號名稱 的“SU-WL450 隨附組件”，檢查 KD-85X90xxH 附件組件。 KM-85X90xxH 1899 FW-85BZ40H 註  使用螺絲牢固緊固附件組件。 KD-75X90xxH  使用電動螺絲批時，請將扭力設定設為約 1.5 N·m KM-75X90xxH 1674 {15 kgf·cm}。 FW-75BZ40H...
  • Page 49 從電視機或 LCD 顯示器拆卸桌面 標準安裝 (2-a) 底座。 滑輪   一次拆下桌面底座的一側。當其他人抬起 螺絲 電視機或 LCD 顯示器時，用雙手牢牢抓握 (+PSW 6 x 20)  住桌面底座。 螺絲 (+PSW 6 x 50)  ⽪帶  墊⽚ (60 毫米)  簡易安裝 (2-b) 滑輪  螺絲 (+PSW 6 x 20)  墊⽚...
  • Page 50 安裝壁掛式支架的附件組件。請 KD-65X90xxH / 55X90xxH 參閱第 6 ⾴“檢查零件”中 KM-65X90xxH / 55X90xxH 的“SU-WL450 隨附組件”，檢查 FW-65BZ40H / 55BZ40H 附件組件。 註  使用螺絲牢固緊固附件組件。 從電視機或 LCD 顯示器背面卸下  使用電動螺絲批時，請將扭力設定設為約 1.5 N·m 螺絲。 {15 kgf·cm}。 標準安裝 (2-a) 滑輪  螺絲 (+PSW 6 x 20)  註...
  • Page 51 從電視機或 LCD 顯示器拆卸桌面 將電視機或 LCD 顯示器安裝至 底座。 牆上  一次拆下桌面底座的一側。當其他人抬起 電視機或 LCD 顯示器時，用雙手牢牢抓握 住桌面底座。 KD-85X90xxH / 75X90xxH KM-85X90xxH / 75X90xxH FW-85BZ40H / 75BZ40H 警告  搬運電視機或 LCD 顯示器時，確保由兩人或更多人（75 吋及以上電視機或 LCD 顯示器需要三人或更多人）抓握 住電視機或 LCD 顯示器。  重複上一步並拆下桌面底座的另一側。 註  需要三人或更多人拆卸桌面底座。  從電視機或 LCD 顯示器拆卸桌面底座時，小心不要過度 抬起電視機或...
  • Page 52 註  用雙手牢牢抓握住電視機或 LCD 顯示器，確保⽪帶  和電視機或 LCD 顯示器底部與封口膠帶對齊。  由三個人搬運電視機或 LCD 顯示器，在電視機或 LCD 顯示器前面的人引導其他人調整位置。  將電視機或 LCD 顯示器安裝到牆上時要特別小心，尤其 是從下方支撐電視機或 LCD 顯示器的人，因為電視機或 LCD 顯示器可能會掉落，從而造成嚴重的人身傷害甚至 死亡。   將電視機或 LCD 顯示器安裝到底 座或底座轉接器上。  輕輕向下滑動電視機或 LCD 顯示器，將連 接在電視機或 LCD 顯示器背面的滑輪  懸掛在底座或底座轉接器上，確保確認孔 的形狀。...
  • Page 53       − 16 (CT) −...
  • Page 54 避免電視機或 LCD 顯示器的底部 抬起電視機或 LCD 顯示器。  有關在底座或底座轉接器上懸掛滑輪  移動。 的位置，請參閱第 9 ⾴“將壁掛式支  收起過長的⽪帶 ，牢固地安裝至牆上。 架安裝至牆壁”的步驟 3 之表格。  抓握住電視機或 LCD 顯示器時，確保電視 機或 LCD 顯示器背面接觸底座或底座轉接 器。     請使用 5 毫米直徑或相等規格的螺絲（不 提供）。 註  嘗試朝身體方向輕拉電視機或 LCD 顯示器的底部，確保 其不會再向前移動。如果會移動，表示未正確固定，應...
  • Page 55       − 18 (CT) −...
  • Page 56 避免電視機或 LCD 顯示器的底部 規格 移動。  收起過長的⽪帶 ，牢固地安裝至牆上。   尺寸: （大約）[毫米] : 400  請使用 5 毫米直徑或相等規格的螺絲（不 : 300 提供）。 : 200 : 100 註 : 80  嘗試朝身體方向輕拉電視機或 LCD 顯示器的底部，確保 : 480 其不會再向前移動。如果會移動，表示未正確固定，應 重新牢牢固定⽪帶 。 : 100 h1 : 20 (2-b 情況時) 確認安裝完成...
  • Page 57 Với khách hàng Để bảo vệ sản phẩm và vì lý do an toàn, Sony khuyến cáo rằng việc lắp đặt TV hoặc Màn hình LCD phải do đại lý Sony hoặc các đại lý được ủy quyền của Sony tiến hành. Không nên cố tự lắp đặt sản phẩm.
  • Page 58 Màn hình LCD. Không tác động lực quá mạnh lên phía trên Các sản phẩm của Sony được thiết kế với lưu của TV hoặc Màn hình LCD. Nếu bạn làm như Không tháo vít v.v... sau ý...
  • Page 59 TV hoặc Màn hình LCD Các hướng dẫn sau đây chỉ dành cho các đại lý của Sony. Đảm bảo đọc các lưu ý về có thể bị rơi và gây ra an toàn được mô tả phía trên và đặc biệt thương tích cho người...
  • Page 60 Trước khi bắt đầu Trước tiên, hãy kiểm tra loại tường sẽ lắp TV hoặc Màn hình LCD. Tường của bạn xây bằng gì? Tường thạch cao có các khung thanh đứng Bê tông cứng hoặc khối bê tông Cảnh báo Cảnh báo ...
  • Page 61 Mục lục Kiểm tra các bộ phận Được cung cấp cùng với SU-WL450 Tường của bạn xây bằng gì? ......5  Xác minh rằng tất cả các bộ phận được bao Chuẩn bị lắp đặt ..........6 gồm. Kiểm tra các bộ phận.........6 ...
  • Page 62 Dụng cụ cần có 5,5 mm 10 mm 1,5 N·m 1,5 N·m {15 kgf·cm} {15 kgf·cm} 8 mm x 60 mm 5 mm *1 Chỉ dành cho tường thạch cao có các khung thanh đứng *2 Chỉ dành cho bê tông cứng hoặc khối bê tông *3 Tùy thuộc vào model *4 Chỉ...

  • Page 63: Lắp Giá Đỡ Treo Tường Lên Tường

    Lắp Giá đỡ treo tường lên tường Xác định vị trí lắp đặt. Đảm bảo tường có đủ không gian cho TV hoặc Màn hình LCD và có thể chịu được trọng lượng ít nhất bốn lần trọng lượng của TV hoặc Màn hình LCD. Tham khảo bảng sau khi lắp đặt TV hoặc Màn hình LCD trên tường.

  • Page 64: Lắp Lên Giá Treo Tường Chuẩn 2-B Gắn Tường Nhỏ Gọn

    Chọn kiểu lắp vào giá treo tường. Lắp Khớp nối chân đế  bằng Có thể lựa chọn như hiển thị bên cách sử dụng Vít (PSW 4x10)  dưới. cho Chân đế (20)  khi chọn 2-a Lắp lên giá treo tường chuẩn 2-a.
  • Page 65 Lắp Chân đế (20)  lên tường bằng vít phù hợp (không được  cung cấp). Lưu ý  Sử dụng bốn vít trở lên có đường kính 8 mm hoặc tương đương (không được cung cấp).  Sử dụng thước thủy nivô để kiểm tra xem Chân đế (20)  có...

  • Page 66: Chuẩn Bị Lắp Đặt Tv Hoặc Màn Hình Lcd

    Kiểm tra các chi tiết Đồ gá bằng cách tham khảo Tâm điểm màn hình Băng bảo vệ bề mặt phần “Được cung cấp cùng với (mm) SU-WL450” trong mục “Kiểm tra các bộ phận” ở trang 6. Tên sản phẩm Lưu ý KD-85X90xxH ...
  • Page 67 Tháo Bệ để bàn ra khỏi TV hoặc Lắp lên giá treo tường chuẩn (2-a) Màn hình LCD. Puli   Tháo từng bên của Bệ để bàn. Giữ Bệ để Vít bàn chắc chắn bằng cả hai tay trong khi (+PSW 6 x 20) ...
  • Page 68 Lắp chi tiết Đồ gá cho Giá đỡ treo tường. Kiểm tra các chi tiết Đồ gá bằng cách tham khảo phần “Được cung cấp cùng với SU-WL450” trong mục “Kiểm tra các bộ phận” ở trang 6. − 13 (VN) −...

  • Page 69: Lắp Đặt Tv Hoặc Màn Hình Lcd Lên Tường

    Tháo Bệ để bàn ra khỏi TV hoặc Lắp đặt TV hoặc Màn hình Màn hình LCD. LCD lên tường  Tháo từng bên của Bệ để bàn. Giữ Bệ để bàn chắc chắn bằng cả hai tay trong khi người còn lại nâng TV hoặc Màn hình KD-85X90xxH / 75X90xxH LCD lên.
  • Page 70 Lắp đặt TV hoặc Màn hình LCD Lưu ý  Giữ chắc TV hoặc Màn hình LCD bằng cả hai tay và lên Chân đế hoặc Khớp nối chân đảm bảo rằng Đai truyền  và phía dưới TV hoặc Màn đế.
  • Page 71       − 16 (VN) −...
  • Page 72 Không để đáy của TV hoặc Màn Nâng TV hoặc Màn hình LCD hình LCD trượt. lên.  Kéo căng đoạn chùng của Đai truyền   Để biết vị trí treo trên Chân đế hoặc Khớp nối chân đế của các Puli , hãy tham và...
  • Page 73       − 18 (VN) −...

  • Page 74: Thông Tin Khác

    Không để đáy của TV hoặc Màn Xác nhận hoàn thành việc lắp hình LCD trượt. đặt  Kéo căng đoạn chùng của Đai truyền  Kiểm tra các điểm sau. và gắn chặt đai vào tường.  Các Puli  được treo chắc chắn lên Chân đế hoặc Khớp nối chân đế.

  • Page 75: Thông Số Kỹ Thuật

    Thông số kỹ thuật Kích thước: (Xấp xỉ) [mm] a : 400 b : 300 : 200 d : 100 e : 80 : 480 g : 100 h1 : 20 (trường hợp 2-b) h2 : 60 (trường hợp 2-a) Trọng lượng (chỉ...

  • Page 76: Modèles Pris En Charge

    LCD. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l’installation.
  • Page 77 Dans ce cas, le téléviseur ou moniteur LCD perpendiculaire au sol, l’appareil risque de à l’installation en toute sécurité. Sony ne pourrait tomber et provoquer des blessures tomber et de provoquer des blessures ou saurait être tenue responsable de tout ou des dommages matériels.

  • Page 78: Précautions

    Si vous Un incendie ou l’électrocution pourrait en Les instructions suivantes concernent les résulter. utilisez d’autres détaillants Sony uniquement. Lisez attentivement les consignes de sécurité éléments de fixation, le ci-dessus et accordez une attention particulière à la sécurité lors de téléviseur ou moniteur...

  • Page 79: Avant De Commencer

    Avant de commencer Vérifiez d’abord le type de cloison où vous allez installer le téléviseur ou moniteur LCD. De quoi est faite votre cloison ? Cloison sèche avec montants Béton plein ou bloc de béton Précautions Précautions  Épaisseur maximale du mur sec : ...

  • Page 80: Préparation De L'installation

    Table des matières Vérification des pièces Fournies avec le SU-WL450 De quoi est faite votre cloison ? ...... 5  Vérifiez que vous disposez de toutes les Préparation de l’installation ......6 pièces. Vérification des pièces ........6  Base (20) (1) ...

  • Page 81: Outils Nécessaires

    Outils nécessaires 5,5 mm 10 mm 1,5 N·m 1,5 N·m {15 kgf·cm} {15 kgf·cm} 8 mm x 60 mm 5 mm *1 Uniquement pour une cloison sèche avec montants *2 Uniquement pour du béton plein ou un bloc de béton *3 Selon les modèles *4 Uniquement pour le téléviseur ou moniteur LCD 75”...

  • Page 82: Installation Du Support De Fixation Murale Au Mur

    Installation du support de fixation murale au mur Choisissez l’emplacement d’installation. Assurez-vous que le mur dispose d’un espace suffisant pour le téléviseur ou moniteur LCD et qu’il peut supporter un poids équivalent à au moins quatre fois celui du téléviseur ou moniteur LCD.

  • Page 83: Sélectionnez Le Style De Fixation

    Sélectionnez le style de fixation Montez l’adaptateur de base  murale. Il est possible de avec les vis (PSW 4x10)  sur la sélectionner la distance entre base (20)  lors de la sélection l’arrière du téléviseur ou de 2-a. moniteur LCD et le mur comme ...
  • Page 84 Percez des trous de guidage sur Installez la base (20)  sur le les repères. mur avec des vis adaptées (non Assurez-vous que l'emplacement sur le fournies). mur où vous souhaitez percer les trous est suffisamment solide pour supporter un Remarque poids équivalent à...

  • Page 85: Préparation À L'installation Du Téléviseur Ou Moniteur Lcd

    Support de fixation murale. (mm) Vérifiez les pièces de fixation en vous reportant à la section Nom du modèle « Fournies avec le SU-WL450 » sous « Vérification des pièces » à KD-85X90xxH KM-85X90xxH 1 899 la page 6.
  • Page 86 Détachez le support de table du Montage standard (2-a) téléviseur ou moniteur LCD. Poulie   Retirez un côté du support de table à la fois. Tenez fermement le support de (+PSW 6 x 20)  table à deux mains pendant que les autres personnes soulèvent le téléviseur ou moniteur LCD.

  • Page 87: Kd-65X90Xxh / 55X90Xxh Km-65X90Xxh / 55X90Xxh Fw-65Bz40H / 55Bz40H

    KM-65X90xxH / 55X90xxH Vérifiez les pièces de fixation en FW-65BZ40H / 55BZ40H vous reportant à la section « Fournies avec le SU-WL450 » sous « Vérification des pièces » à Retirez les vis à l’arrière du la page 6. téléviseur ou moniteur LCD.

  • Page 88: Fw-85Bz40H / 75Bz40H

    Détachez le support de table du Installation du téléviseur ou téléviseur ou moniteur LCD. moniteur LCD au mur  Retirez un côté du support de table à la fois. Tenez fermement le support de table à deux mains pendant que les KD-85X90xxH / 75X90xxH autres personnes soulèvent le téléviseur ou moniteur LCD.
  • Page 89 Installez le téléviseur ou Remarque  Saisissez solidement le téléviseur ou moniteur LCD moniteur LCD sur la base ou avec les deux mains et veillez à ce que la courroie  l’adaptateur de base. et le bas du téléviseur ou moniteur LCD s’alignent avec le ruban de masquage.
  • Page 90       − 16 (FR) −...

  • Page 91: Kd-65X90Xxh / 55X90Xxh

    Maintien en place du dessous Soulevez le téléviseur ou du téléviseur ou moniteur LCD. moniteur LCD.  Supprimez le jeu de la courroie  et  Pour connaître l’emplacement des poulies  sur le crochet au niveau de la attachez-la solidement au mur. base ou de l’adaptateur de base, reportez-vous au tableau de l’étape 3 de la section «...
  • Page 92       − 18 (FR) −...
  • Page 93 Maintien en place du dessous du téléviseur ou moniteur LCD.  Supprimez le jeu de la courroie  et attachez-la solidement au mur.    Utilisez une vis de 5 mm de diamètre ou équivalente (non fournie). Remarque  Essayez de tirer légèrement le dessous du téléviseur ou moniteur LCD vers vous pour vous assurer qu’il n’avance pas.

  • Page 94: Vérification De L'achèvement De L'installation

    Vérification de l’achèvement Spécifications de l’installation Vérifiez les points suivants.  Les poulies  sont solidement accrochées à la base ou à l’adaptateur de base.  Le cordon et le câble ne sont pas tordus ou coincés.  La courroie  est bien tendue. AVERTISSEMENT ...
  • Page 95 * В актуальных именах моделей знак “xx” обозначает числа и/или символы, характерные для каждой модели. К сведению покупателей Для обеспечения сохранности изделия и из соображений безопасности компания Sony настоятельно рекомендует привлекать для установки телевизора или ЖК Монитора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку...
  • Page 96 кpонштeйн кaкоe-либо Для выполнeния ycтaновки обязaтeльно бeзопacной ycтaновки ycтpойcтвa дpyгоe обоpyдовaниe, обpaтитecь к лицeнзиpовaнным обязaтeльно внимaтeльно пpочтитe нacтоящee pyководcтво. Sony нe нeceт подpядчикaм. кpомe yкaзaнного.  Телевизор или ЖК Монитор можeт отвeтcтвeнноcти в cлyчae yпacть и cтaть пpичиной полyчeния повpeждeния или полyчeния тpaвм в...

  • Page 97: Меры Предосторожности

    телевизора или ЖК Монитора. Это может ПРЕДУПРЕЖДЕНИЕ привести к травме. yпacть и cтaть пpичиной тpaвм. Cлeдyющиe инcтpyкции пpeднaзнaчeны только для дилepов Sony. Oбязaтeльно пpочтитe пpaвилa тexники бeзопacноcти и cоблюдaйтe оcобыe мepы пpeдоcтоpожноcти во вpeмя ycтaновки, обcлyживaния и пpовepки дaнного издeлия. − 4 (RU) −...
  • Page 98 Уcтaнaвливaйтe телевизор или ЖК Монитор нa cтeнe только в том cлyчae, ecли онa плоcкaя и pacположeнa под пpямым yглом к полy. B пpотивном cлyчae телевизор или ЖК Монитор можeт yпacть и cтaть пpичиной тpaвм. Поcлe нaдлeжaщeй ycтaновки телевизора или ЖК Монитора обecпeчьтe бeзопacноe pacположeниe кaбeлeй.

  • Page 99: Перед Началом Работы

    Перед началом работы Прежде всего проверьте тип стены, на которую устанавливается телевизор или ЖК Монитор. Каков материал стены? Стена из гипсокартона со стойками Монолитная бетонная конструкция или бетонный блок Меры предосторожности  Максимальная толщина сухой стены: Меры предосторожности 16 мм. ...

  • Page 100: Подготовка К Установке

    Содержание Проверка комплектации Каков материал стены? ......... 6 Прилагается к SU-WL450  Проверьте комплектность товара. Подготовка к установке ........7  Основание (20)  Шкив (2) Проверка комплектации ........7 Монтаж кронштейна для настенной установки на стену ......... 9 Подготовка к установке телевизора или...

  • Page 101: Необходимые Инструменты

    Необходимые инструменты 5,5 мм 10 мм 1,5 Н·м 1,5 Н·м {15 кгс·см} {15 кгс·см} 8 мм x 60 мм 5 мм *1 Только для гипсокартона с дюбелями *2 Только для полнотелого бетона или бетонных блоков *3 В зависимости от модели *4 Только...

  • Page 102: Монтаж Кронштейна Для Настенной Установки На Стену

    Монтаж кронштейна для настенной установки на стену Определите местоположение для установки. Убедитесь, что на стене, на которую будет устанавливаться телевизор или ЖК Монитор, имеется достаточно пространства для телевизора или ЖК Монитора и что эта стена способна выдержать вес, по крайней мере, в четыре раза превышающий вес устанавливаемого...
  • Page 103 Примечание  Рисунки в таблице могут немного отличаться в зависимости от установки.  При установке телевизора или ЖК Монитора на стену верхняя часть телевизора или ЖК Монитора слегка наклоняется вперед.  Рекомендуется проверить расположение телевизора или ЖК Монитора с места просмотра. −...
  • Page 104 Выберите способ настенной Прикрепите адаптер основания  с помощью установки. Расстояние от винта (PSW 4x10)  к задней панели монитора до основанию (20)  при выборе стены можно выбрать, как показано ниже. пункта 2-a. 2-a Стандартное крепление   2-b Компактная установка ...
  • Page 105 Монолитная бетонная конструкция или бетонный блок  75 мм 10 мм Просверлите опорные отверстия по нанесенным меткам. Убедитесь, что на место на стене, где будут просверлены отверстия, обладает достаточной прочностью, чтобы выдержать вес, по крайней мере, в четыре раза превышающий вес устанавливаемого...

  • Page 106: Kd-85X90Xxh / 75X90Xxh Km-85X90Xxh / 75X90Xxh Fw-85Bz40H / 75Bz40H

    Извлеките винты из задней Подготовка к установке панели телевизора или ЖК телевизора или ЖК Монитора. Монитора Перед установкой телевизора или ЖК Монитора на стену обязательно подсоедините настольную подставку (см. руководство по установке). Примечание  Храните извлеченные винты и неиспользуемые детали в надежном недоступном для детей месте. Прикрепите...
  • Page 107 установки. Проверьте наличие ЖК Монитора. комплектующих в  Извлекайте стороны настольной подставки поочередно. Крепко соответствии с пунктом удерживайте настольную подставку “Прилагается к SU-WL450” в двумя руками, пока другие разделе “Проверка приподнимают телевизор или ЖК комплектации” на странице Монитор. Примечание  Плотно закрепите крепежные детали с помощью...

  • Page 108: Kd-65X90Xxh / 55X90Xxh Km-65X90Xxh / 55X90Xxh Fw-65Bz40H / 55Bz40H

    KD-65X90xxH / 55X90xxH кронштейна для настенной KM-65X90xxH / 55X90xxH установки. Проверьте наличие FW-65BZ40H / 55BZ40H комплектующих в соответствии с пунктом “Прилагается к SU-WL450” в Извлеките винты из задней разделе “Проверка панели телевизора или ЖК комплектации” на странице Монитора. Примечание  Плотно закрепите крепежные детали с помощью...

  • Page 109: Установка Телевизора Или Жк Монитора На Стену

    Отсоедините настольную Установка телевизора или подставку от телевизора или ЖК Монитора на стену ЖК Монитора.  Извлекайте стороны настольной подставки поочередно. Крепко KD-85X90xxH / 75X90xxH удерживайте настольную подставку KM-85X90xxH / 75X90xxH двумя руками, пока другие приподнимают телевизор или ЖК FW-85BZ40H / 75BZ40H Монитор.
  • Page 110  Медленно уберите обе руки и  Перенос телевизора или ЖК Монитора должен осуществляться тремя людьми: человек, который убедитесь, что телевизор или ЖК находится спереди телевизора или ЖК Монитора, Монитор надежно установлен. должен направлять остальных людей для установки телевизора или ЖК Монитора в надлежащее...
  • Page 111       − 18 (RU) −...

  • Page 112: Kd-65X90Xxh / 55X90Xxh Km-65X90Xxh / 55X90Xxh

    Предотвращение смещения Поднимите телевизор или ЖК нижней части телевизора или Монитор. ЖК Монитора.  Сведения о расположении шкивов  для установки их на основание или  Устраните слабину лента  и надежно адаптер основания см. в таблице в прикрепите его к стене. шаге...
  • Page 113       − 20 (RU) −...
  • Page 114 Предотвращение смещения нижней части телевизора или ЖК Монитора.  Устраните слабину лента  и надежно прикрепите его к стене.    Используйте винт диаметром 5 мм или его эквивалент (не прилагается). Примечание  Слегка потяните нижнюю часть телевизора или ЖК...

  • Page 115: Проверка Выполнения Установки

    Проверка выполнения Технические установки характеристики Проверьте следующие пункты.  Шкивы  надежно навешены на основание или адаптер основания.  Шнур и кабель не перекручены и не защемлены.  Лента  надежно прикреплен без слабины. ПРЕДУПРЕЖДЕНИЕ  Неправильное расположение сетевого кабеля и т.д. может...
  • Page 116 นํ ้ า หนั ก ของที ว ี ห รื อ จอ LCD ควรให้ ต ั ว แทนจํ า หน่ า ยหรื อ ผู ้ ต ิ ด ตั ้ ง ที ่ ไ ด้ ร ั บ อนุ ญ าตจาก Sony ให้ เ ป็ น ผู ้ ต ิ ด ตั ้ ง ผลิ ต ภั ณ ฑ์ น ี ้ เ ข้ า กั บ ผนั ง และใส่ ใ จในความปลอดภั ย ระหว่ า งการติ ด ตั ้ ง อย่ า งเพี ย งพอ Sony จะไม่ ร ั บ ผิ ด ชอบต่ อ ความเสี ย หายหรื อ การบาดเจ็ บ ที ่...
  • Page 117 ห้ า มติ ด ตั ้ ง อุ ป กรณ์ อ ื ่ น นอกเหนื อ ข้ อ ควรระวั ง ต่ อ ไปนี ้ เ ป็ น คํ า แนะนํ า สํ า หรั บ ตั ว แทนจํ า หน่ า ย Sony จากผลิ ต ภั ณ ฑ์ ท ี ่ ร ะบุ ไ ว้...
  • Page 118 อย่ า ติ ด ตั ้ ง อุ ป กรณ์ ย ึ ด ติ ด ผนั ง บน โปรดแน่ ใ จว่ า ได้ ป ระกอบอุ ป กรณ์ บริ เ วณผนั ง ที ่ ท ํ า ให้ ส ่ ว นมุ ม หรื อ ยึ...
  • Page 119 ก่ อ นเริ ่ ม ดํ า เนิ น การ อั น ดั บ แรกให้ ต รวจสอบประเภทของผนั ง ที ่ จ ะติ ด ตั ้ ง ที ว ี ห รื อ จอ LCD ผนั ง ของท่ า นทํ า จากอะไร ผนั...
  • Page 120 สารบั ญ ตรวจสอบชิ ้ น ส่ ว น ชิ ้ น ส่ ว นประกอบให้ ม าพร้ อ มกั บ SU-WL450 ผนั ง ของท่ า นทํ า จากอะไร ............5 ตรวจสอบว่ า ได้ ร ั บ ชิ ้ น ส่ ว นครบทั ้ ง หมด...
  • Page 121 เครื ่ อ งมื อ ที ่ จ ํ า เป็ น 5.5 มม. 10 มม. 1.5 N·m 1.5 N·m {15 kgf·cm} {15 kgf·cm} 8 มม. x 60 มม. 5 มม. *1 สํ า หรั บ ผนั ง ยิ ป ซั ่ มที ่ ม ี แ กนยึ ด เท่ า นั ้ น *2 สํ...
  • Page 122 การติ ด ตั ้ ง อุ ป กรณ์ ย ึ ด ติ ด ผนั ง เข้ า กั บ ผนั ง เลื อ กตํ า แหน่ ง สํ า หรั บ ติ ด ตั ้ ง ตรวจสอบให้ แ น่ ใ จว่ า ผนั ง มี พ ื ้ น ที ่ เ พี ย งพอสํ า หรั บ ที ว ี ห รื อ จอ LCD และสามารถรองรั บ นํ ้ า หนั ก ได้ อ ย่ า งน้ อ ย 4 เท่ า ของนํ ้ า หนั ก ที ว ี ห รื อ จอ ให้...
  • Page 123 เลื อ กรู ป แบบการยึ ด ติ ด กั บ ผนั ง สามารถเลื อ ก ประกอบอะแด็ ป เตอร์ ฐ านรอง เข้ า กั บ ฐาน  ได้ ต ามที ่ แ สดงอยู ่ ด ้ า นล่ า ง รอง (20) โดยใช้...
  • Page 124 เจาะรู น ํ า ร่ อ งบนเครื ่ อ งหมาย ติ ด ตั ้ ง ฐานรอง (20) บนกํ า แพงโดยใช้ ส กรู ท ี ่  เหมาะสม (ไม่ ใ ห้ ม าด้ ว ย) ตรวจสอบให้ แ น่ ใ จว่ า ตํ า แหน่ ง บนผนั ง ที ่ จ ะเจาะรู น ั ้ น แข็ ง แรง พอที...
  • Page 125 สอบชิ ้ น ส่ ว นยึ ด ติ ด โดยดู “ชิ ้ น ส่ ว นประกอบให้ จุ ด ตรงกลางของหน้ า จอ มาพร้ อ มกั บ SU-WL450” จากหั ว ข้ อ “ตรวจ เทปกระดาษกาวย่ น สอบชิ ้ น ส่ ว น” ในหน้ า 6 (มม.)
  • Page 126 ถอดแป ้ น รองแบบตั ้ ง โต๊ ะ ออกจากที ว ี ห รื อ จอ การติ ด ตั ้ ง แบบมาตรฐาน (2-a) พู ล เล่ ย ์  ถอดแแป ้ น รองแบบตั ้ ง โต๊ ะ ออกที ล ะข้ า ง จั บ แป ้ น รองแบบ •...
  • Page 127 สอบชิ ้ น ส่ ว นยึ ด ติ ด โดยดู “ชิ ้ น ส่ ว นประกอบให้ KM-65X90xxH / 55X90xxH มาพร้ อ มกั บ SU-WL450” จากหั ว ข้ อ “ตรวจ FW-65BZ40H / 55BZ40H สอบชิ ้ น ส่ ว น” ในหน้ า 6 หมายเหตุ...
  • Page 128 ถอดแป ้ น รองแบบตั ้ ง โต๊ ะ ออกจากที ว ี ห รื อ จอ ติ ด ตั ้ ง ที ว ี ห รื อ จอ LCD บนผนั ง ถอดแแป ้ น รองแบบตั ้ ง โต๊ ะ ออกที ล ะข้ า ง จั บ แป ้ น รองแบบ •...
  • Page 129 หมายเหตุ ติ ด ตั ้ ง ที ว ี ห รื อ จอ LCD เข้ า กั บ ฐานรองหรื อ อะ • จั บ ที ว ี ห รื อ จอ LCD ให้ แ น่ น โดยใช้ ท ั ้ ง สองมื อ แล้ ว ตรวจสอบสายรั ด  แด็...
  • Page 130       − 16 (TH) −...
  • Page 131 ป ้ อ งกั น ไม่ ใ ห้ ส ่ ว นล่ า งของที ว ี ห รื อ จอ LCD ยกที ว ี ห รื อ จอ LCD ขึ ้ น เคลื ่ อ นไหวได้ ดู ต ํ า แหน่ ง ของพู ล เล่ ย ์ ...
  • Page 132       − 18 (TH) −...
  • Page 133 ป ้ อ งกั น ไม่ ใ ห้ ส ่ ว นล่ า งของที ว ี ห รื อ จอ LCD เคลื ่ อ นไหวได้ ดึ ง สายรั ด ของสายรั ด  และผู ก เข้ า กั บ ผนั ง ให้ แ น่ น •...
  • Page 134 ตรวจสอบความเรี ย บร้ อ ยสํ า หรั บ การติ ด ข้ อ มู ล จํ า เพาะ ตั ้ ง ตรวจสอบหั ว ข้ อ ต่ อ ไปนี ้ ติ ด พู ล เล่ ย ์  เข้ า กั บ ฐานรองหรื อ อะแด็ ป เตอร์ ฐ านรองได้ •...
  • Page 135 Kepada Konsumen Untuk alasan perlindungan produk dan keselamatan, Sony sangat menganjurkan pemasangan TV atau Monitor LCD Anda dilakukan oleh dealer Sony atau kontraktor yang memiliki lisensi. Jangan mencoba untuk memasangnya sendiri. Kepada Dealer Sony dan Kontraktor Beri perhatian penuh pada keselamatan selama pemasangan, pemeliharaan rutin dan pemeriksaan produk ini.
  • Page 136 Monitor LCD ke kiri/  Jika dinding tempat memasang Braket pekerjaan pemasangan dengan aman. Penyangga Dinding tidak stabil, tidak rata, Sony tidak bertanggung jawab atas kanan, atas/bawah. atau tidak tegak lurus terhadap lantai, unit ganti rugi atau cedera yang disebabkan...
  • Page 137 Petunjuk berikut ini adalah hanya untuk dengan kuat pada atau kerusakan pada TV atau Monitor LCD. dealer Sony. Pastikan untuk membaca tindakan pencegahan keselamatan yang dinding dengan Pastikan untuk diuraikan di atas dan berikan perhatian...
  • Page 138 Setelah TV atau Monitor LCD dipasang dengan benar, kencangkan kabel-kabelnya dengan baik. Jika ada orang atau benda yang tersangkut pada kabel, cedera atau kerusakan pada TV atau Monitor LCD dapat terjadi. Jangan biarkan kabel listrik AC atau kabel penghubung terjepit. Jika kabel listrik AC atau kabel penghubung terjepit di antara unit dan dinding atau tertekuk atau terpuntir secara paksa,...
  • Page 139 Persiapan Pertama, periksa tipe dinding yang akan dipasang TV atau Monitor LCD. Terbuat dari apakah dinding Anda? Dinding gypsum dengan baut tanam Beton Padat atau Balok Beton Tindakan Pencegahan Tindakan Pencegahan  Ketebalan maksimum dinding gypsum:  Pasang Braket Penyangga Dinding 16 mm.
  • Page 140 Daftar Isi Memeriksa komponen Terbuat dari apakah dinding Anda? ....6 Disertakan dengan SU-WL450  Pastikan bahwa semua komponen sudah Menyiapkan pemasangan ........7 ada. Memeriksa komponen........7  Alas (20) (1)  Puli (2) Memasang Braket Penyangga Dinding ke dinding ............. 9 Mempersiapkan pemasangan TV atau Monitor LCD ............
  • Page 141 Peralatan yang Diperlukan 5,5 mm 10 mm 1,5 N·m 1,5 N·m {15 kgf·cm} {15 kgf·cm} 8 mm x 60 mm 5 mm *1 Khusus untuk dinding gypsum dengan baut tanam *2 Khusus untuk beton padat atau balok beton *3 Tergantung pada modelnya *4 Hanya untuk TV atau Monitor LCD di atas 75”...
  • Page 142 Memasang Braket Penyangga Dinding ke dinding Memutuskan lokasi pemasangan. Pastikan dinding memiliki ruang yang cukup untuk TV atau Monitor LCD dan mampu menyangga berat sebesar empat kali lipat berat TV atau Monitor LCD. Lihat tabel berikut untuk memasang TV atau Monitor LCD ke dinding. Lihat Panduan Referensi TV atau Monitor LCD Anda untuk berat TV atau Monitor LCD.
  • Page 143 Pilih cara pemasangan di Pasang Penyesuai Alas  Dinding. Gaya dapat dipilih dengan menggunakan Sekrup seperti ditunjukkan di bawah (PSW 4x10)  ke Alas (20)  ini. apabila memilih 2-a. 2-a Pemasangan standar   2-b Pemasangan ramping   Lihat tabel di langkah 1.
  • Page 144 Bor lubang pandu pada tanda. Pasang Alas (20)  di dinding Pastikan lokasi di dinding untuk mengebor menggunakan sekrup yang lubang cukup kuat untuk menopang berat sesuai (tidak disertakan). setidaknya empat kali lipat dari TV atau Monitor LCD. Catatan  Gunakan empat atau lebih sekrup berdiameter 8 mm Dinding gypsum dengan baut tanam atau setara (tidak disertakan).
  • Page 145 Tambahan Penyangga Dinding dan merusak TV atau Monitor LCD. Titik pusat layar Pasang komponen Pengait Isolasi kertas untuk Braket Penyangga (mm) Dinding. Periksa komponen Nama Model Pengait dengan melihat bagian "Disertakan dengan SU-WL450" KD-85X90xxH KM-85X90xxH 1.899 dalam "Memeriksa komponen" FW-85BZ40H di halaman 7. KD-75X90xxH Catatan KM-75X90xxH 1.674...
  • Page 146 Lepaskan Penyangga di Atas Pemasangan standar (2-a) Meja dari TV atau Monitor LCD. Puli   Lepaskan sisi Penyangga Di Atas Meja Sekrup satu per satu. Pegang dengan erat (+PSW 6 x 20)  Penyangga Di Atas Meja dengan kedua tangan sementara orang lain mengangkat TV atau Monitor LCD.

  • Page 147: Dinding

    KD-65X90xxH / 55X90xxH untuk Braket Penyangga KM-65X90xxH / 55X90xxH Dinding. Periksa komponen FW-65BZ40H / 55BZ40H Pengait dengan melihat bagian "Disertakan dengan SU-WL450" dalam "Memeriksa komponen" Lepaskan sekrup dari bagian di halaman 7. belakang TV atau Monitor LCD. Catatan  Kencangkan dengan erat komponen Pengait menggunakan sekrup.

  • Page 148: Memasang Tv Atau Monitor Lcd Pada

    Lepaskan Penyangga di Atas Memasang TV atau Monitor Meja dari TV atau Monitor LCD. LCD pada dinding  Lepaskan sisi Penyangga Di Atas Meja satu per satu. Pegang dengan erat Penyangga Di Atas Meja dengan kedua KD-85X90xxH / 75X90xxH tangan sementara orang lain mengangkat TV atau Monitor LCD.
  • Page 149 Pasang TV atau Monitor LCD ke Catatan  Pegang TV atau Monitor LCD dengan kuat atas Alas atau Penyesuai Alas. menggunakan kedua tangan, dan pastikan Sabuk  dan bagian bawah TV atau Monitor LCD sejajar  Dengan hati-hati geser TV atau Monitor dengan isolasi kertas.
  • Page 150       − 17 (ID) −...

  • Page 151: Kd-65X90Xxh / 55X90Xxh Km-65X90Xxh / 55X90Xxh

    Mencegah dasar TV atau Angkat TV atau Monitor LCD. Monitor LCD bergeser.  Untuk lokasi Puli  yang akan digantung di Alas atau Adaptor Alas,  Ambil Sabuk  yang kendur dan lihat tabel langkah 3 di dalam lekatkan ke dinding dengan kuat. "Memasang Braket Penyangga Dinding ke dinding"...
  • Page 152       − 19 (ID) −...
  • Page 153 Mencegah dasar TV atau Monitor LCD bergeser.  Ambil Sabuk  yang kendur dan lekatkan ke dinding dengan kuat.    Gunakan sekrup berdiameter 5 mm atau setara (tidak disertakan). Catatan  Coba tarik bagian bawah TV atau Monitor LCD sedikit ke arah Anda, untuk memastikan TV atau Monitor LCD tidak bergerak ke depan.

  • Page 154: Konfirmasikan Selesainya Pemasangan

    TV atau Monitor LCD 75 inci dan yang lebih besar) memegang TV atau Monitor LCD ketika melepasnya. Diimport oleh: PT SONY INDONESIA Gedung Wisma GKBI Lt. 23 Suite 2301 Jl. Jend Sudirman No. 28 Tanah Abang, Jakarta Pusat DKI Jakarta Raya - 10210 http://www.sony.co.id...
  • Page 155 ‫مشخصات فنی‬ ]‫ابعاد: (تقریب ا ً) [میلی متر‬ 400 : 300 : b 200 : 100 : d 80 : 480 : 100 : )2-b ‫ : 02 (وضعیت‬h1 )2-a ‫ : 06 (وضعیت‬h2 ]‫وزن (فقط پایه): (تقریب ا ً) [کیلوگرم‬ .‫طرح...
  • Page 156 LCD ‫از کج شدن قسمت کف تلویزیون یا مانیتور‬ ‫بررسی تکمیل نصب‬ .‫جلوگیری کنید‬ .‫نکات زیر ر ا بررسی کنید‬  .‫ر ا بگیرید و آن ر ا محکم به دیوار وصل کنید‬ ‫گشادی تسمه‬   .‫بهطور محکم به پایه یا آداپتور پایه آوی ز ان میشوند‬ ‫قرقرههای‬...
  • Page 157       − 18 (PR) −...
  • Page 158 .‫ ر ا بلند کنید‬LCD ‫تلویزیون یا مانیتور‬ LCD ‫از کج شدن قسمت کف تلویزیون یا مانیتور‬ .‫جلوگیری کنید‬  ‫ب ر ای آویز روی پایه یا آداپتور‬ ‫ب ر ای اطالع از مکان قرقره ها‬  ‫پایه، به جدول مرحله 3 در بخش "نصب پایه نصب دیواری به‬ ...
  • Page 159       − 16 (PR) −...
  • Page 160 ‫ روی دیوار خیلی دقت کنید. این امر ب ر ای‬LCD ‫در زمان نصب تلویزیون یا مانیتور‬  ‫ ر ا گرفته است اهمیت ویژهای دارد، زی ر ا‬LCD ‫فردی که از زیر تلویزیون یا مانیتور‬ ‫ و بروز صدمه جسمی شدید یا حتی‬LCD ‫امکان افتادن دستگاه تلویزیون یا مانیتور‬ .‫مرگ...
  • Page 161 .‫ جدا کنید‬LCD ‫پایه رومیزی ر ا از تلویزیون یا مانیتور‬ ‫ روی دیوار‬LCD ‫نصب تلویزیون یا مانیتور‬ ‫هر بار یک طرف از پایه رومیزی ر ا بردارید. در حالی که اف ر اد‬  ‫ ر ا بلند کرده اند، پایه رومیزی ر ا‬LCD ‫دیگری تلویزیون یا مانیتور‬ .‫با...
  • Page 162 .‫آسیب وارد کند‬ ‫بخش های اتصال مربوط به پایه نصب دیواری‬ ‫ر ا وصل کنید. با م ر اجعه به بخش "ا ر ائه شده با‬ ‫" در "بررسی قطعات" موجود در‬SU-WL450 .‫صفحه 6، قطعات اتصال ر ا بررسی کنید‬ ‫نکته‬...
  • Page 163 .‫ جدا کنید‬LCD ‫پایه رومیزی ر ا از تلویزیون یا مانیتور‬ )2-a( ‫نصب استاندارد‬ ‫هر بار یک طرف از پایه رومیزی ر ا بردارید. در حالی که اف ر اد‬   ‫قرقره‬ ‫ ر ا بلند کرده اند، پایه رومیزی ر ا‬LCD ‫دیگری تلویزیون یا مانیتور‬ ...
  • Page 164 ‫بخش های اتصال مربوط به پایه نصب دیواری‬ ‫نقطه مرکز صفحه‬ ‫ر ا وصل کنید. با م ر اجعه به بخش "ا ر ائه شده با‬ ‫نوار چسب کاغذی‬ ‫" در "بررسی قطعات" موجود در‬SU-WL450 )‫(میلی متر‬ .‫صفحه 6، قطعات اتصال ر ا بررسی کنید‬ ‫مدل نام‬...
  • Page 165 ‫با استفاده از پیچهای مناسب (داده نشده است)، پایه‬ .‫سو ر اخ های تنظیمی ر ا روی عالمت ها دریل کنید‬ .‫ر ا روی دیوار نصب کنید‬  )20( ‫اطمینان یابید که محلی از دیوار که سو ر اخ ها زده می شود قدرت‬ ‫...
  • Page 166 ‫شیوه نصب دیواری ر ا انتخاب کنید. همانطور که در‬  ‫را با استفاده از پیچ‬ ‫-2، آداپتور پایه‬a .‫پایین نشان داده شده است، قابل انتخاب است‬   .‫متصل‬ )20( ‫) به پایه‬PSW 4x10( ‫-2 نصب استاندارد‬a   ‫-2 نصب...
  • Page 167 ‫نصب پایه نصب دیواری به دیوار‬ .‫در مورد محل نصب تصمیم بگیرید‬ ‫ ر ا دا ر ا‬LCD ‫ داشته باشد و قابلیت پشتیبانی از وزن حداقل چهار ب ر ابر تلویزیون یا مانیتور‬LCD ‫اطمینان یابید که دیوار فضای کافی ب ر ای تلویزیون یا مانیتور‬ .‫باشد‬...
  • Page 168 ‫وسایل مورد نیاز‬ ‫01 میلی متر‬ ‫5.5 میلی متر‬ ‫5.1 نیوتن متر‬ ‫5.1 نیوتن متر‬ }‫{51 کیلوگرم نیرو سانتی متر‬ }‫{51 کیلوگرم نیرو سانتی متر‬ ‫8 میلی متر × 06 میلی متر‬ ‫5 میلی متر‬ ‫فقط ب ر ای دیوار خشک با داربست‬ ‫فقط...
  • Page 169 ‫بررسی قطعات‬ ‫فهرست مطالب‬ SU-WL450 ‫ا ر ائه شده با‬ 5 ............‫دیوار شما از چه ساخته شده است؟‬ .‫بررسی کنید که همه قطعات در بسته بندی موجود باشد‬  6 ................‫آماده سازی ب ر ای نصب‬ )2( ‫ قرقره‬...
  • Page 170 ‫قبل از شروع به کار‬ .‫ بررسی کنید‬LCD ‫ابتدا، نوع دیوار ر ا ب ر ای نصب تلویزیون یا مانیتور‬ ‫دیوار شما از چه ساخته شده است؟‬ ‫بتن جامد یا بلوک بتنی‬ ‫دیوار خشک با داربست‬ ‫پيش گيری ها‬ ‫پيش گيری ها‬ .‫پایه...
  • Page 171 ‫حتم ا ً پایه ر ا با دنبال کردن م ر احل توصیه‬ ‫پایه نصب دیواری ر ا در جایی از دیوار وصل‬ ‫شده در این دفترچه ر اهنما درست نصب‬ ‫نکنید که گوشه ها یا کناره های تلویزیون یا‬ .‫کنید‬...
  • Page 172 ‫ از بین برود یا کاغذ‬LCD ‫دیوار پشت یا باالی تلویزیون یا مانیتور‬ .‫یا بقیه قسمتها ر ا باز نکنید‬ ‫ ایمنی حرف اول ر ا می زند. اگر به نحو‬Sony ‫در ساخت محصوالت‬ .‫دیواری آن قسمت جدا شود‬ ‫نادرستی از محصول استفاده شود، ممکن است باعث آتش سوزی، یا‬...
  • Page 173 ‫مربوط به مشترى‬ ‫ خود بر روی ديوار ر ا به فروشنده های‬LCD ‫ اکید ا ً توصیه می کند که نصب تلویزیون یا مانیتور‬Sony ‫جهت حفاظت دستگاه و رعايت موارد ايمنی، شركت‬ .‫ يا نمايندگيهای مجاز واگذار نماييد. لطف ا ً شخص ا ً اقدام به نصب آن ننماييد‬Sony ‫كاالهای‬...
  • Page 174 ‫المواصفات‬ ‫التأكد من اكتمال التركيب‬ .‫افحص النقاط التالية‬  .‫معلقة بإحكام على القاعدة أو مهايئ القاعدة‬ ‫البك ر ات‬  .‫األسالك غير ملتوية أو محشورة‬   .‫مربوط بدون جزء متد ل ٍ منه‬ ‫الح ز ام‬  ‫تحذير‬ ‫قد ي ُ سبب الوضع غير الصحيح للسلك الرئيسي، وما إلى ذلك إلى نشوب حريق أو حدوث‬ ...
  • Page 175 ‫الحيلولة دون تحرك الجزء السفلي من التلفزيون أو‬ .LCD ‫شاشة‬  .‫ور ك ّبه على الحائط بإحكام‬ ‫خذ الجزء المتدلي من الح ز ام‬    .)‫استخدم برغ ي ً ا بقطر 5 مم أو ما يكافئه (غير مرفق‬ ...
  • Page 176       − 18 (AR) −...
  • Page 177 .LCD ‫ارفع التلفزيون أو شاشة‬ ‫الحيلولة دون تحرك الجزء السفلي من التلفزيون أو‬ .LCD ‫شاشة‬  ‫إلى تعليق القاعدة أو مهايئ‬ ‫لالطالع على موقع البك ر ات‬  ‫القاعدة، ر اجع الجدول بالخطوة 3 في « تثبيت كتيفة التثبيت‬  .‫ور...
  • Page 178       − 16 (AR) −...
  • Page 179 ‫ على الحائط خاص ة ً بالنسبة‬LCD ‫توخ الحرص الشديد عنن تركيب التلفزيون أو شاشة‬  ‫ من أسفل، فقد يسقط جهاز التلفزيون‬LCD ‫للشخص الذي يدعم التلفزيون أو شاشة‬ .‫، مما ي ُ سبب إصابة جسدية خطيرة أو حتى الوفاة‬LCD ‫أو شاشة‬ ...
  • Page 180 ‫افصل الحامل أعلى الطاولة عن التلفزيون أو شاشة‬ ‫ على الحائط‬LCD ‫تركيب التلفزيون أو شاشة‬ .LCD ‫أزل جانب واحد من حامل أعلى الطاولة في المرة الواحدة. أمسك‬  KD-85X90xxH / 75X90xxH ‫حامل أعلى الطاولة بقوة وبإحكام بكلتا اليدين أثناء قيام األشخاص‬ .LCD ‫اآلخرين...
  • Page 181 .LCD .‫اربط األج ز اء المرفقة بكتيفة التثبيت الجدارية‬ ‫افحص األج ز اء المرفقة بالرجوع إلى قسم "مرفق‬ »‫" تحت عنوان «افحص األج ز اء‬SU-WL450 ‫بـ‬ .6 ‫الصفحة‬ ‫مالحظة‬ .‫أمن األج ز اء المرفقة جي د ً ا باستخدام الب ر اغي‬...
  • Page 182 ‫افصل الحامل أعلى الطاولة عن التلفزيون أو شاشة‬ )2-a( ‫التثبيت القياسي‬ .LCD  ‫بكرة‬ ‫أزل جانب واحد من حامل أعلى الطاولة في المرة الواحدة. أمسك‬   )+PSW 6 x 20( ‫برغي‬ ‫حامل أعلى الطاولة بقوة وبإحكام بكلتا اليدين أثناء قيام األشخاص‬ .LCD ‫اآلخرين...
  • Page 183 .LCD )300( .‫اربط األج ز اء المرفقة بكتيفة التثبيت الجدارية‬ ‫نقطة مركز الشاشة‬ ‫افحص األج ز اء المرفقة بالرجوع إلى قسم "مرفق‬ ‫شریط الصق‬ »‫" تحت عنوان «افحص األج ز اء‬SU-WL450 ‫بـ‬ )‫(مم‬ .6 ‫الصفحة‬ ‫اسم الموديل‬ ‫مالحظة‬ KD-85X90xxH .‫أمن األج ز اء المرفقة جي د ً ا باستخدام الب ر اغي‬...
  • Page 184 .‫اثقب فتحات داللية في مكان العالمات‬ ‫على الحائط باستخدام‬  )20( ‫قم بتركيب القاعدة‬ ‫تأكد من أن يكون المكان على الحائط الذي ستثقب فيه الفتحات‬ .)‫ب ر اغي مناسبة (غير مرفقة‬ ‫قو ي ً ا بقدر كاف لدعم وزن يبلغ أربعة أضعاف وزن التلفزيون أو شاشة‬ ‫مالحظة‬...
  • Page 185 ‫حدد نمط التركيب على الحائط. وهو قابل للتحديد‬  ‫عن طريق استخدام‬ ‫قم بتثبيت مهايئ القاعدة‬ .‫كما هو موضح أدناه‬   ‫عند‬ )20( ‫بالقاعدة‬ )PSW 4x10( ‫البرغي‬ ‫-2 التثبيت القياسي‬a .2-a ‫تحديد‬ ‫-2 تثبيت الشكل الرفيع‬b   .1 ‫ر اجع جدول الخطوة‬ ...
  • Page 186 ‫تثبيت كتيفة التثبيت الجدارية بالحائط‬ .‫تحديد موضع التثبيت‬ .‫ على األقل‬LCD ‫ ومن قدرة الجدار على دعم وزن يبلغ أربعة أضعاف وزن التلفزيون أو شاشة‬LCD ‫تأكد من توفر مساحة كافية بالجدار للتلفزيون أو لشاشة‬ ‫ لمعرفة‬LCD ‫ على الجدار. يرجى م ر اجعة الدليل المرجعي الخاص بالتلفزيون أو بشاشة‬LCD ‫ر اجع الجدول التالي فيما يتعلق بتثبيت التلفزيون أو شاشة‬ .‫وزنهما‬...
  • Page 187 ‫األدوات الالزمة‬ ‫01 مم‬ ‫5.5 مم‬ ‫5.1 م.ن‬ ‫5.1 م.ن‬ }‫{51 كجم ق.سم‬ }‫{51 كجم ق.سم‬ ‫8 مم × 06 مم‬ ‫5 مم‬ ‫الخاصة فقط بجدار من الحجارة غير المليطة مع مسامير‬ ‫الخاصة فقط بالخرسانة الصلبة أو الكتلة الخرسانية‬ ‫بنا ء ً على الطرز‬ .‫...
  • Page 188 ‫افحص األج ز اء‬ ‫جدول المحتويات‬ SU-WL450 ‫مرفق بـ‬ 5 ..................‫مما ص ُ نع الجدار؟‬ .‫تأكد من أن جميع القطع موجودة‬  6 ..................‫التحضير للتركيب‬ )2( ‫ بكرة‬ )1( )20( ‫ القاعدة‬ 6 ...................‫افحص األج ز اء‬ 8 .............‫تثبيت كتيفة التثبيت الجدارية بالحائط‬...
  • Page 189 ‫قبل البدء‬ .LCD ‫أو ال ً، تحقق من نوع الجدار لتثبيت التلفزيون أو شاشة‬ ‫مما ص ُ نع الجدار؟‬ ‫الخرسانة الصلبة أو الكتلة الخرسانية‬ ‫جدار من الحجارة غير المليطة مع مسامير‬ ‫تنبيهات احتياطية‬ ‫تنبيهات احتياطية‬ .‫ر ك ّب كتيفة التثبيت الجدارية مباشر ة ً على الجدار الخرساني الصلب‬ ...
  • Page 190 ‫تأكد من تجميع الكتيفة كما يجب بصورة‬ ‫ال ت ر ّ كب كتيفة التثبيت الجدارية على‬ ‫صحيحة باتباع إج ر اء التوجيه المشروح في‬ ‫أسطح حائط بحيث تكون زوايا أو جوانب‬ .‫كت ي ّ ب التعليمات هذا‬ ‫ بارزة كثي ر ً ا من‬LCD ‫التلفزيون أو شاشة‬ .‫سطح...
  • Page 191 ‫هذا الكت ي ّ ب بشكل دقيق وكامل من أجل القيام بأعمال التركيب‬ .‫كافي، يمكن أن تسقط الوحدة وتسبب جروح أو ضرر بالممتلكات‬ ‫ غير مسؤولة عن أي أض ر ار أو جروح‬Sony ‫بأمان. شركة سوني‬ ‫. إذا‬LCD ‫ال تضع قوة ز ائدة على الجانب العلوي للتلفزيون أو لشاشة‬...
  • Page 192 ‫. احرص على تكليف موزعي‬LCD ‫يلزم توفر خبرة كافية لتركيب هذا المنتج، خاصة لتحديد قوة الجدار الذي يتحمل وزن التلفزيون أو شاشة‬ ‫ مسؤولية أي إصابة أو أض ر ار‬Sony ‫ أو المتعاقدين المرخصين بتعليق هذا المنتج على الجدار وانتبه جي د ً ا للسالمة أثناء التركيب. ال تتحمل‬Sony .‫تنجم...
  • Page 193 Wall-Mount Bracket ‫ﻣﻌﻠﻮﻣﺎت اﻟﺘﺮﻛﻴﺐ‬ ‫اﻃﻼﻋﺎت ﻧﺼﺐ‬ E-623-100-11(1) SU-WL450...

Table des Matières
