Différences de conception entre les changeurs de prises
UZE et UZF
La différence fondamentale entre les modèles UZE et UZF réside
dans l'inclinaison de l'élément actif à l'intérieur du réservoir UZF pour
permettre un accès facile aux bornes. L'accès aux bornes s'effectue
par un couvercle de connexion situé au sommet du réservoir.

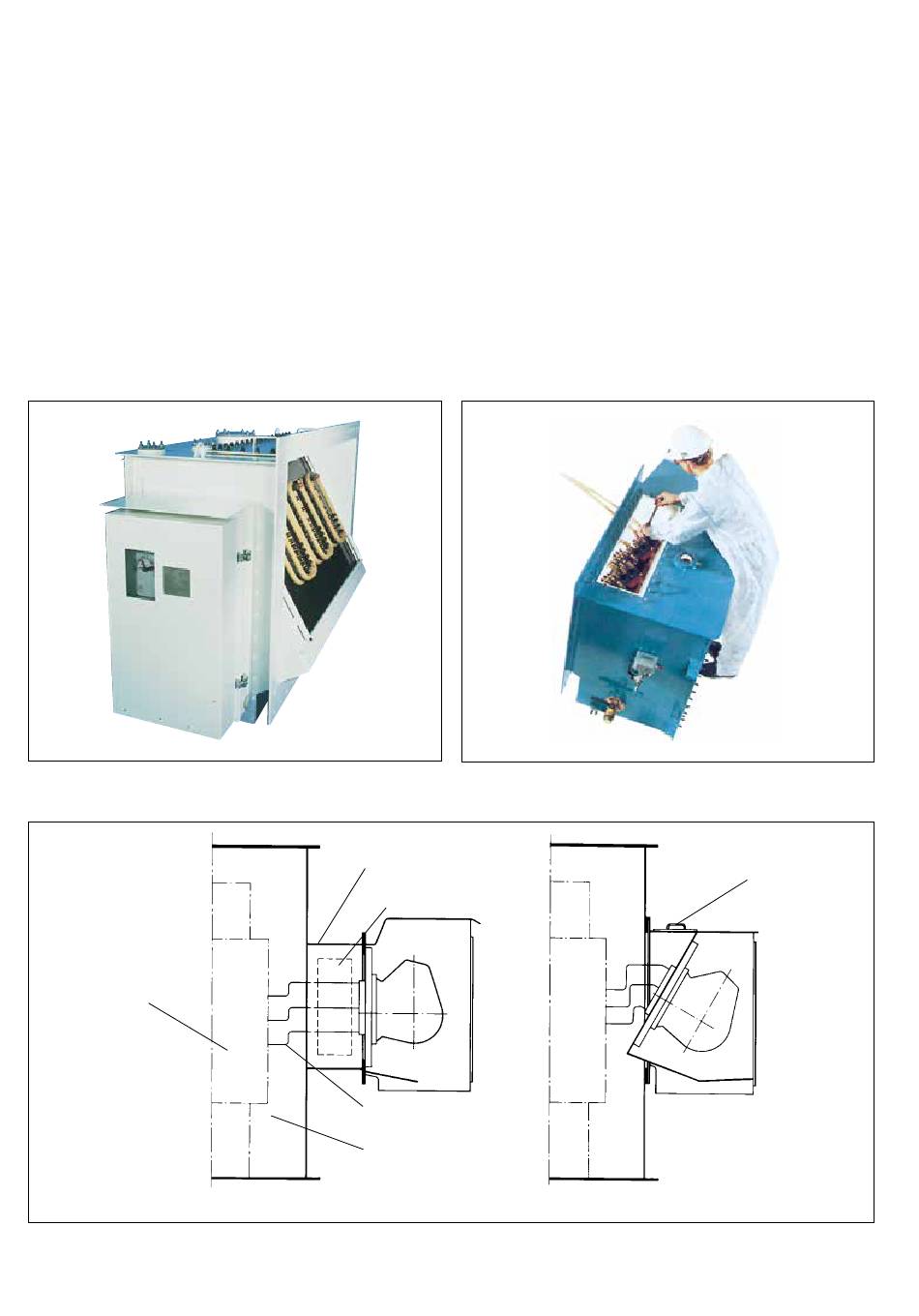

Fig. 2. UZFRT 650/600, côté connexion.
Enroulement du
transformateur
Fig. 4. Différences de conception entre les changeurs de prises UZE et UZF.
8 Guide technique UZ | 1ZSE 5492-104 fr, Rév. 10
Bride intermédiaire
Couvercle de connexion
Conducteurs du
transformateur
Cuve du
transformateur
UZE
Fig. 3. La conception du modèle UZF facilite la connexion des câbles du
transformateur sur le changeur de prises.
UZF
Couvercle de connexion
