MAINTENANCE
7
7.1 Remplacement du convertisseur de mesure / de l'afficheur LCD
Le convertisseur de mesure doit être remplacé par un convertisseur de même type. Les
numéros d'article 7 doivent concorder : 40021445xx

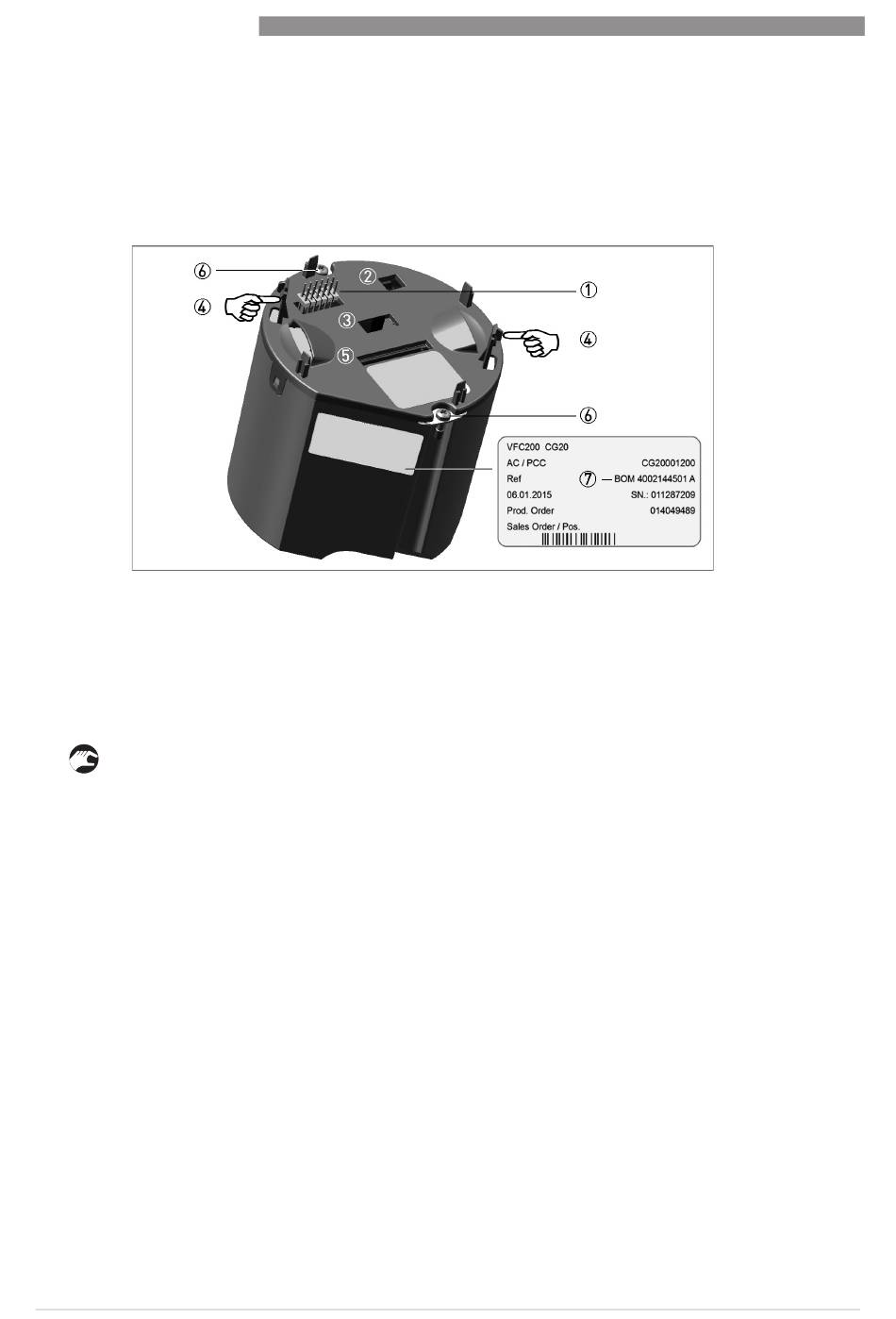

Figure 7-1: Raccorder le module de transmission
1 Connecteur pour l'afficheur LC
2 Connecteur SAV
3 Connecteur SIL
4 Languettes de l'affichage
5 Raccordement au capteur de mesure
6 Vis de fixation
7 Numéro d'article
Les opérations suivantes sont nécessaires :
• Couper l'alimentation.
• Dévisser le couvercle avant avec la clé.
• Retirer l'affichage avec la poignée en pressant contre les languettes 4 et en le tirant
doucement.
• Tirer le raccordement du capteur de mesure 5.
• Dévisser les deux vis de fixation 6.
• Retirer le convertisseur de mesure.
• Introduire le nouveau convertisseur de mesure.
• Serrer les deux vis 6.
• Brancher le câble du capteur de mesure 5
• Enficher l'afficheur 1 dans la position requise tout en exerçant une pression uniforme sur
toute la surface.
• Revisser le couvercle à la main.
94
www.krohne.com
OPTISWIRL 4200
09/2015 - 4004069701 - MA OPTISWIRL 4200 R01 fr
