RACCORDEMENT ÉLECTRIQUE
4
4.3.7 Sortie état
Le pôle + du courant fort est sur la borne de raccordement M1. Le pôle + de la sortie NAMUR est
sur la borne de raccordement M3. La borne M2/4 sert de pôle commun pour la sortie
impulsions.
Bornes de courant fort M1...M2/4 Bornes de courant fort M1...M2/4
Bornes de courant fort M1...M2/4 Bornes de courant fort M1...M2/4
Ouvert :
Fermé :
Bornes NAMUR M3...M2/4 Bornes NAMUR M3...M2/4
Bornes NAMUR M3...M2/4 Bornes NAMUR M3...M2/4
= 900 Ω
R
i
Pour la sélection de la fonction d'état et des données programmables de la sortie d'état,
consulter le chapitre 6.7.6 Description du menu C, menu C2.2.4 Sortie d'état et les sous-menus
correspondants.

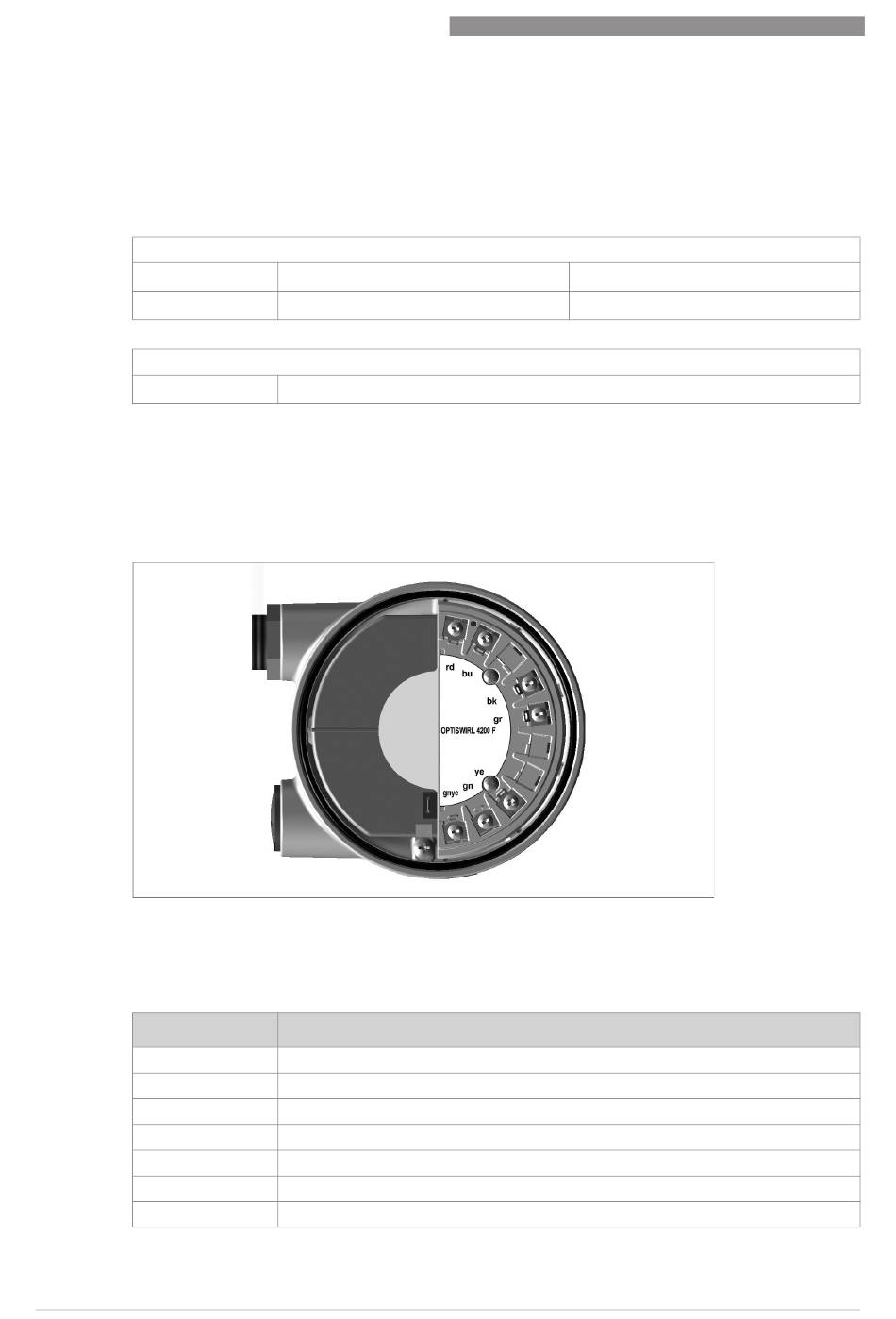

4.4 Raccordement de la version séparée
Les raccordements dans le boîtier de raccordement du capteur et dans le boîtier de
raccordement à montage mural sont de conception identique.
Couleur des brins du câble de raccordement
Bornes
rd
bu
bk
gr
ye
gn
gnye
42
Tension maximale U = 36 V CC
maxi
Courant maximal I = 100 mA
maxi
U = 36 V CC
maxi
Couleur de brin
rouge
bleu
noir
gris
jaune
vert
Blindage
www.krohne.com
OPTISWIRL 4200
Courant de repos I < 1 mA
R
Tension U < 2 V CC
