RACCORDEMENT ÉLECTRIQUE
4
4.3 Raccordements électriques
Le convertisseur de mesure est un appareil 2 fils avec sortie courant 4...20 mA. Toutes les
autres entrées et sorties sont passives et nécessitent toujours une alimentation
complémentaire.

4.3.1 Alimentation

INFORMATION !
La tension d'alimentation doit être située entre 12 V CC et 36 V CC (12...30 V CC pour Ex). Elle est
fonction de la résistance totale de la boucle de mesure. Pour déterminer celle-ci, il faut
additionner les résistances de chacun des éléments de la boucle de mesure (sans l'appareil de
mesure).
La tension d'alimentation requise se calcule selon la formule suivante :
U = R
ext. L
dans laquelle
U = la tension d'alimentation minimale et
ext.
R = la résistance totale de la boucle de mesure.
L
INFORMATION !
L'alimentation doit pouvoir fournir 22 mA au minimum.

4.3.2 Sortie courant

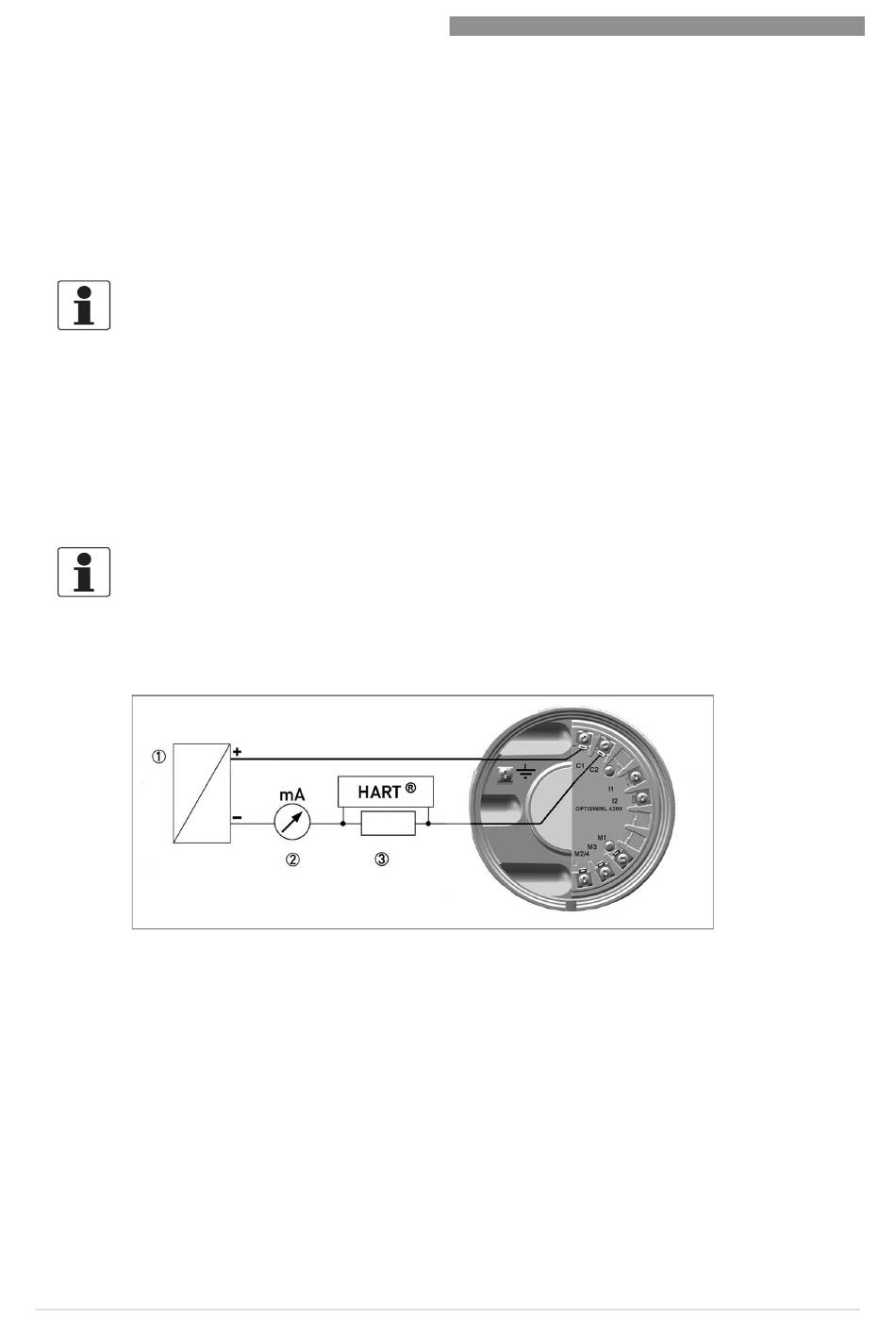

Figure 4-2: Raccordement électrique de la sortie courant
1 Alimentation pour la sortie courant
2 Unité d'affichage en option (R
3 Charge pour HART
Raccorder la boucle de courant 4..20 mA aux bornes C1+ et C2-.
Un câble blindé ou torsadé peut être nécessaire en cas de longs câbles de raccordement. La
mise à la terre du blindage de câble ne doit avoir lieu qu'à un endroit (au niveau de l'appareil
d'alimentation).
38
* 22mA + 12V
)
L
®
: 250 Ω
