OPTISWIRL 4200

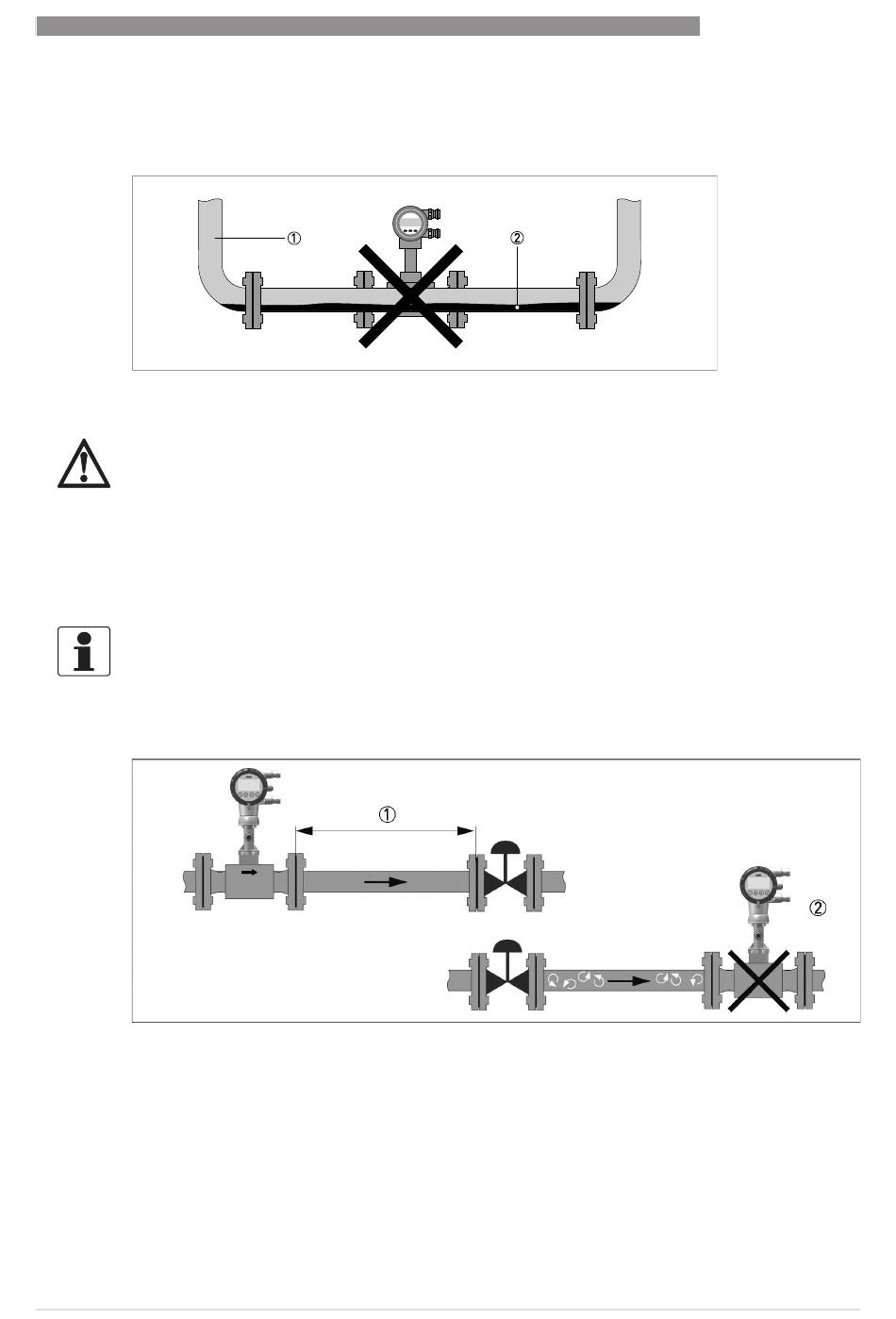

3.4.2 Montage inadmissible pour la mesure de vapeurs et de gaz
1 Point bas de conduite entre coudes
2 Condensats
DANGER !
Déconseillé : Montage de l'appareil dans un point bas de conduite entre coudes 1, sinon de de la
condensation risquerait de se former 2.
La présence d'eau de condensation peut entraîner des effets de cavitation et des mesures
erronées, voire même le cas échéant provoquer la destruction de l'appareil. Une fuite du produit
à mesurer peut alors se produire.
3.4.3 Conduites avec vanne de régulation
INFORMATION !
Pour assurer une mesure correcte et sans perturbation, le fabricant recommande de ne pas
monter l'appareil de mesure en aval d'une vanne de régulation. Des tourbillons risquent de se
former et de fausser le résultat de la mesure.
Figure 3-5: Conduite avec vanne de régulation
1 Conseillé : montage de l'appareil en amont de la vanne de régulation, à une distance de ≥ 5 DN
2 Déconseillé : montage du débitmètre directement en aval de vannes de régulation, en raison de la formation de tour-
billons.
09/2015 - 4004069701 - MA OPTISWIRL 4200 R01 fr
www.krohne.com
MONTAGE
3
25
