4.3.3 Entrée courant
Un transmetteur externe, par ex. un transmetteur de température ou de pression, peut être
raccordé aux bornes I1+ et I2-. Le signal courant 4...20 mA est converti en valeur de température
ou de pression correspondante dans le convertisseur de mesure.

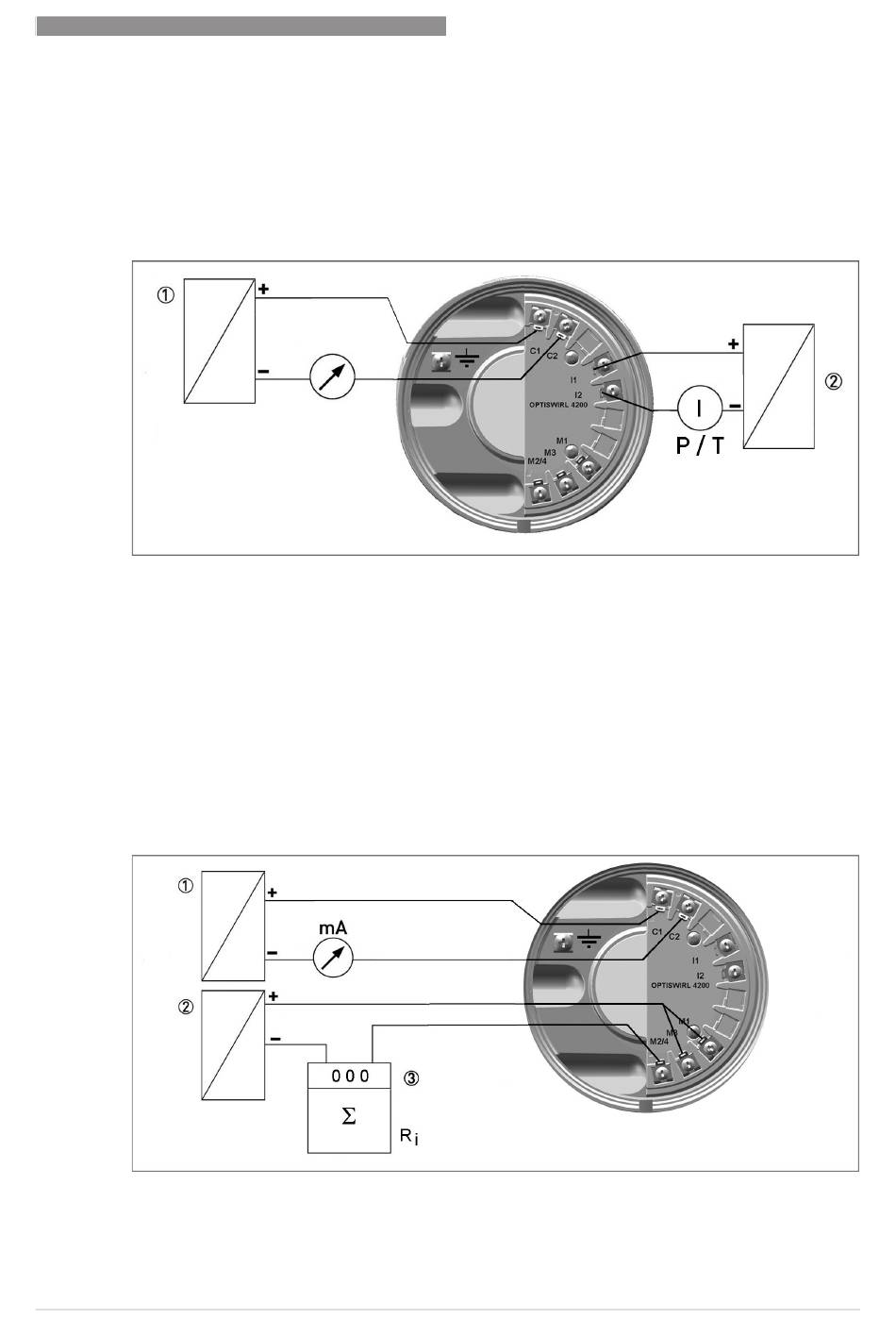

Figure 4-3: Raccordement électrique de l'entrée courant
1 Alimentation pour le convertisseur de mesure
2 Entrée courant pour un transmetteur de température ou de pression externe
4.3.4 Sortie binaire
À moins d'avoir été commandée différemment, la sortie binaire est désactivée par défaut et doit
être activée et configurée comme sortie de détecteur de seuil, sortie impulsions, sortie
fréquence ou sortie d'état dans le menu C2.2 avant la première utilisation. La sortie binaire est
séparée galvaniquement de la sortie courant et doit être alimentée séparément.
4.3.5 Sortie détecteur de seuil
Figure 4-4: Raccordement de la sortie binaire
1 Alimentation U
2 Amplificateur séparateur
