6.1 Éléments d'affichage et de commande
La commande de l'appareil de mesure s'effectue par l'intermédiaire des touches mécaniques
lorsque le couvercle de la face avant est ouvert ou du barreau magnétique 1 lorsque le
couvercle est fermé.

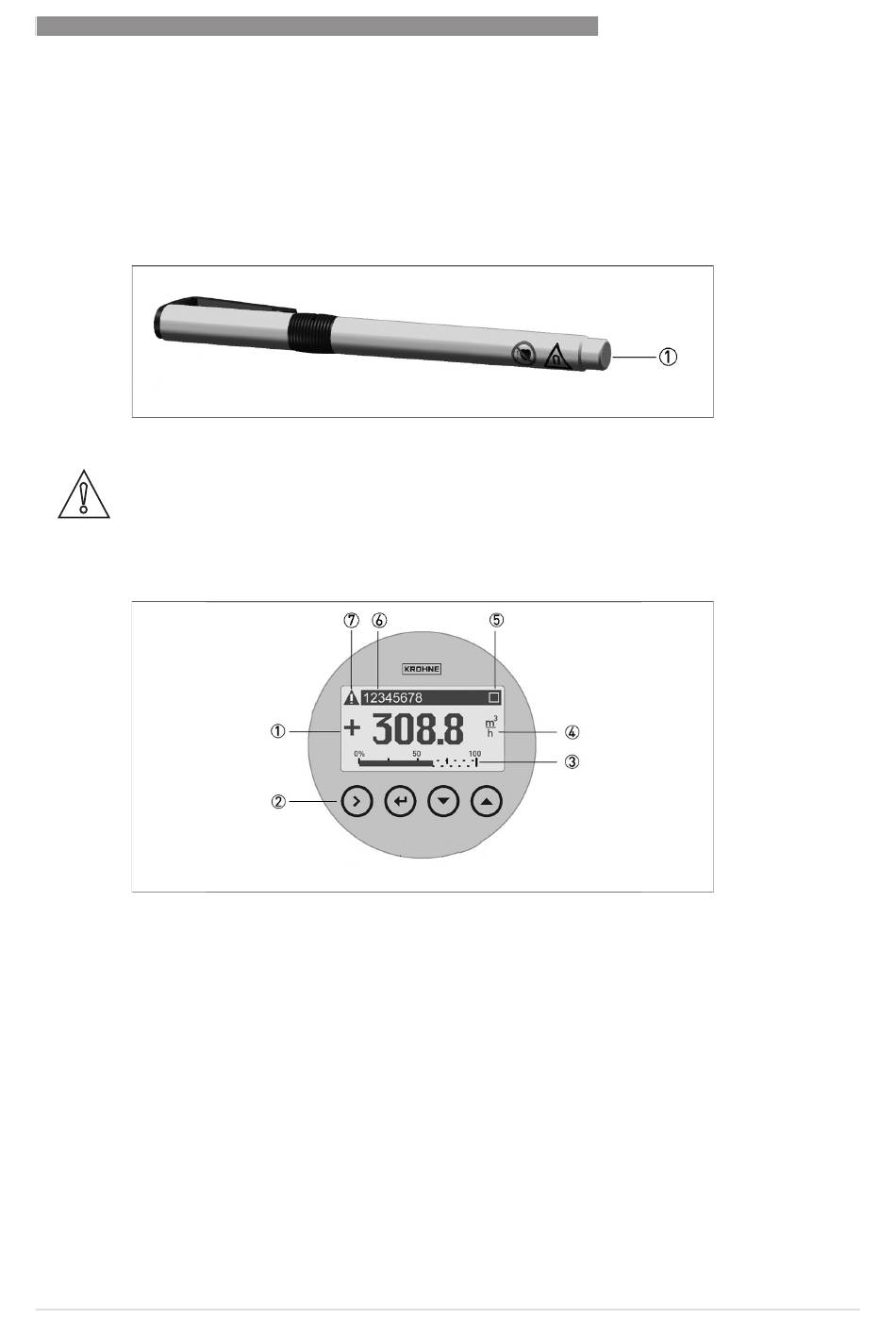

Figure 6-1: Stylo avec barreau magnétique
ATTENTION !
Le point de commutation des sondes magnétiques se trouve directement sous la vitre, au niveau
du symbole correspondant. Veiller à ne toucher le symbole que perpendiculairement par l'avant.
Un dysfonctionnement peut se produire s'il est touché par le côté.
Figure 6-2: Éléments d'affichage et de commande
1 Affichage
2 Touches mécaniques et barreau magnétique
3 Affichage sous forme de bar graph
4 1ère valeur mesurée en grand affichage
5 Signale l'utilisation d'une touche
6 Numéro d'identification (indiqué uniquement si entré auparavant par l'opérateur)
7 Signale un message d'état dans la liste d'états, si existant
