11.16. Démontage du motoréducteur
2
1
Code manuel 10083439 / Rel. 1.00 / Juillet 2011

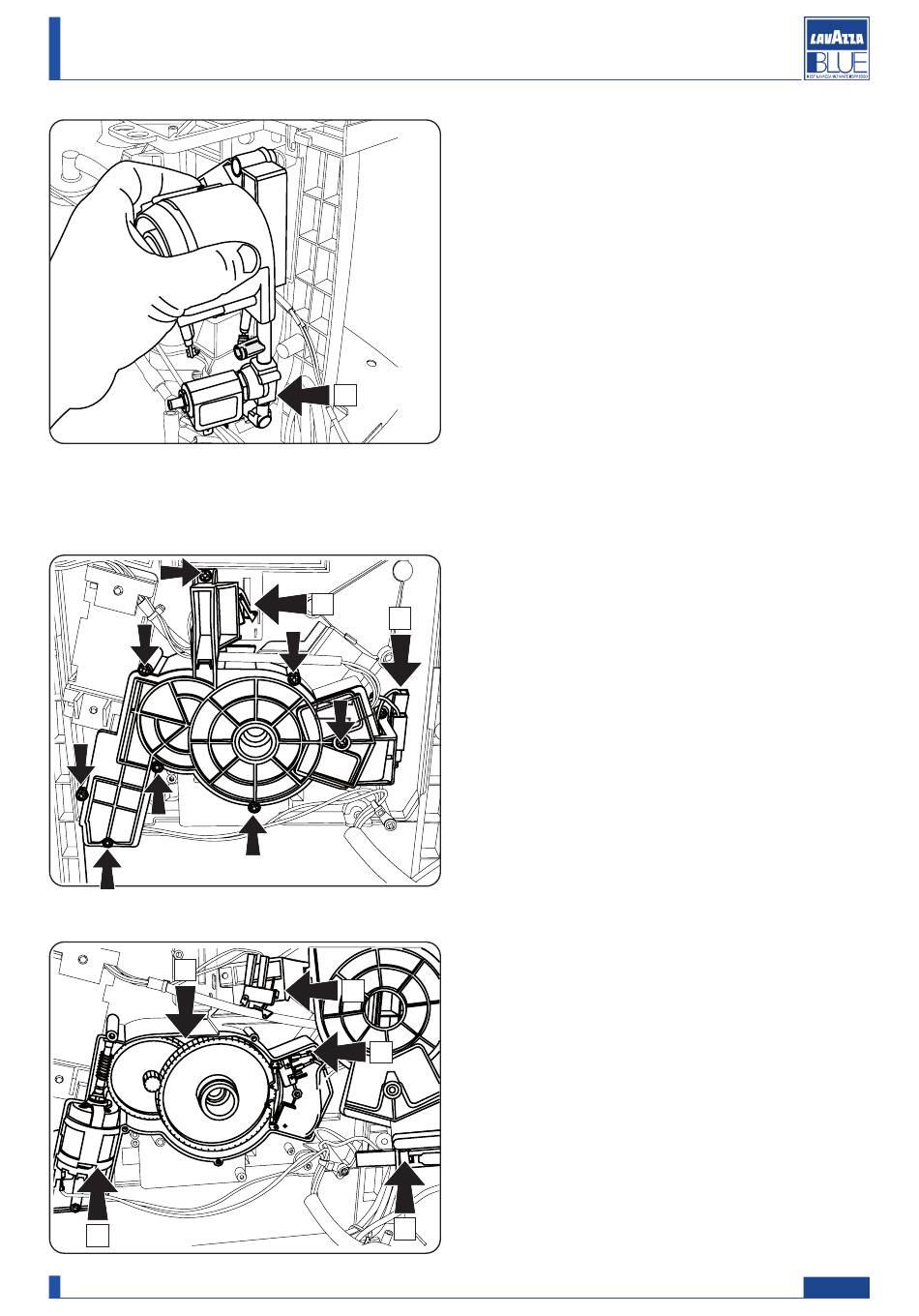

Retirez la chaudière et lʼaxe de la plaque.
Apres avoir retiré la chaudière, vous pouvez démonter
lʼélectrovanne (H).
H
Y
X
Vous avez lʼaccès au microrupteur de présence du
tiroir de récupération des capsules usagées (X).
Pour atteindre le microrupteur de présence du groupe
de distribution (Y) vous devez démonter le couvercle
transparent.
Apres avoir desserré les vis, enlevez le couvercle;
vous avez alors accès aux éléments suivants:
3
1 Moteur
2 Engrenages
4
3 Microrupteur de présence du groupe de distribution
4 Microrupteur de position de repos du groupe de
5 Microrupteur de présence du tiroir de récupération
5
distribution
des capsules usagées
