Installationetcâblage
Protéger l'appareil contre les perturbations électromagné-
tiques, les rayons ultraviolets et, lorsqu'il est installé à l'exté-
rieur, des effets des conditions climatiques.
7.2. recommandations d'installation
du 8045 sur la conduite
→ Sélectionner un raccord S020 adapté à la vitesse du fluide cir-
culant dans votre installation.
→ Installer le raccord sur la conduite de sorte que les distances
amont et aval soient respectées en fonction de la conception
des conduites, voir la norme EN ISO 5167-1 et la Fig. 4 :
Type 8045
français
Sens de circulation du fluide
50 x DN 5 x DN
Avec vanne de régulation
25 x DN 5 x DN
Conduite avec 2 coudes de 90°
18 x DN 5 x DN
Avec élargisseur de conduite

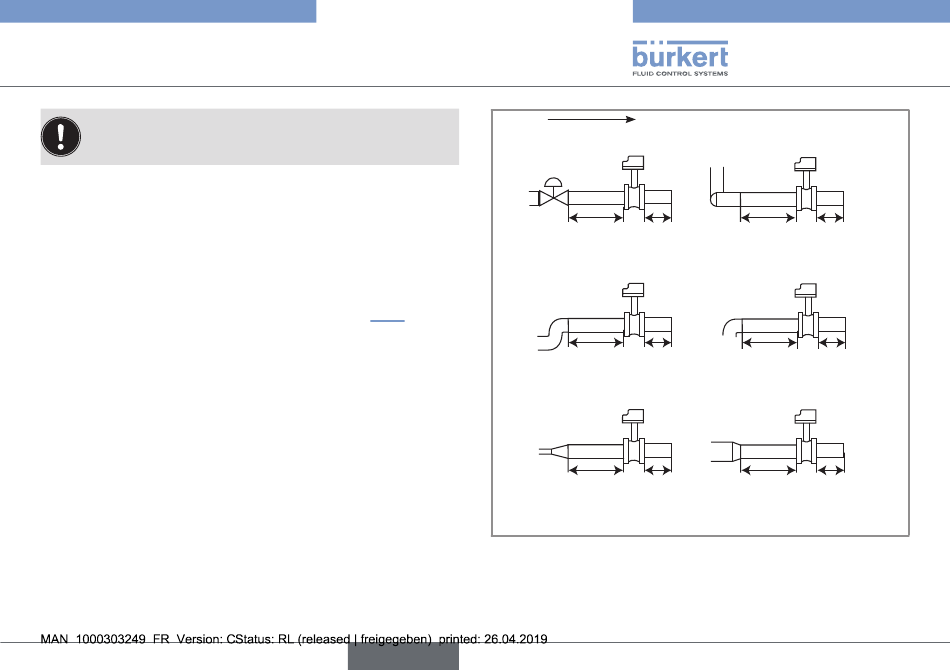

Fig. 4 : Distances amont et aval en fonction de la conception des
conduites.
→ Respecter les conditions additionnelles de montage suivantes
pour assurer un fonctionnement correct de l'appareil de mesure :
40 x DN 5 x DN
Conduite avec 2 coudes de 90° en
3 dimensions
20 x DN 5 x DN
Conduite avec 1 coude de 90° ou 1
élément en T
15 x DN 5 x DN
Avec rétrécisseur de conduite
