Procéder à l'installation matérielle du panneau de dérivation Cisco NCS 1000
chaque port (MPO et LC), des moniteurs d'alimentation avec fonction de détection de tonalité sont
disponibles. Un bouclage optique filtré (191.175 THz) depuis un port d'entrée MPO (fibre-1) vers tous
les ports de sortie MPO est disponible à des fins de vérification de la connexion.
• NCS1K-BRK-24

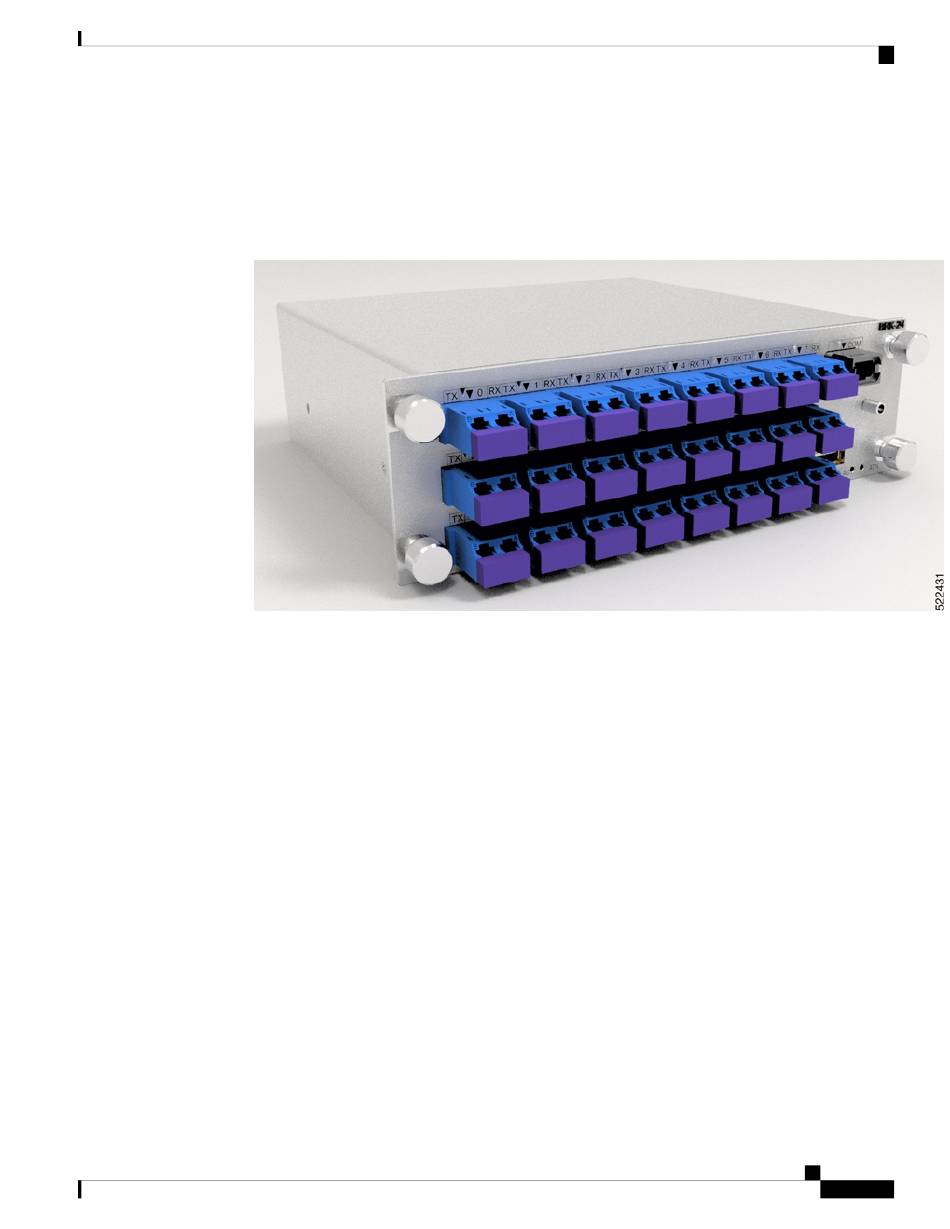

Illustration 63 : Module de dérivation à 24 ports
Le module NCS1K-BRK-24 permet la dérivation de 16 fibres à partir d'un connecteur MPO-24 vers
24 connecteurs LC duplex. Les signaux sur chaque fibre optique provenant des ports d'entrée MPO sont
répartis sur trois ports de sortie LC via un répartiteur optique 1x3. Les signaux provenant des trois ports
d'entrée LC adjacents sont combinés dans un seul port de sortie à fibre optique MPO via un coupleur
optique 1x3. Pour chaque port (MPO et LC), des moniteurs d'alimentation avec fonction de détection de
tonalité sont disponibles. Un bouclage optique filtré (191.175 THz) depuis un port d'entrée MPO (fibre-1)
vers tous les ports de sortie MPO est disponible à des fins de vérification de la connexion.
Pour plus d'informations sur les ports des modules de dérivation, consultez la
NCS
1010.
Descriptions des libellés de port des modules de dérivation
Description des libellés de port du NCS1K-BRK-8
Le NCS1K-BRK-8 est équipé d'un connecteur MPO-24 (avec seulement 16 fibres optiques connectées) et de
8 connecteurs LC-duplex.
Guide d'installation matérielle pour les modules passifs Cisco NCS 1010 et Cisco NCS 1000
Descriptions des libellés de port des modules de dérivation
fiche technique du Cisco
81
