Description de la mise à la terre

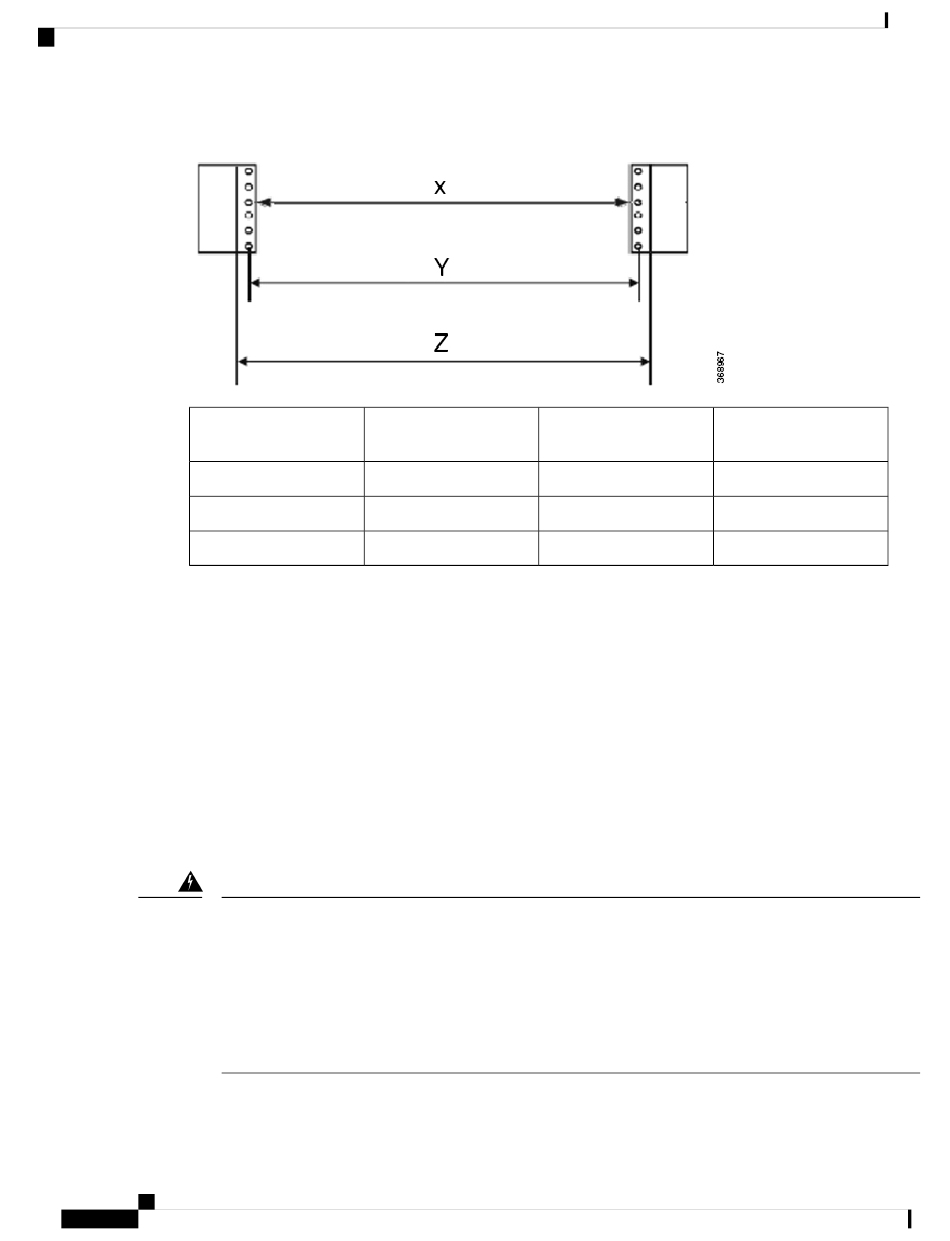

Illustration 93 : Caractéristiques du rack
Type de rack
Racks ANSI de 19 po
Racks ANSI de 23 po
Racks ETSI de 21 po
Description de la mise à la terre
Les panneaux de brassage multiplexeurs/démultiplexeurs à 32 canaux NCS 1000 disposent de deux options
de mise à la terre sur le côté arrière gauche et droit. Vous pouvez choisir l'une des deux options de mise à la
terre pour mettre à la terre les panneaux de brassage. La face arrière des panneaux de brassage, les supports
d'adaptateur, les supports d'adaptateur droits et les supports d'adaptateur en Z ne sont pas peints et disposent
d'une couche de finition conductrice. La cosse de mise à la terre permet de connecter un câble de mise à la
terre d'au moins 14 AWG.
Mises en garde relatives à la mise à la terre
Tenez compte des mises en garde suivantes relatives à la mise à la terre :
Attention
Guide d'installation matérielle pour les modules passifs Cisco NCS 1010 et Cisco NCS 1000
140
Procéder à l'installation matérielle du panneau de brassage multiplexeur/démultiplexeur à 32 canaux Cisco NCS 1000
Ouverture avant du rack
X
450,8 mm (17,7 po)
552,4 mm (21,7 po)
500 mm (19,68 po)
L'appliance doit être connectée à une prise mise à la terre.
Apparatets stikprop skal tilsluttes en stikkontakt med jord, som donneur forbindelse til stikproppens
jord.
Laite on liitettävä suojakoskettimilla varustettuun pistorasiaan.
Apparatet må tilkoples jordet stikkontakt.
Apparaten skall anslutas till jordat uttag. Consigne 414.
Trou de montage du rack
Dimension de la bride de
centre-centre Y
fixation Z
465 mm (18,3 po)
482,6 mm (19 po)
566,7 mm (22,3 po)
584,2 mm (23 po)
515 mm (20,276 po)
533,4 mm (21 po)
