Procéder à l'installation matérielle du panneau de brassage multiplexeur/démultiplexeur à 32 canaux Cisco NCS 1000

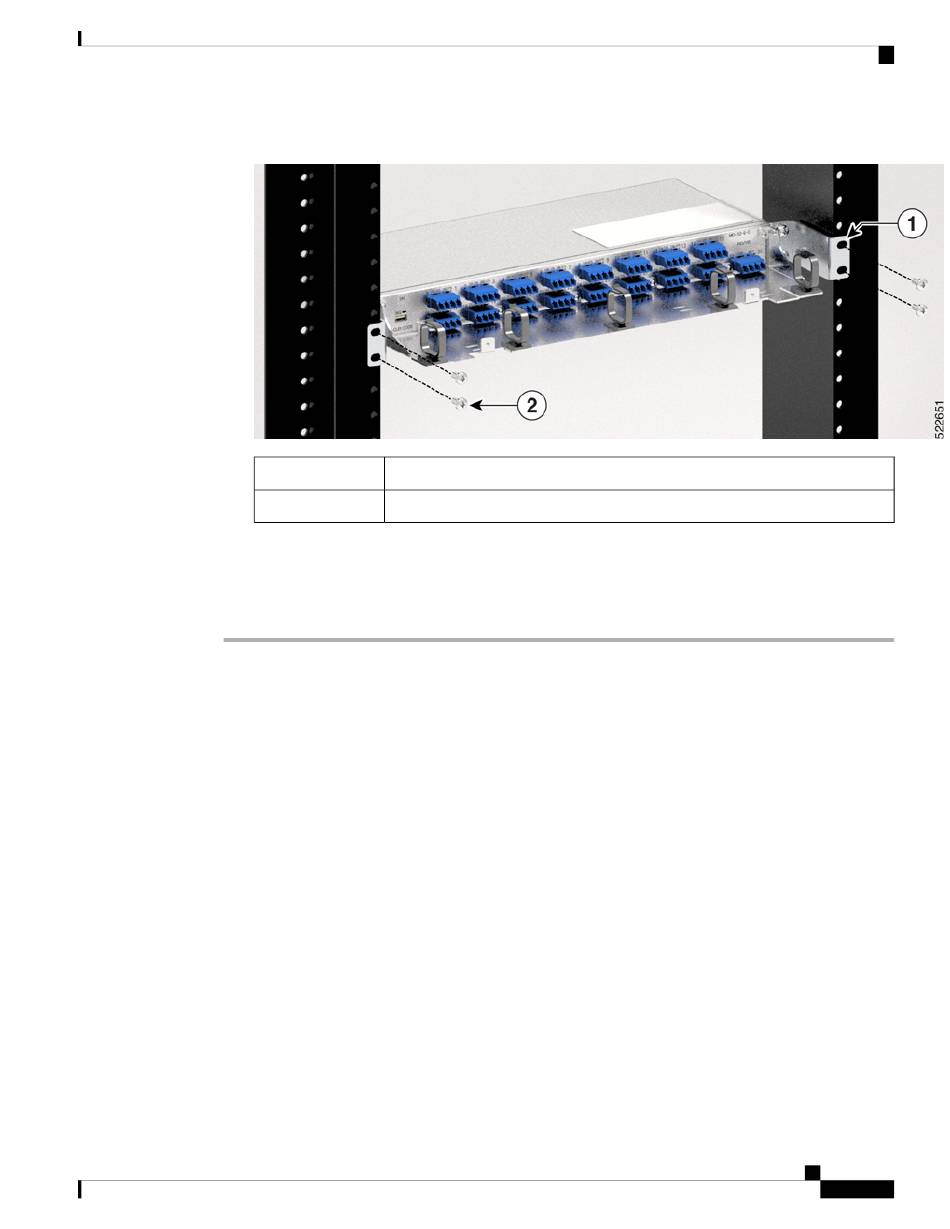

Illustration 97 : Installation du support d'adaptateur sur un rack ETSI
Étape 2
Alignez les trous de vis du support d'adaptateur sur les trous de vis du panneau multiplexeur/démultiplexeur.
Étape 3
Insérez les vis et serrez-les.
Étape 4
Répétez les étapes 2 à 3 pour installer un autre support sur le côté opposé.
Que faire ensuite
•
Installer les panneaux de brassage multiplexeurs/démultiplexeurs à 32 canaux NCS 1000, à la page 145
Installer les panneaux de brassage
multiplexeurs/démultiplexeurs à 32 canaux NCS 1000
Le panneau de brassage est un nouveau multiplexeur/démultiplexeur à 32 canaux NCS 1000 que vous pouvez
installer au-dessus ou en dessous de l'équipement de génération DWDM selon les pratiques locales du site.
Le panneau multiplexeur/démultiplexeur a une hauteur de 1 unité de rack (RU). Chaque emballage comprend
un jeu de supports parmi les suivants :
• Supports de montage réversibles (dans les deux sens) de 19 pouces (482,6 mm) ou de 23 pouces
(584,2 mm), qui peuvent pivoter pour s'adapter à la taille de chaque rack. Ces supports réversibles sont
utilisés pour les racks standard EIA et IEC.
• Supports ETSI utilisés pour les racks standard ETSI.
Installer les panneaux de brassage multiplexeurs/démultiplexeurs à 32 canaux NCS 1000
1
Support d'adaptateur ETSI
2
Vis cruciformes à tête cylindrique M6 x 12 mm
Guide d'installation matérielle pour les modules passifs Cisco NCS 1010 et Cisco NCS 1000
145
