Modules de dérivation Cisco NCS 1000

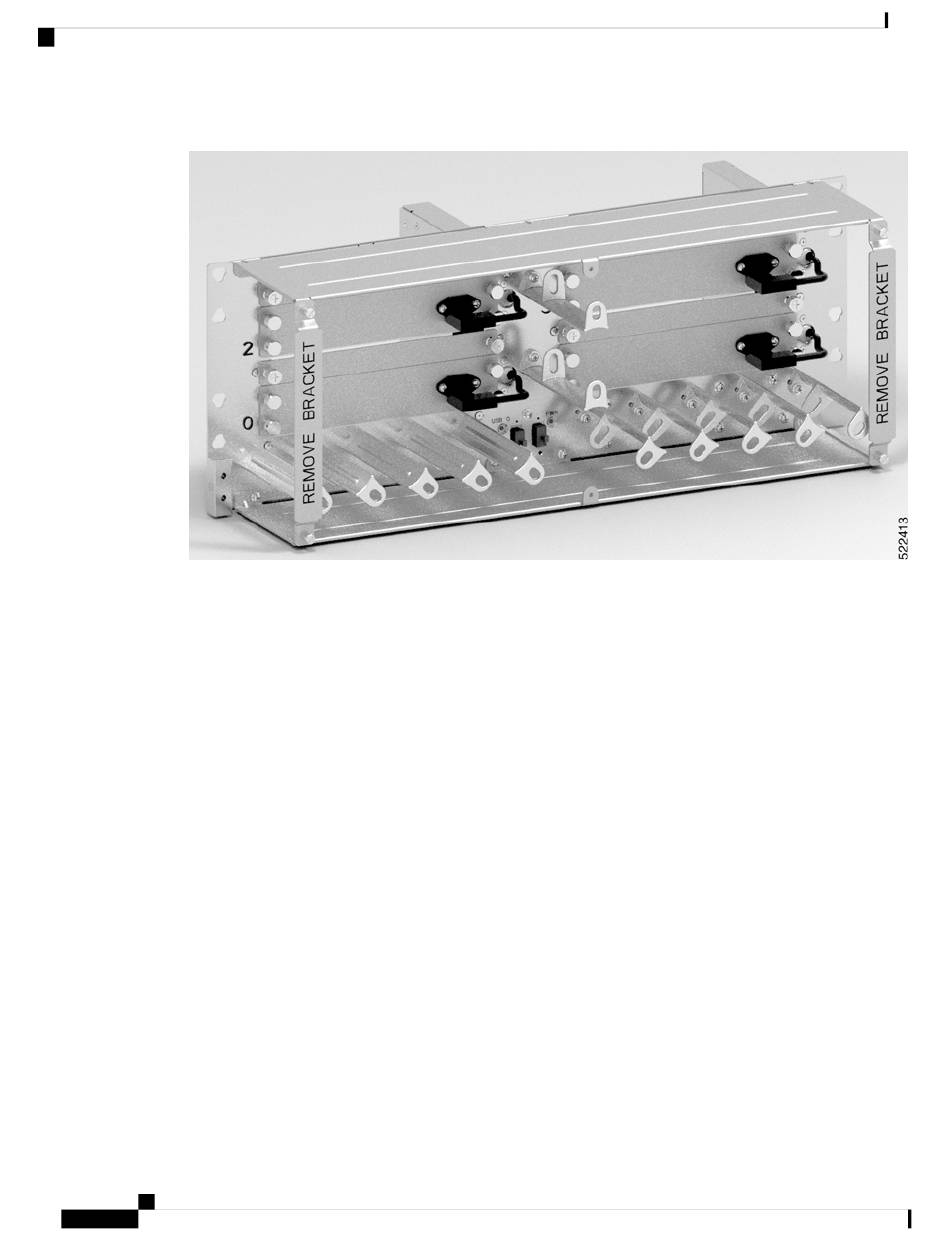

Illustration 59 : NCS1K-BRK-SA
Modules de dérivation Cisco NCS 1000
Les modules de dérivation sont un ensemble de trois unités de dérivation optiques. Vous pouvez connecter
ces modules aux ports du connecteur MPO A/D 4 à 11, A/D 12 à 19, A/D 20 à 27 et A/D 28 à 33 des cartes
de ligne OLT-C et OLT-R-C pour fournir les connexions internes du nœud ROADM et pour l'ajout/le retrait
des canaux locaux.
Une connexion USB 3.0 provenant du châssis NCS 1010 alimente les panneaux de dérivation. Les modules
surveillent les signaux, vérifient la connexion et récupèrent les données d'inventaire.
Ils disposent de deux modes de fonctionnement :
• Mode basse consommation : récupère uniquement les données d'inventaire.
• Mode haute puissance : des fonctions de surveillance et de vérification complètes sont disponibles.
Les trois modules de dérivation peuvent être utilisés en bande C.
Guide d'installation matérielle pour les modules passifs Cisco NCS 1010 et Cisco NCS 1000
78
Procéder à l'installation matérielle du panneau de dérivation Cisco NCS 1000
