Installer et acheminer le câble USB
a) Retirez le cache antipoussière de l'adaptateur LC sur les modules de dérivation.
b) Placez le connecteur du câble LC face à l'adaptateur de cloison LC correspondant des modules de dérivation.
c) Alignez l'encoche du connecteur du câble sur le logement de l'adaptateur récepteur.

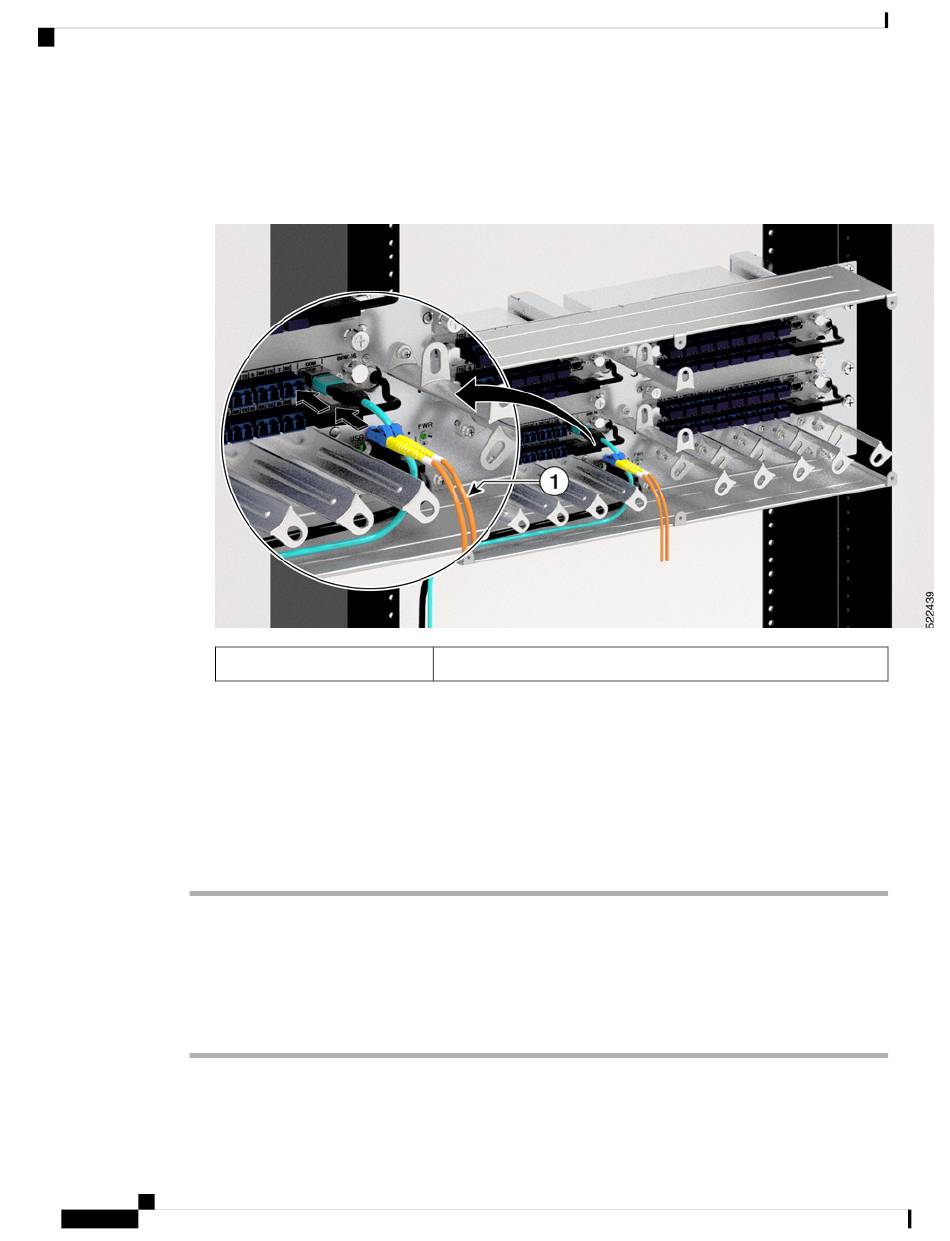

Illustration 88 : Alignement du connecteur du câble LC
d) Insérez délicatement le connecteur du câble dans l'adaptateur jusqu'à ce que vous entendiez un déclic, qui
indique que le système de verrouillage est enclenché.
e) Acheminez les câbles par le côté gauche ou droit du panneau de dérivation. Reportez-vous à la rubrique
Gestion des câbles du panneau de dérivation, à la page
f) Placez l'autre extrémité du connecteur du câble LC face à l'unité correspondante.
g) Alignez l'encoche du connecteur du câble LC sur le logement de l'adaptateur récepteur.
h) Insérez délicatement le connecteur du câble dans l'adaptateur jusqu'à ce que vous entendiez un déclic, qui
indique que le système de verrouillage est enclenché.
Installer et acheminer le câble USB
Procédez comme suit pour installer et acheminer le câble USB 3.0 dans le châssis NCS 1010.
Procédure
Étape 1
Retirez le cache antipoussière du port USB 0 dans le panneau de dérivation.
Guide d'installation matérielle pour les modules passifs Cisco NCS 1010 et Cisco NCS 1000
116
1
Procéder à l'installation matérielle du panneau de dérivation Cisco NCS 1000
Câble LC
111.
