Procéder à l'installation matérielle du panneau de dérivation Cisco NCS 1000
Gestion des câbles du panneau de dérivation

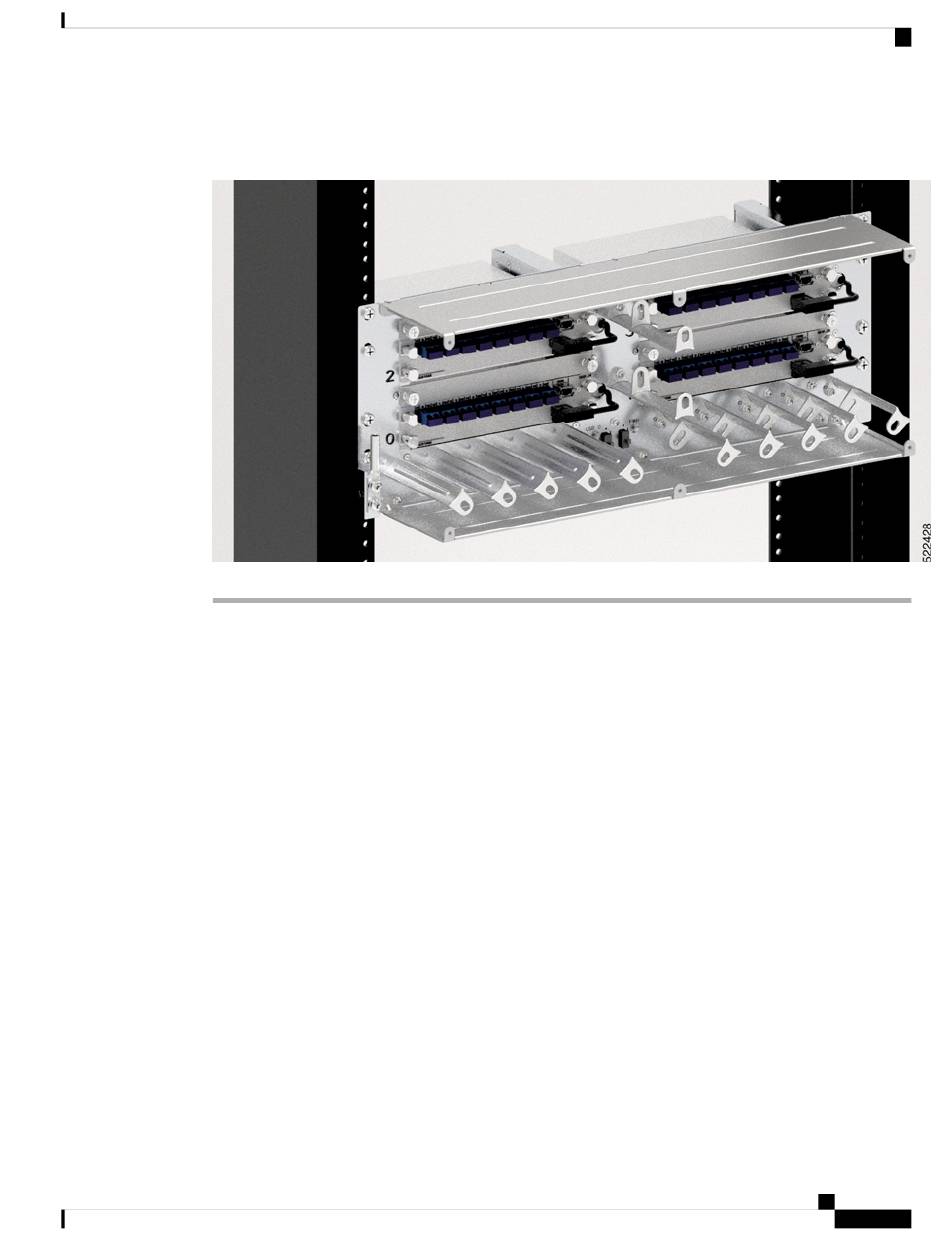

L'image suivante illustre l'installation complète des modules de dérivation dans les panneaux de dérivation.
Illustration 83 : Panneau de dérivation avec modules de dérivation installés
Gestion des câbles du panneau de dérivation
Le panneau de dérivation permet de raccorder des câbles haute densité des modules de dérivation. Les
câbles LC, MPO et USB sortent du panneau de dérivation par le côté droit, le côté gauche ou les deux côtés.
Le câble USB 3.0 doit sortir du côté inférieur gauche du panneau de dérivation et se connecter au connecteur
USB 0 de l'unité EITU du système NCS 1010. Les câbles MPO doivent sortir du côté droit du panneau de
dérivation vers les ports MPO des cartes de ligne NCS 1010 OLT-C et OLT-RC. Les câbles LC peuvent sortir
par le côté gauche, le côté droit ou les deux côtés du panneau de dérivation. L'image suivante montre les
différentes orientations des guides de fibre optique :
Guide d'installation matérielle pour les modules passifs Cisco NCS 1010 et Cisco NCS 1000
111
