Installer le rail coulissant dans le rack
Type de rack
Racks 19 po
Racks 23 po
Racks ETSI
Installer le rail coulissant dans le rack
Le rail coulissant peut être inséré uniquement le long des montants avant du rack à quatre montants. Par
conséquent, vous pouvez utiliser les mêmes rails coulissants pour les racks à deux et à quatre montants.
•
•
•
Installer le rail coulissant dans un rack EIA de 19 po
Procédez comme suit pour installer le rail coulissant dans un rack EIA à deux ou quatre montants.
Procédure
Étape 1
Identifiez les rails coulissants gauche et droit.
Étape 2
Sur le montant avant gauche du rack, placez le rail coulissant latéral gauche.
Étape 3
Insérez les quatre vis dans le rail coulissant, une par une.

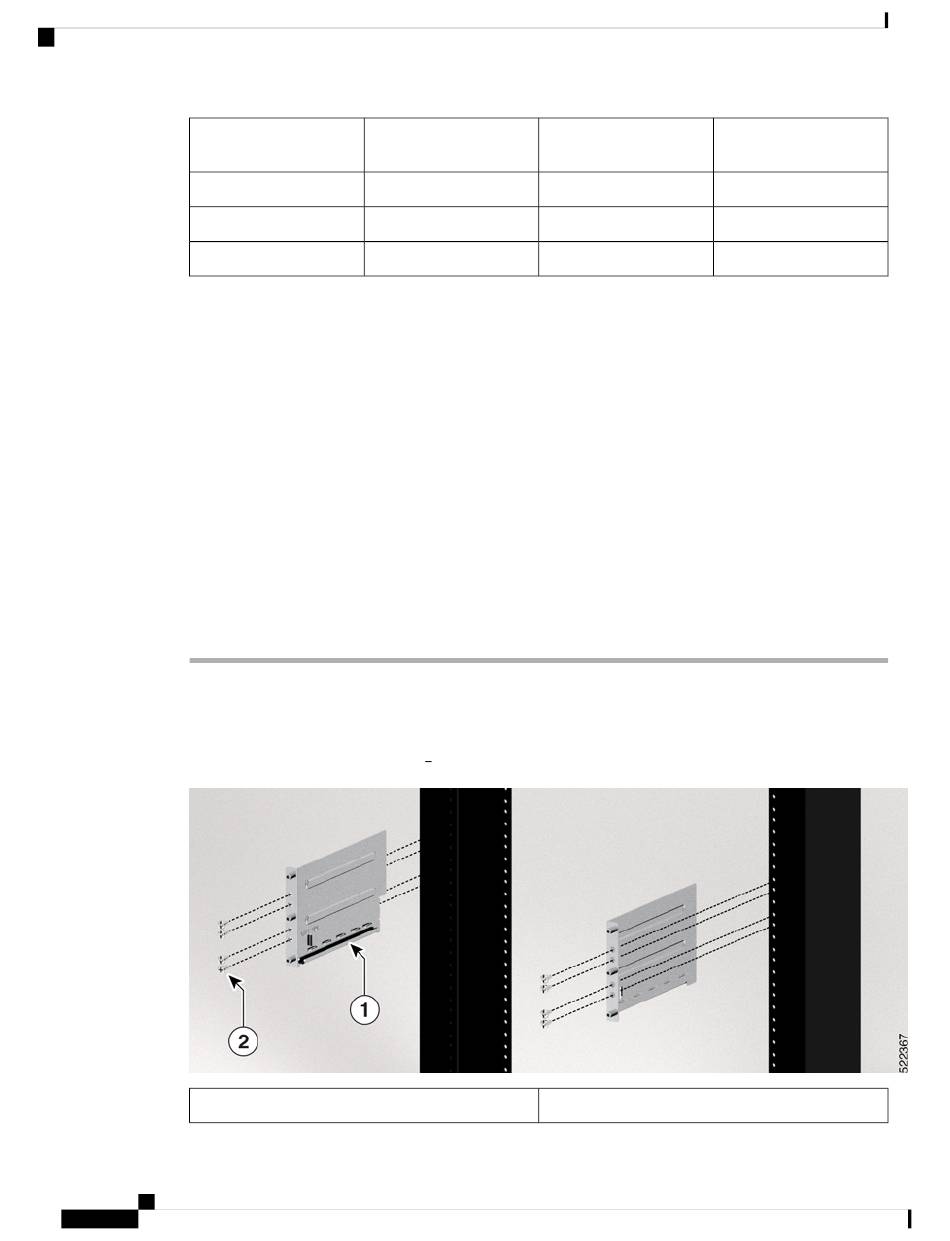

Illustration 29 : Intégration du rail coulissant Rack EIA
1
Guide d'installation matérielle pour les modules passifs Cisco NCS 1010 et Cisco NCS 1000
38
Ouverture avant du rack
X
450,8 mm (17,7 po)
552,4 mm (21,7 po)
500 mm (19,68 po)
Installer le rail coulissant dans un rack EIA de 19 po, à la page 38
Installer le rail coulissant dans un rack ANSI de 23 po, à la page 39
Installer le rail coulissant dans un rack ETSI, à la page 40
Installation matérielle du système Cisco NCS 1010
Trou de montage du rack
Dimension de la bride de
centre-centre Y
fixation Z
465 mm (18,3 po)
482,6 mm (19 po)
566,7 mm (22,3 po)
584,2 mm (23 po)
515 mm (20,276 po)
533,4 mm (21 po)
Rail coulissant
