Description de la mise à la terre

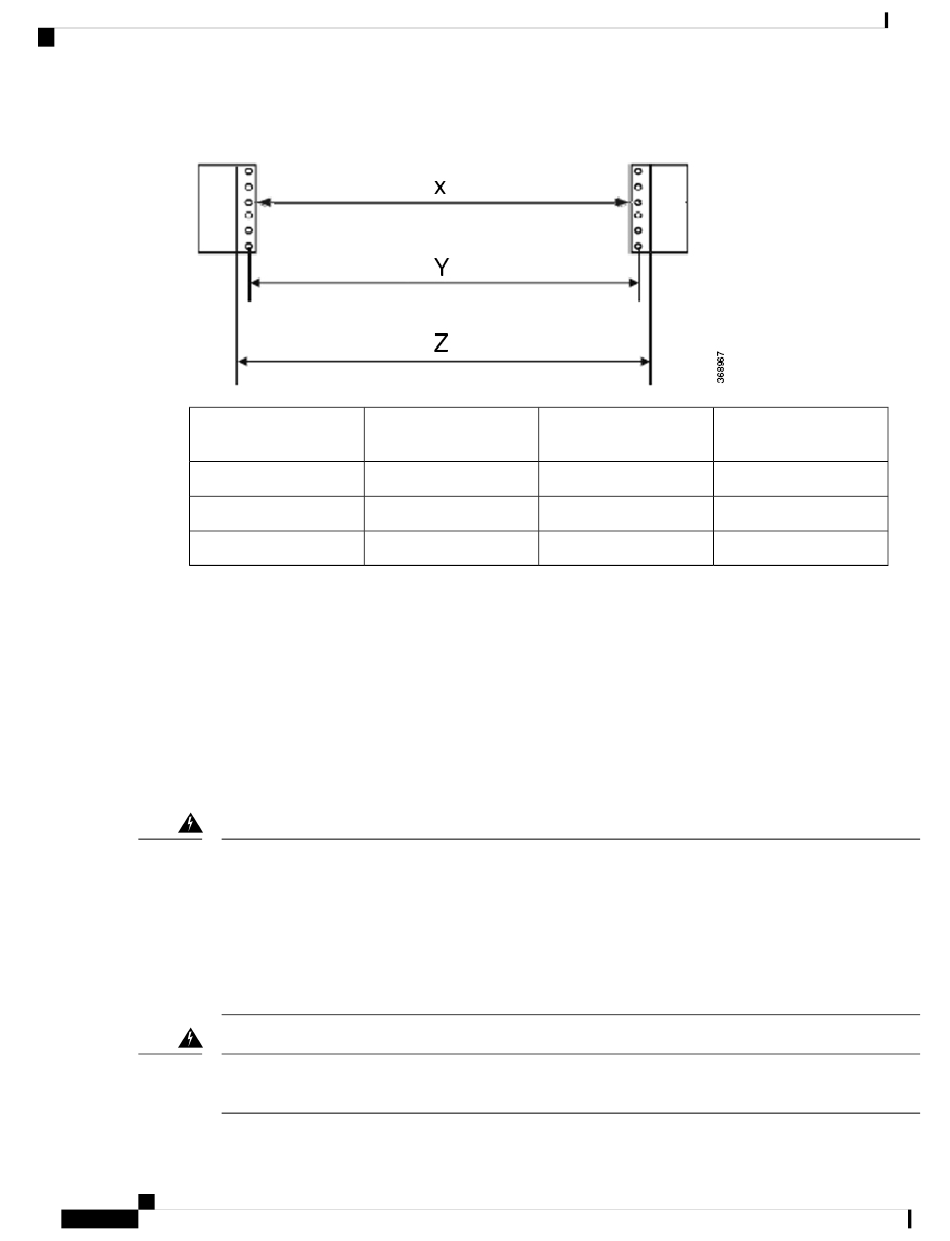

Illustration 66 : Caractéristiques du rack
Type de rack
Racks ANSI de 19 po
Racks ANSI de 23 po
Racks ETSI de 21 po
Description de la mise à la terre
La surface non peinte entre le support d'adaptateur, les modules optiques et les panneaux de brassage garantit
une mise à la terre correcte des panneaux de dérivation. Le support d'adaptateur, les supports d'adaptateur
droits et les supports d'adaptateur en Z ne sont pas peints et disposent d'une couche de finition conductrice.
Mises en garde relatives à la mise à la terre
Tenez compte des mises en garde suivantes relatives à la mise à la terre :
Attention
Attention
Guide d'installation matérielle pour les modules passifs Cisco NCS 1010 et Cisco NCS 1000
96
Ouverture avant du rack
X
450,8 mm (17,7 po)
552,4 mm (21,7 po)
500 mm (19,68 po)
L'appliance doit être connectée à une prise mise à la terre.
Apparatets stikprop skal tilsluttes en stikkontakt med jord, som donneur forbindelse til stikproppens
jord.
Laite on liitettävä suojakoskettimilla varustettuun pistorasiaan.
Apparatet må tilkoples jordet stikkontakt.
Apparaten skall anslutas till jordat uttag. Consigne 414.
Afin de réduire le risque de décharge électrique ou d'incendie, vous devez incorporer un équipement
de déconnexion à deux pôles et immédiatement accessible dans le câblage fixe. Consigne 1022.
Procéder à l'installation matérielle du panneau de dérivation Cisco NCS 1000
Trou de montage du rack
centre-centre Y
465 mm (18,3 po)
566,7 mm (22,3 po)
515 mm (20,276 po)
Dimension de la bride de
fixation Z
482,6 mm (19 po)
584,2 mm (23 po)
533,4 mm (21 po)
