Ecoulements gravitaires
La proposition d'installation suivante permet cependant un montage dans une conduite
verticale. Les restrictions ou la mise en place d'une vanne de section inférieure au
diamètre nominal évitent le fonctionnement à vide du capteur pendant la mesure.

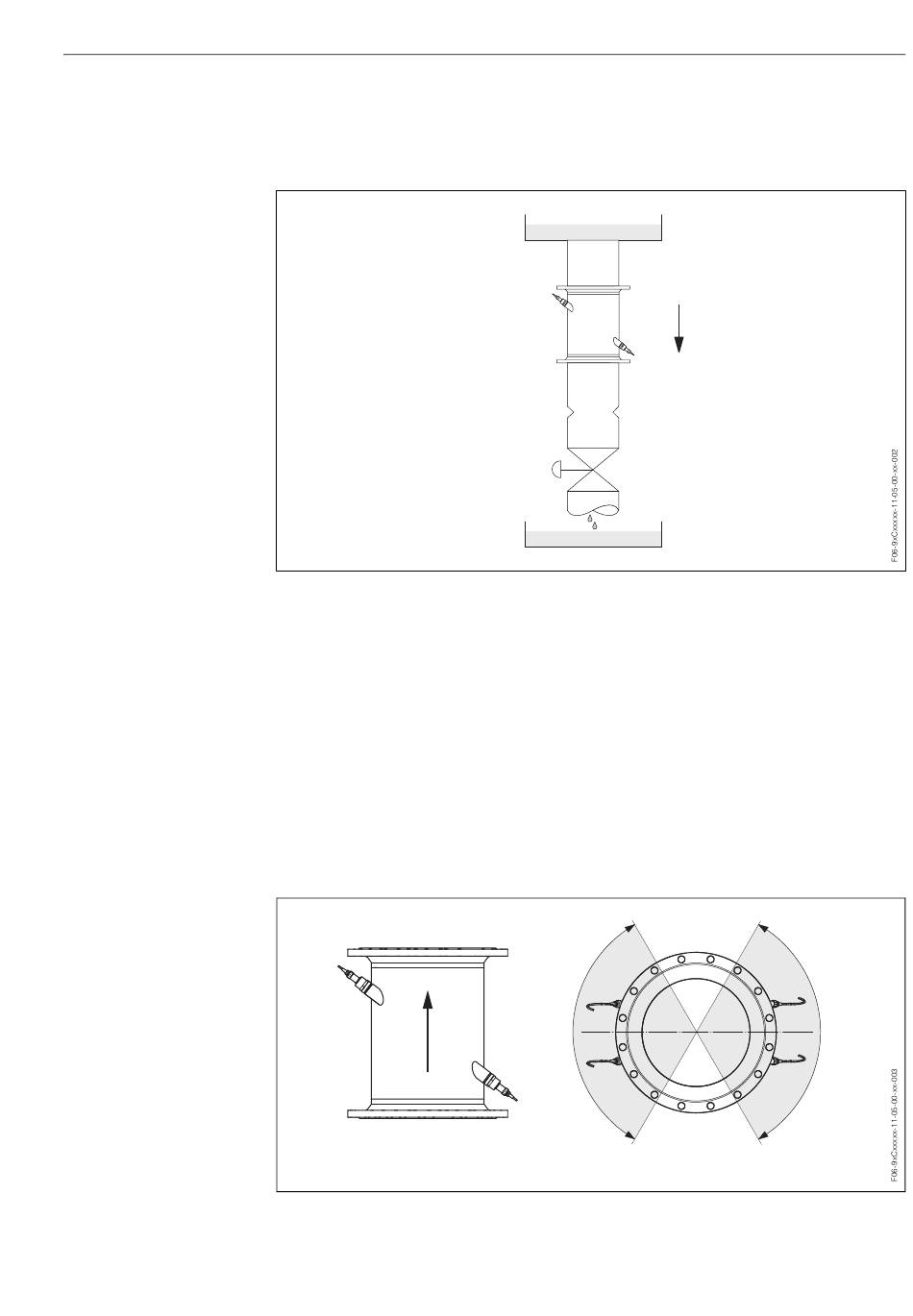

fig. 7: Montage dans un écoulement gravitaire
1 = réservoir de stockage, 2 = capteurs, 3 = diaphragme, restriction, 4 = vanne, 5 = réservoir de dosage
3.2.3

Implantation

Implantation verticale
Implantation recommandée avec sens d'écoulement montant (vue A). Les particules
solides se déposent au fond. Le produit étant au repos, les gaz sortent de la zone du
capteur. Les tubes de mesure peuvent en outre être entièrement vidangés et protégés
contre les dépôts.
Implantation horizontale
Dans le domaine d'implantation recommandé (c, max. 120°) avec un montage horizon-
tal (vue B), les accumulations de gaz et d'air sur la paroi supérieure de la conduite ainsi
que les dépôts sur le fond ont une influence moindre sur la mesure.
A
fig. 8: Implantation (A = vertical, B = horizontal, c = zone d'implantation max. 120°C)
1
2
3
4
5
c
3 Montage
c
B
