11. Connecteurs dʼalimentation ATX (24-pin EATXPW, 4-pin ATX12V)
Ces connecteurs sont destinés aux prises dʼalimentation ATX. Les
prises dʼalimentation sont conçues pour ne pouvoir entrer dans ces
connecteurs que dans un seul sens. Trouvez le bon sens et pressez
jusquʼà ce que la prise soit bien en place.
• Pour un système complètement configuré, nous vous recommandons
dʼutiliser une alimentation (PSU) compatible avec les Spécifications
2.0 (ou plus récentes) ATX 12V et fournissant une puissance
minimum de 350 W.
• Nʼoubliez pas de connecter la prise ATX 12 V 4 broches; sinon, le
système ne démarrera pas.
• Une alimentation plus puissante est recommandée lors de lʼutilisation
dʼun système équipé de plus de périphériques consommant de
lʼénergie. En cas dʼinsuffisance dʼalimentation le système risque de
devenir instable ou de ne plus démarrer.
®

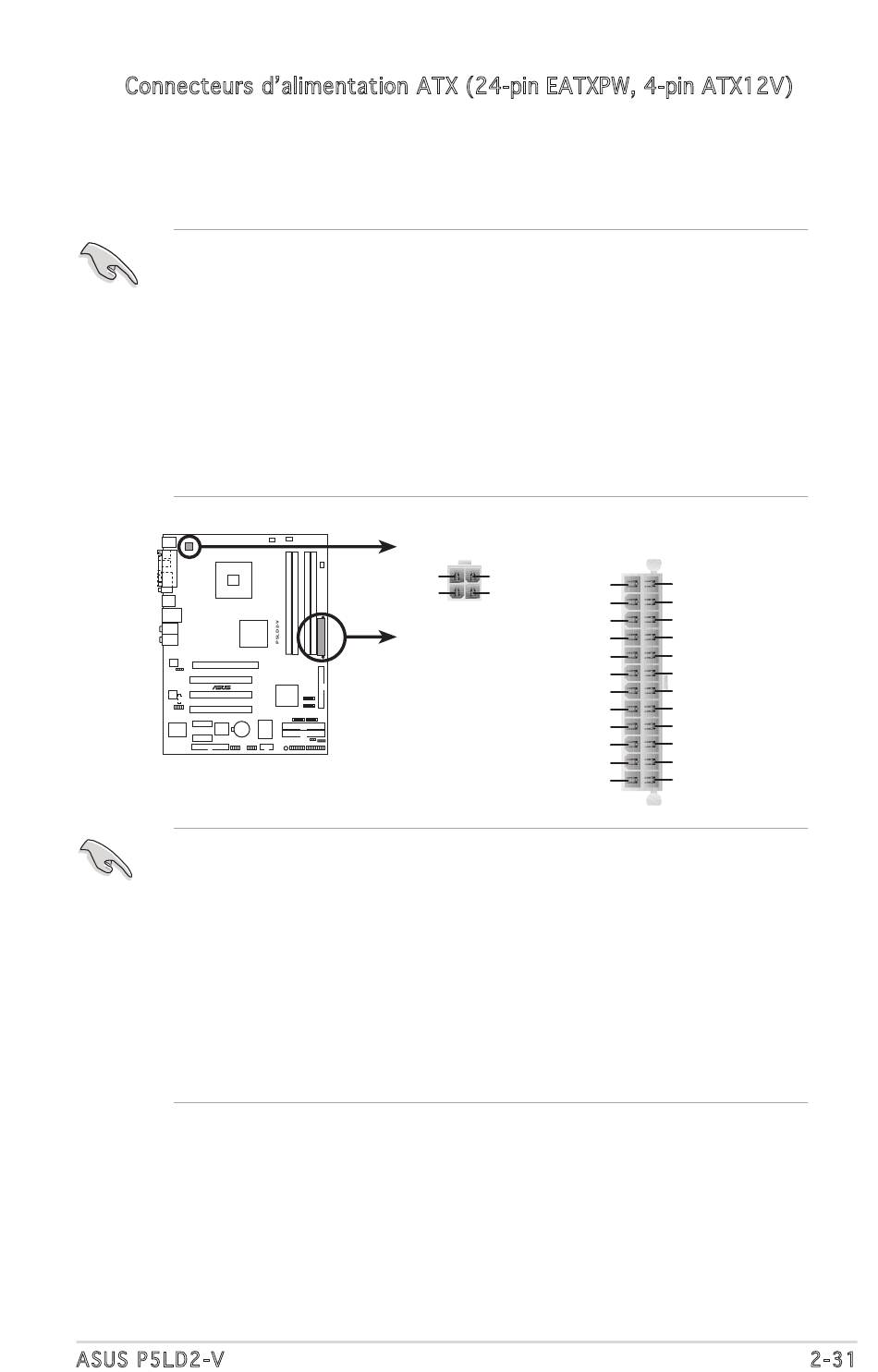

Connecteurs dʼalimentation ATX
P5LD2-V ATX power connectors
de la P5LD2-V
Remarques Importantes sur les exigences dʼalimentation de la carte mère
• Les alimentations ATX 350 W 12 V conformes à la spécification 2.0
ont passé les tests dʼalimentation requise par la carte mère avec la
configuration suivante:
CPU
Mémoire
Carte graphique
Périphérique P-ATA :
Périphérique S-ATA :
Lecteur optique
ASUS P5LD2-V
ATX12V
+12V DC +12V DC
GND GND
+5V Standby
Power OK
: Intel Pentium
® ®
: 512 Mo DDR2 (x 4)
: Nvidia 6600GT sur slot PCI Express x16
Disque dur IDE
Disques durs SATA (x2)
: DVD-RW
EATXPWR
+3 Volts Ground
+12 Volts +5 Volts
+12 Volts +5 Volts
+5 Volts
-5 Volts
Ground Ground
+5 Volts Ground
Ground Ground
+5 Volts PSON#
Ground Ground
+3 Volts -12 Volts
+3 Volts +3 Volts
D 3.0 GHz Dual Core CPU
