Proline Promag 10D
Compatibilité
électromagnétique (CEM)
Gamme de température du
produit
Gamme de pression du
produit
Conductivité
!

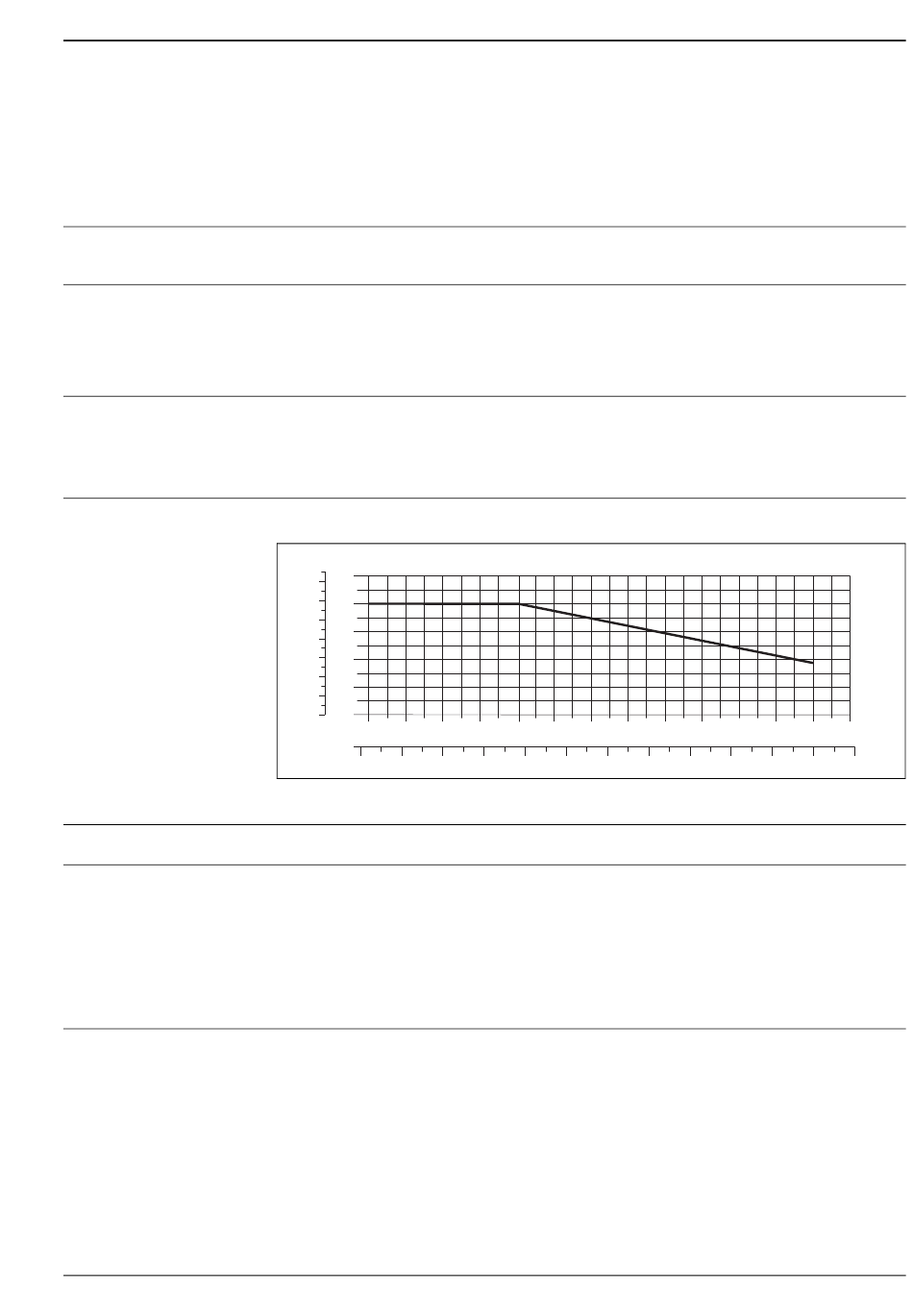

Courbes pression-
température
Résistance aux dépressions
Gamme de débit

Perte de charge

Endress+Hauser
• Selon CEI/EN 61326 et recommandation NAMUR NE 21
• Emission : selon seuil pour l' i ndustrie EN 55011

Process

0...+60 °C (+32...+140 °F)
• EN 1092-1 (DIN 2501) jusqu' à PN 16
• ASME B 16.5 jusqu' à Class 150
• JIS B2220 jusqu' à 10 K
• DIN ISO 228 (filetage G") jusqu' à PN 16
• ANSI/ASME B 1.20 (filetage NPT") jusqu' à Class 150
La conductivité minimale est ≥50 μS/cm
Remarque !
Pour la version séparée, la conductivité minimale dépend également de la longueur du câble de liaison
(→  10, section "Longueur du câble de liaison").
Pression de service admissible
[psi] [bar]
20
280
240
16
200
12
160
120
8
80
4
40
0
0
0 5 10
30 40 50
Tube de mesure : 0 mbar abs (0 psi abs) pour une température du produit ≤ 60 °C (140 °F)
Le diamètre de conduite et la quantité écoulée déterminent le diamètre nominal du capteur. La vitesse
d' é coulement optimale se situe entre 2...3 m/s (6,56...9,84 ft/s). La vitesse d' é coulement (v) doit en
outre être adaptée aux propriétés physiques du produit :
• v < 2 m/s (6,56 ft/s) : produits abrasifs comme la terre glaise, le lait de chaux, les boues de minerai,
etc.
• v > 2 m/s (6,56 ft/s) : produits colmatants comme les boues d' é puration, etc.
Pour un aperçu des seuils de la gamme de mesure : chapitre "Gamme de mesure" →  4.
• Pas de perte de charge si le montage du capteur a été réalisé dans une conduite de même diamètre
nominal.
• Indications de pertes de charge lors de l' u tilisation d' a daptateurs selon DIN EN 545
(→  12, section "Adaptateurs")
15 20 25 30 35
60 70 80 90 100 110
40 45 50 55
60
120 130 140
[°C] [°C]
65
150 [°F]
A0029352-DE
