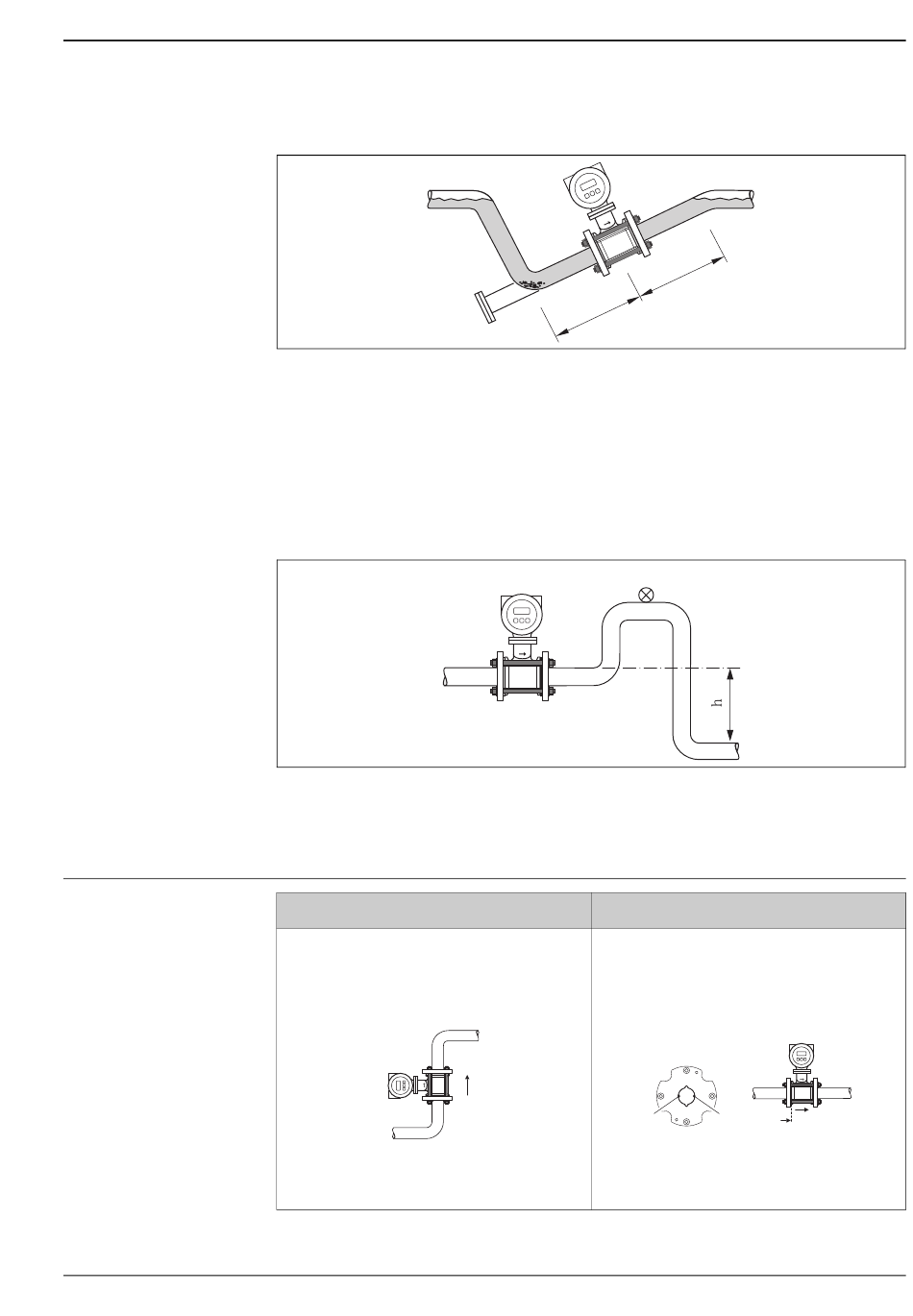

Conduites partiellement remplies
Lors de conduites partiellement remplies il convient de prévoir un montage du type siphon.
Montage dans le cas de conduites partiellement remplies

Ecoulements gravitaires

Dans le cas d' é coulements gravitaires d' u ne longueur h ≥ 5 m (16,4 ft), prévoir un siphon ou une vanne
de mise à la pression atmosphérique en aval. On évite ainsi les risques de dépression et de ce fait un
endommagement éventuel du tube de mesure. Cette mesure permet d' é viter un siphonnage de la
conduite et de ce fait la formation de bulles d' a ir.
Indications relatives à la résistance aux dépressions du tube de mesure →  15, section "Résistance aux
dépressions".
Conditions d' i mplantation dans le cas d' é coulements gravitaires
1 Vanne de mise à la pression atmosphérique
2 Siphon de conduite
h Longueur de l' é coulement gravitaire
Verticale
Il convient en principe de préférer une implantation
verticale. Par une implantation verticale, il est
possible d' é viter les bulles d' a ir ou poches de gaz ainsi
que les dépôts dans la conduite.
Implantation verticale
³ 2 x DN
³ 5 x DN
1
2
Horizontale
Dans le cas d' u ne implantation horizontale, l' a xe des
électrodes devrait être horizontal. Une brève isolation
des deux électrodes de mesure en raison de bulles d' a ir
est ainsi évitée.
A
1 1
A0010709
Implantation horizontale
1 Electrodes de mesure
A0010707
A0010708
A
A0010710
