Proline Promag 10D

Set de montage

!
Endress+Hauser
max. 8°
Perte de charge due aux adaptateurs
Le capteur Promag D en version entre brides est monté entre les brides de la conduite à l' a ide d' u n set
de montage. Le centrage de l' a ppareil se fait à l' a ide des encoches sur le capteur. Selon la norme de la
bride ou du diamètre des perçages, des douilles de centrage supplémentaires sont fournies.
Remarque !
• Un set de montage comprenant des tiges filetées, des joints, des écrous et des rondelles peut être
commandé séparément (voir "Accessoires").
• Pour le capteur Promag D avec raccord fileté, le kit de montage n' e st pas nécessaire.
1
2
3
4

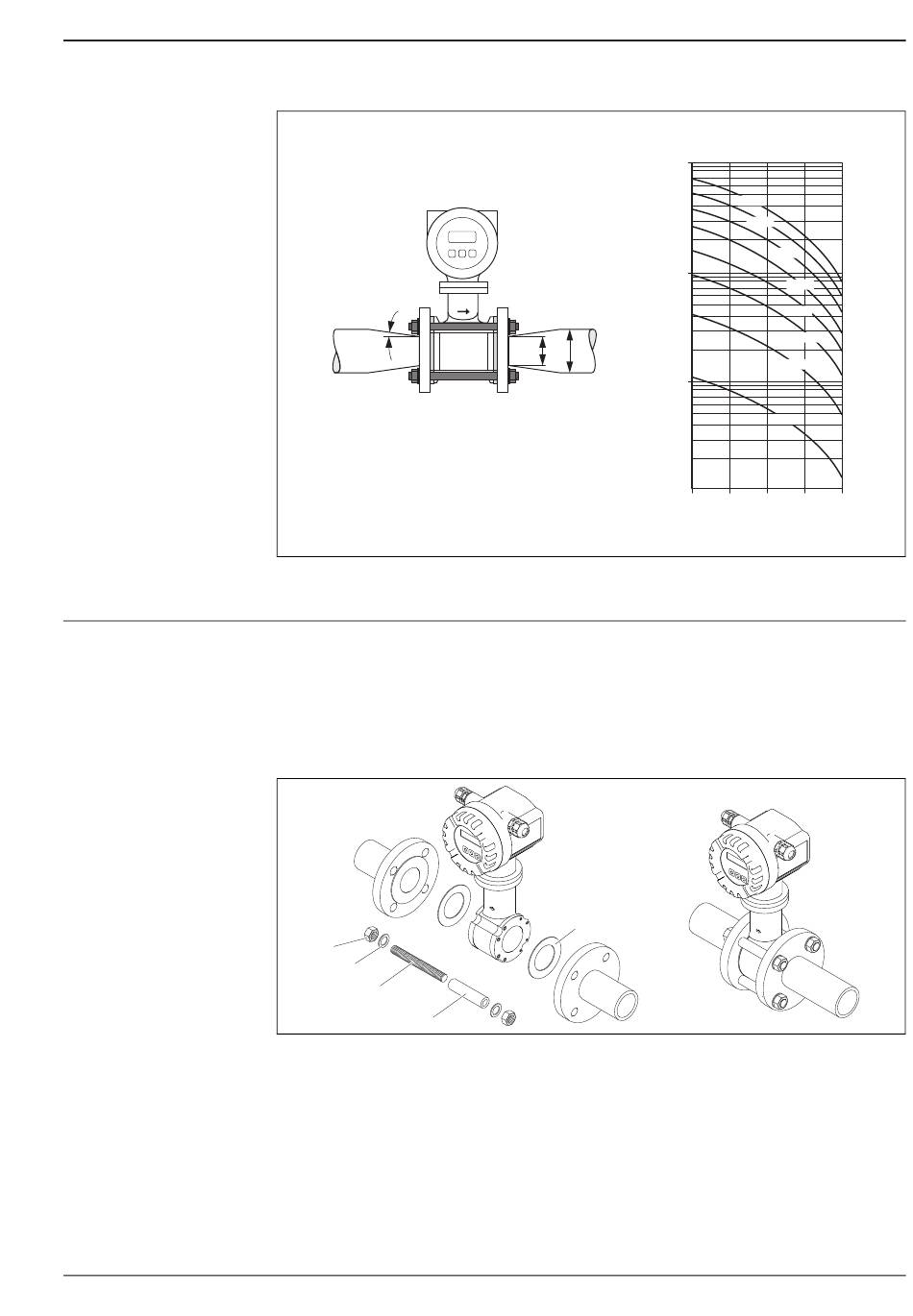

Montage du capteur Promag D en version entre brides
1 Ecrou
2 Rondelle
3 Tige filetée
4 Douille de centrage
5 Joint
[mbar]
100
10
d
D
1
0.5
5
8 m/s
7 m/s
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.6 0.7 0.8 0.9
d / D
A0010713
A0010714
