Lochinvar POWER-fin 502 Manuel D'installation page 7

Le Power-fin - Fonctionnement...
29. Interrupteur de débit
L'interrupteur de débit est un dispositif de sécurité assurant la
circulation dans l'échangeur thermique pendant le fonctionnement
de l'appareil. Un appareil à faible masse et il ne devrait jamais
fonctionner sans circulation. Le commutateur de circulation fait office
de contact lorsqu'une circulation est détectée et permet à l'appareil
de fonctionner. Si pour une raison quelconque, la circulation est
interrompue pendant le fonctionnement de l'appareil, l'interrupteur
de débit coupera le contrôle de circuit et l'unité sera éteinte.

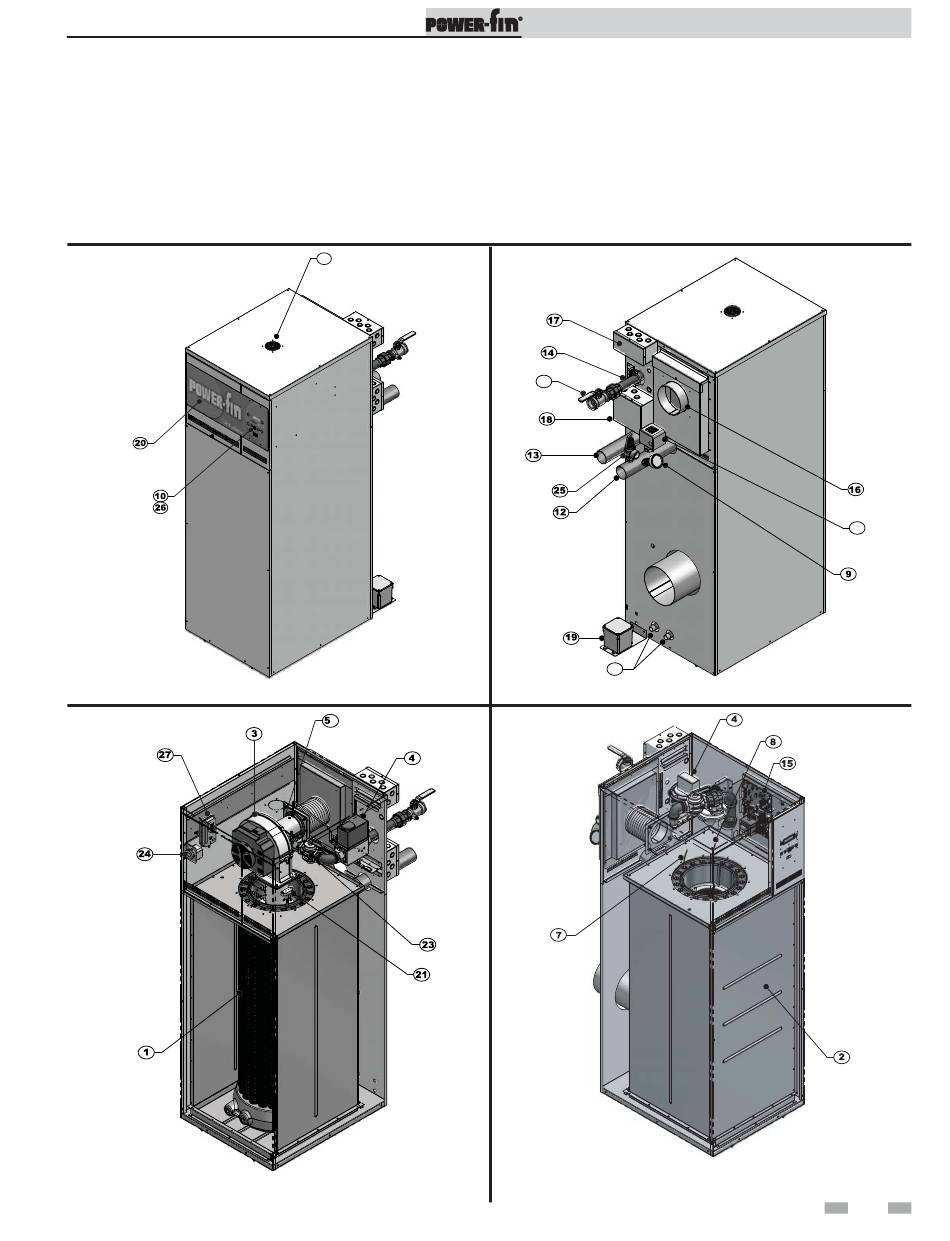

Modèles 502 à 1302 Vue avant
Modèles 502 à 1302 Côté droit (intérieur de l'appareil) - M9
31
0
Manuel d'installation et de mode d'emploi
(suite)
30. Orifice(s) de drainage
Endroit à partir duquel l'échangeur thermique peut être drainé.
31. Ventilateur
Permet une circulation d'air autour des commandes à l'intérieur de
l'appareil.
32. Vanne d'arrêt manuel
La vanne manuelle sert à isoler l'appareil de l'alimentation de gaz.
32
30
Modèles 502 à 1302 Vue arrière
Modèles 502 à 1302 Côté gauche (intérieur de l'appareil)
- F9
29
7
