6
Élimination du condensat
Installation du purgeur de condensats
1. Repérez la trousse du purgeur de condensats livré non monté
avec l'appareil. La trousse contient un socle de tôle, deux (2)
écrous et le purgeur de condensats.
2. Installez le socle du purgeur de condensats à l'arrière de
l'appareil, dans l'angle inférieur gauche (voir figure 6-1). Fixez le
socle à l'appareil à l'aide des trous percés sur l'appareil.
3. Fixez le purgeur de condensats au socle à l'aide des deux (2)
écrous fournis dans la trousse. Le purgeur de condensats doit
être orienté de telle sorte que les raccords cannelés soient
dirigés vers l'appareil (figure 6-1).
4. Utilisez un niveau pour vous assurer que le purgeur de conden-
sats est de niveau sur son socle. Si le purgeur de condensats n'est
pas de niveau, les produits de fumée pourraient se déverser dans le
purgeur de condensats.
5. Repérez les deux tuyaux sortant de l'arrière de l'appareil.
Raccordez le gros tuyau au raccord cannelé inférieur du purgeur
de condensats. Fixez-le à l'aide d'un collier de serrage (non
fourni) (figure 6-1).
6. Raccordez le petit tuyau au raccord cannelé supérieur du purgeur
de condensats. Fixez-le à l'aide d'un collier de serrage (non
fourni) (figure 6-1).
7. Acheminez le faisceau à 3 broches du purgeur de condensats
au connecteur correspondant au bas de l'arrière de l'appareil
(figure 6-1). Ceci est l'interrupteur de drain bloqué. Cet
interrupteur mettra l'appareil hors tension si le purgeur de
condensats est trop plein.
8. Ôtez les quatre (4) vis fixant le couvercle au purgeur de
condensats puis retirez le couvercle (figure 6-1).
9. Repérez le flotteur en plastique à l'intérieur du tube. Assurez-
vous que rien, sous le flotteur, n'empêche son positionnement
correct (figure 6-1).
10. Remplissez avec de l'eau douce jusqu'à ce que l'eau commence à
sortir par le drain.
11. Replacez le couvercle sur le purgeur de condensats.
12. Remettez en place les quatre (4) vis retirées à l'étape 8.
13. Le purgeur de condensats est équipé d'un raccord de tuyauterie de
1/2 po. Raccordez-y un tuyau ou un tube adapté (vois figure
6-1).
Manuel d'installation et de mode d'emploi

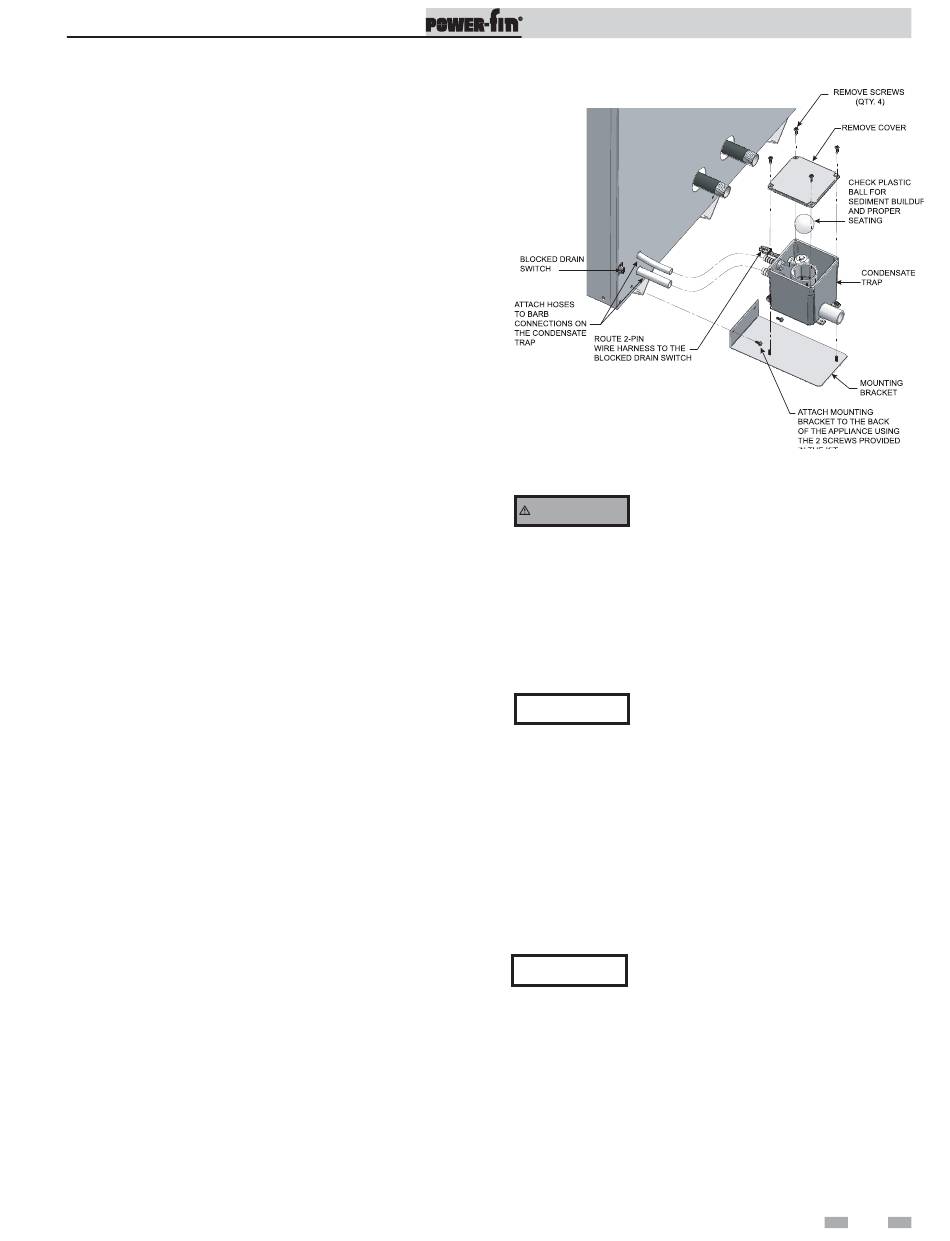

Figure_6-1 Installation du purgeur de condensats
Utilisez un niveau pour vous assurer que le
AVERTISSEMENT
purgeur de condensats est de niveau sur son
socle. Si le purgeur de condensats n'est pas
de niveau, les produits de fumée pourraient se
déverser dans le purgeur de condensats.
Le non-respect de cette consigne peut causer
des dégâts sur l'appareil ou des problèmes de
fonctionnement et pour les personnes, des
blessures ou la mort.
Employez des matériaux autorisés par les
AVIS
autorités compétentes. En l'absence d'autres
autorités, les tuyaux de PVC et de CPVC
devront être conformes aux normes ASTM
D1785 ou D2845. Le ciment et l'apprêt doivent
être conformes aux normes ASME D2564 ou
F493. Au Canada, utilisez des tuyaux en PVC
ou en CPVC, des raccords et du ciment
homologués CSA ou ULC.
14. Installez le tuyau de vidange des condensats en pente et dans
la direction opposée à l'appareil. Faites-le déboucher sur un
siphon de sol ou un filtre de neutralisation de condensats.
N'exposez pas le tuyau de vidange des condensats au gel.
La conduite des condensats ne doit jamais
être obstruée, les condensats devant pouvoir
AVIS
s'écouler librement. Si les condensats gèlent
dans la conduite, ou si la conduite est obstruée
de quelque manière que ce soit, l'interrupteur de
drain bloqué empêche alors le fonctionnement
de l'appareil.
47
