Raccordement des câbles
Lors du raccordement des câbles, veillez à ne pas déformer les broches de contact.
Fixez les connecteurs des câbles en les vissant.
N'utilisez que des câbles de données blindés. N'utilisez que des câbles standard. Vous
trouverez des remarques complémentaires dans le catalogue SIMATIC HMI ST 80.
Vous trouverez le brochage des interfaces dans les spécifications techniques.
Voir aussi
Consignes de sécurité (Page 17)
4.2.2.1
Interfaces

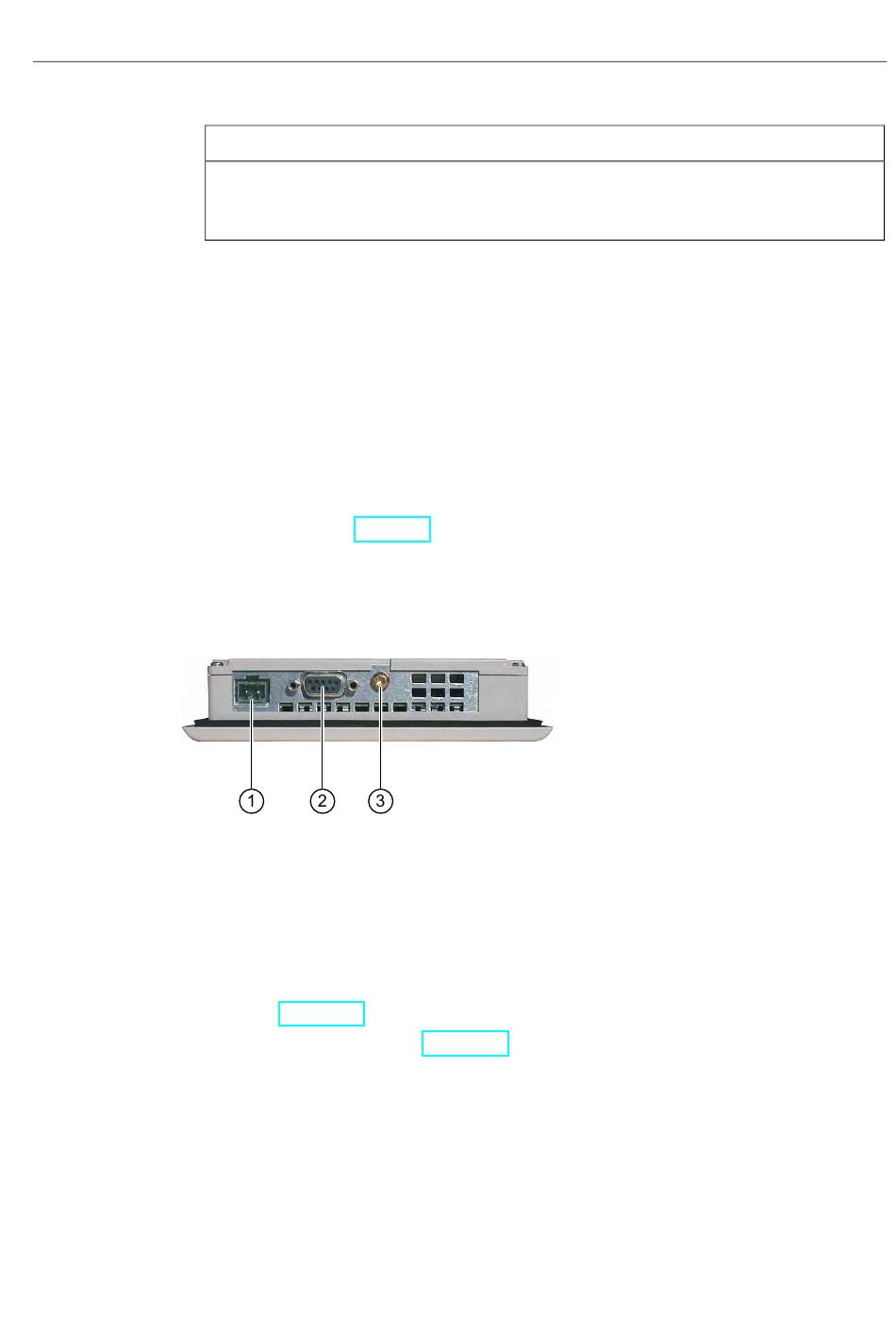

La figure suivante représente les interfaces disponibles sur le pupitre.
Figure 4-2
①
②
③
Voir aussi
Alimentation (Page 146)
RS 485 (IF 1B) sur OP 73micro (Page 146)
OP 73micro, TP 177micro (WinCC flexible)
Instructions de service, 09/2007, 6AV6691-1DF01-0AC0
IMPORTANT
Ordre de raccordement
Suivez l'ordre indiqué pour le raccordement du pupitre. Le pupitre peut subir des
dommages si cet ordre n'est pas respecté.
Interfaces sur le pupitre opérateur
Connecteur d'alimentation
Interface RS 485 (IF 1B)
Connecteur de masse
4.2 Encastrement et raccordement de l'OP 73micro
Montage et raccordement
39
