Installation électrique
3.1

Connecteurs/interfaces

1 = connecteur pour clavier PS2
2 = interface série IF1 A
3 = connecteur pour souris PS2
4 = interface série IF2
5 = interrupteur DIL
6 = interface série IF1 B
7 = interface série IF3
8 = connecteur pour alimentation 24 V CC,
sortie de relais (non utilisable)

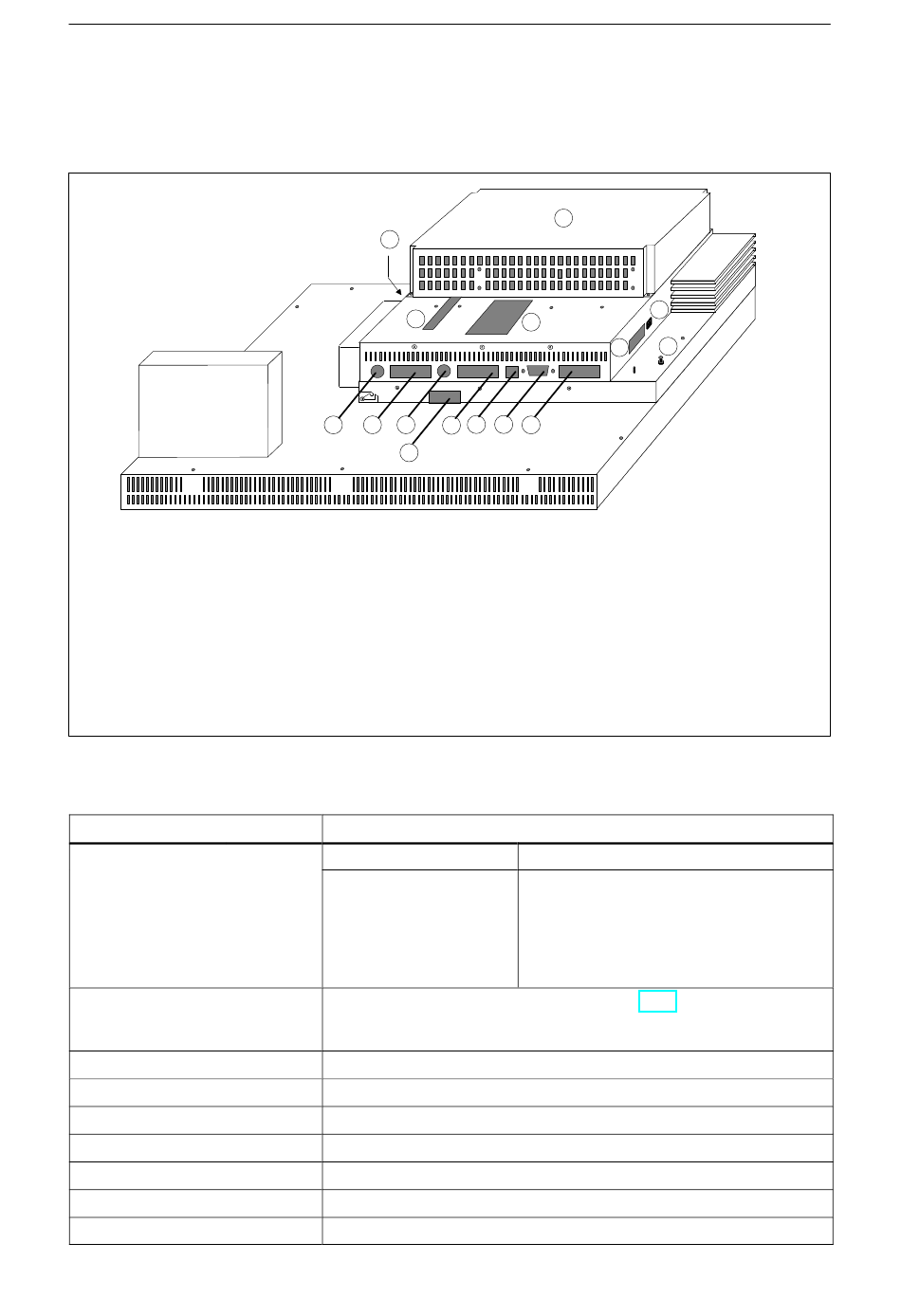

Figure 3-2 Connecteurs et interfaces
Désignation
Interfaces série
IF1 A
IF2
IF1 B
IF3
Interrupteur DIL
Interface parallèle LPT1
Connecteur de clavier PS/2
Connecteur de souris PS/2
Connecteur de clavier MF/2
Boîtier d'extension AT
Emplacements A et B PCMCIA
Connecteur pour DTM (option)
3-2
13
11
1 2 3 5
4
8
9 = interface parallèle LPT1
10 = logement de pile
11 = connecteur pour module de touches directes (DTM)
12 = boîtier d'extension AT
13 = emplacements A et B PCMCIA (non visibles dans l'image)
14 = sortie de relais pour surveillance de température
15 = raccordement de masse (vis de terre)
Niveau
V.24/TTY (active/passive)
V.24/TTY (active/passive)
RS422/RS485 (potentiel flot-
tant)
TTY (passive)
/RS422/RS485
sert à régler l'interface série IF1 B (voir le chapitre 3.1.2). Pour le mode RS422,
il faut régler l'interrupteur DIL. Pour RS485, l'interrupteur DIL permet de mettre
les signaux d'accompagnement sur le bus.
pour connexion parallèle d'imprimante
au dos de l'appareil
au dos de l'appareil
en façade
pour loger deux cartes AT ISA en longueur
pour cartes PCMCIA
pour la connexion d'un module de touches directes à 16 sorties numériques.
12
14
10
15
9
6 7
Description
Utilisation
automate
PC, console de programmation, imprimante
automate
utilisation libre
2
/
3
Pupitre opérateur OP47-12
Edition 5/98
