Montage et raccordement
4.4 Communication avec S7-200
4.4.1.1
Communication par couplage point à point
Dans le cas du couplage point à point, un pupitre opérateur est connecté directement à un
S7-200 et est le seul appareil à y être connecté. Pour le raccordement du pupitre opérateur
à l'automate, vous avez besoin d'un câble MPI ou d'un câble de bus PROFIBUS avec deux
connecteurs de bus PROFIBUS.

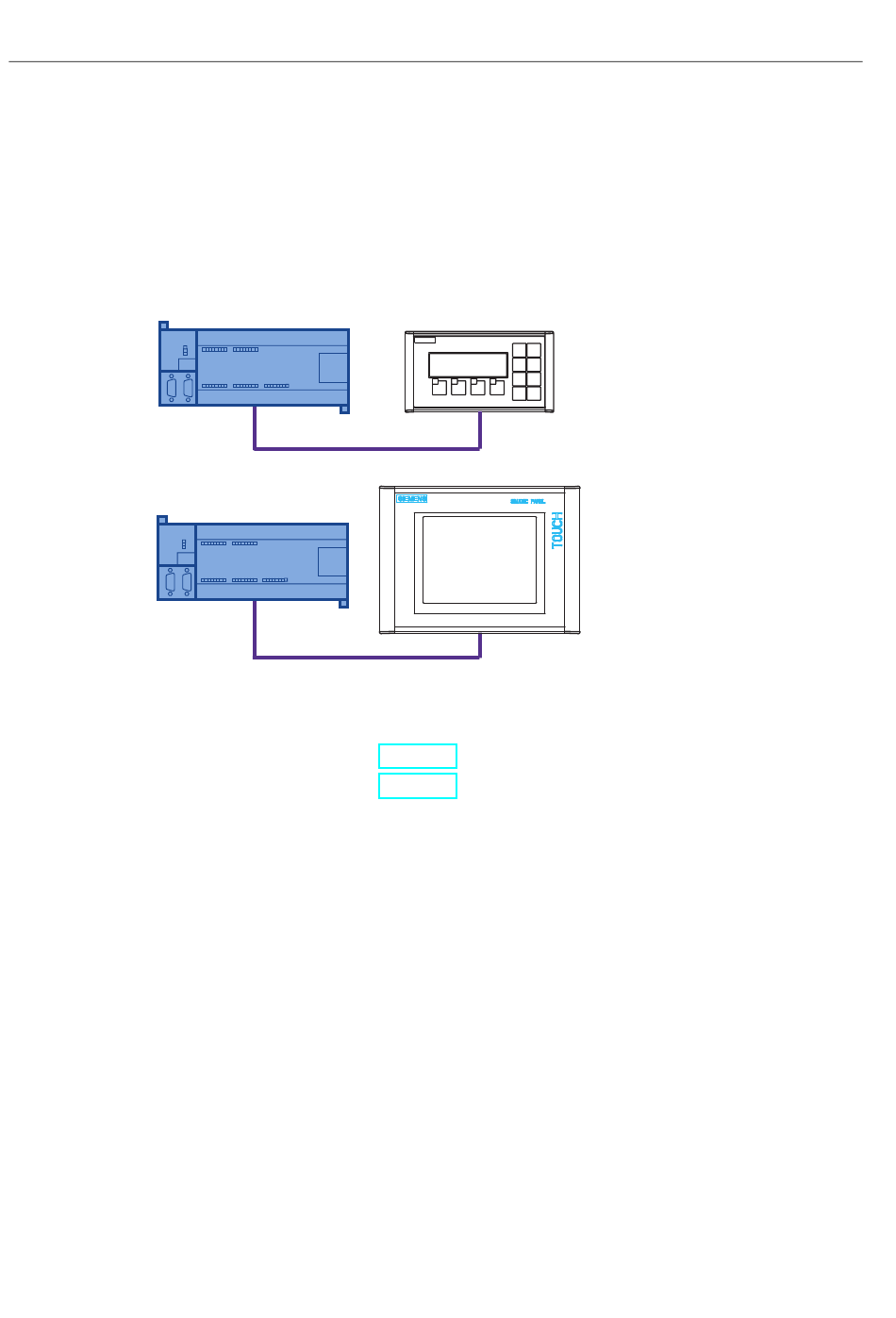

Figure 4-20
Voir aussi
Raccordement de l'automate (Page 42)
Raccordement de l'automate (Page 51)
4.4.1.2
Communication dans le réseau
Introduction
Un réseau est composé de plusieurs partenaires raccordés au même câble de bus et qui
communiquent entre eux. Tous les appareils raccordés ont des adresses de réseau
univoques. C'est lors de la configuration des appareils que l'on détermine lesquels
communiquent entre eux.
Un réseau doit posséder des maîtres, les partenaires actifs, et peut comprendre des
esclaves, les partenaires passifs. Un maître envoie des demandes actives à un autre
appareil et peut aussi réagir aux demandes d'un autre maître. Un esclave réagit uniquement
aux demandes.
La constitution d'un réseau nécessite un câble PROFIBUS avec des connecteurs
PROFIBUS.
Le pupitre opérateur est toujours un maître.
Dans le réseau, le pupitre opérateur ne peut communiquer qu'avec un S7-200.
56
Couplage point à point
OP 73micro, TP 177micro (WinCC flexible)
Instructions de service, 09/2007, 6AV6691-1DF01-0AC0
