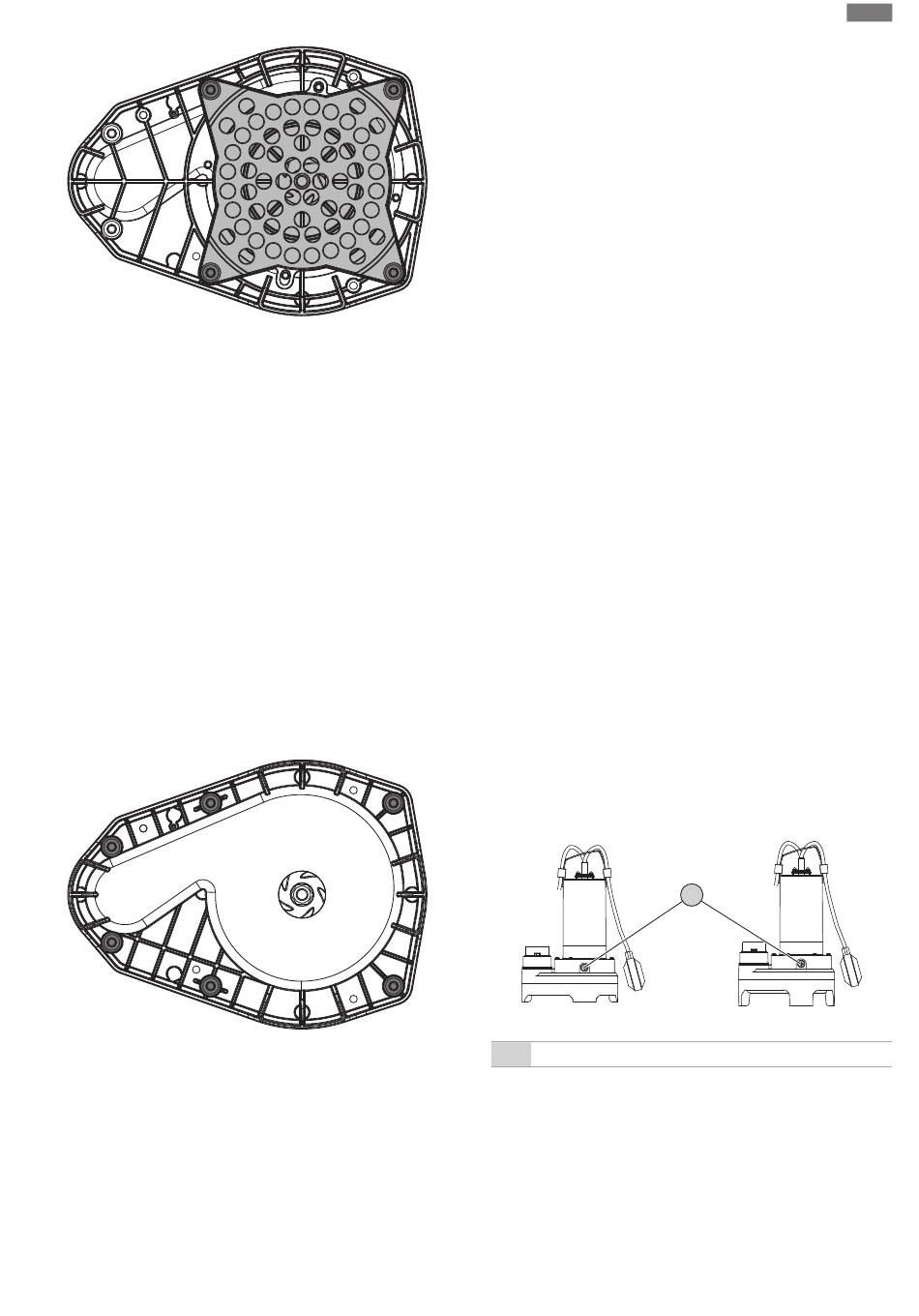

Fig. 4: Padus MINI3-M - Vue du bas
1.
Poser la pompe à l'horizontale sur une surface stable.
2.
Sécuriser la pompe pour éviter qu'elle ne glisse !
3.
Dévisser les 4 vis de fixation de la crépine.
4.
Retirer la crépine d'aspiration.
5.
Rincer la crépine et la roue à l'eau courante et claire. Retirer les
matières solides à la main.
6.
Si la crépine est endommagée, la remplacer (kit de pièces de
rechange : 3120222).
7.
Mettre en place la crépine.
8.
Serrer les 4 vis de fixation jusqu'à la butée. Couple de ser-
rage : 6 ... 7 Nm (4,4 ... 5,2 ft·lb) !
AVIS ! Remplacer les vis usées !
▶
Une fois la crépine et la roue nettoyées, terminer les tra-
vaux de nettoyage.
Padus MINI3-V ...
En cas d'incrustations et d'encrassement importants, démonter
l'embase du corps de pompe et nettoyer l'intérieur de la pompe.
Fig. 5: Padus MINI3-V : Vue du bas
1.
Poser la pompe à l'horizontale sur une surface stable.
2.
Sécuriser la pompe pour éviter qu'elle ne glisse !
3.
Dévisser les 6 vis de fixation sur le corps.
4.
Retirer l'embase du corps de pompe. AVIS ! Ne pas endomma-
ger la garniture plate !
5.
Rincer l'intérieur de la pompe et la roue à l'eau courante claire.
Retirer les matières solides à la main.
Notice de montage et de mise en service • Wilo-Padus MINI3 • Ed.01/2022-06
6.
Nettoyer et vérifier la garniture plate. Si la garniture plate est
endommagée (fissures, porosité, zones écrasées), remplacer la
garniture plate (kit de pièces de rechange : 3120223).
7.
Appuyer la garniture plate sur la partie supérieure du corps de
pompe.
8.
Mettre en place l'embase du corps de pompe.
9.
Serrer les 6 vis de fixation jusqu'en butée. Couple de serrage :
6 ... 7 Nm (4,4 ... 5,2 ft·lb) !
AVIS ! Remplacer les vis usées !
▶
Une fois l'intérieur de la pompe nettoyé, terminer les tra-
vaux de nettoyage.
9
Entretien
•
Porter un équipement de protection!
•
Réaliser uniquement les travaux d'entretien qui sont décrits
dans la présente notice de montage et de mise en service.
•
Effectuer les interventions de maintenance dans un lieu propre,
sec et bien éclairé.
•
N'utiliser que des pièces d'origine du fabricant. Le fabricant dé-
cline toute responsabilité en cas d'utilisation d'autres compo-
sants.
•
Recueillir immédiatement le fluide et la matière consommable
provenant de fuites.
•
Remettre les matières consommables aux centres de collecte
certifiés.
9.1
Matière consommable
•
Quantité de remplissage : 210 ml (7,1 US.fl.oz.)
•
Intervalle pour la vidange d'huile : 720 heures de service ou 1x
par an
•
Types d'huile (ISO VG Classe 32) :
–
ELFOLNA DS 22
–
Shell Turbo T 32
9.2
Vidange d'huile
Padus MINI3-M
Fig. 6: Vidange d'huile de la chambre d'étanchéité
1
Bouchon fileté de la chambre d'étanchéité
✓
Porter des gants de protection !
✓
Pompe démontée, nettoyée et le cas échéant désinfectée.
✓
Collecteur résistant aux huiles et fermable installé.
1.
Poser la pompe à l'horizontale de côté sur une surface résis-
tante. Le bouchon fileté est orienté vers le haut.
2.
Sécuriser la pompe pour qu'elle ne puisse pas tomber ou glis-
ser !
3.
Desserrer lentement le bouchon fileté.
Padus MINI3-V
1
fr
